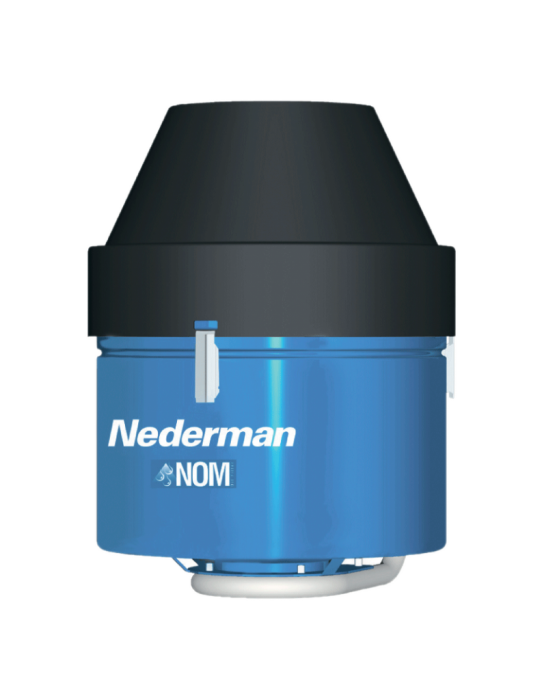

Фильтры NOM 4-МАТ устанавливаются на токарные и фрезерный станки и обеспечивают эффективное удаление образующихся при работе эмульсий и чистого масла в условиях ограниченного пространства.
К основным преимуществам фильтром масляного тумана NOM 4-МАТ можно отнести простую установку и дальнейшее обслуживание, не требующие практических никаких финансовых затрат, а также особенности конструкции – встроенный вентилятор и устройство для слива фильтрата.
Конструкция фильтра NOM 4-МАТ
- Корпус;
- Входное отверстие, куда поступает загрязнённый воздух;
- Основной фильтр, где отделяются крупные частицы масла;
- НЕПА-фильтр;
- Встроенный вентилятор;
- Дренажная трубка;
- Ёмкость для сбора отфильтрованной жидкости.
Принцип работы
В процессе работы загрязненный воздух (1) попадает в нижнюю часть фильтра.
Основной фильтр (2) отделяет большую часть крупных частиц, имеет функцию слива и может работать с большими объемами эмульсии. Основной фильтр необходимо периодически промывать. Эффективность фильтрации для масла >97,5%.
Далее воздух проходит через HEPA-фильтр (3) с эффективностью очистки 99,97% и через встроенный вентилятор (5) возвращается в рабочее помещение.
Масло по дренажной трубке (4) стекает в ёмкость для сбора жидкости или к резервуару станка.
Габаритные размеры
Технические характеристики
| Модель | МФК200-8К |
|---|---|
| Эффективность фильтрации: |
|
| — без фильтра HEPA, % |
> 97,5 |
| — c фильтром HEPA, % | > 99,97 |
| Диапазон рабочих температур, ˚С | от 5 до 60 |
| Максимальная производительность, м³/ч | 400 |
| Площадь поверхности основного фильтра, м² | 3 |
| Площадь поверхности фильтра HEPA, м² | 5,5 |
| Потребляемая мощность, кВт | 0,37 |
| Уровень шума, Дб(А) | 66,1 |
| Масса , кг | 29 |
