Назначение
- Гражданское строительство
- Шахты, карьеры, угольные шахты, рудники
- Очистные сооружения
- Цели общего назначения
Характеристики
- Максимальная температура жидкости: +40℃.
- Поток: до 60 м³/ч
- Напор: до 57м
- Мощность: 1.5кВт (2л.с.) to 15кВт(20л.с.).
- Максимальная глубина погружения: 25 м
- Опциональная длина кабеля
Характеристики двигателя
- Медная обмотка
- Класс изоляции: B
- Степень защиты: IP68
Технические параметры погружных водоотливных насосов KBZ21.5-45.5
| Модель | Выходное отверстие | Мощность | Максимальный напор | Максимальный поток | Канал рабочего колеса | |||
| мм | кВт | Л.с. | м | м³ /ч | м³ /мин | мм | ||
| KBZ 21.5 | 50 | 1.5 | 2 | 22 | 27 | 0.45 | 8.5 | |
| KBZ 22.2 | 50 | 2.2 | 3 | 26 | 27 | 0.45 | 8.5 | |
| KBZ 23.7 | 50 | 3.7 | 5 | 34 | 29 | 0.48 | 8.5 | |
| KBZ 31.5 | 80 | 1.5 | 2 | 14.5 | 40 | 0.67 | 8.5 | |
| KBZ 32.2 | 80 | 2.2 | 3 | 21 | 50 | 0.83 | 8.5 | |
| KBZ 33.7 | 80 | 3.7 | 5 | 29 | 55 | 0.92 | 8.5 | |
| KBZ 35.5 | 80 | 5.5 | 7.5 | 32 | 70 | 1.17 | 8.5 | |
| KBZ 43.7 | 100 | 3.7 | 5 | 18 | 90 | 1.5 | 8.5 | |
| KBZ 45.5 | 100 | 5.5 | 7.5 | 23 | 105 | 1.75 |
8.5 |
|

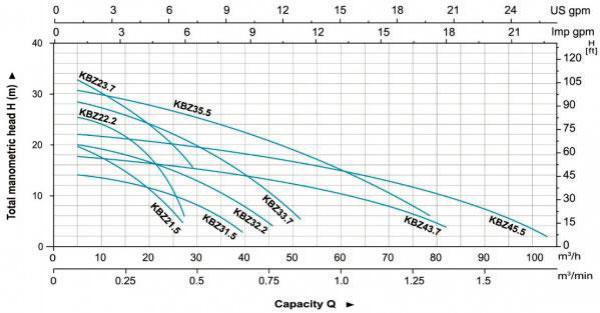

Кривая пропускной способности погружных водоотливных насосов KBZ21.5-45.5
Технические параметры погружных водоотливных насосов KBZ47.5-615
| Модель | Выходное отверстие | Мощность | Максимальный напор | Максимальный поток | Канал рабочего колеса | |||
| мм | кВт | Л.с. | м | м³ /ч | м³ /мин | мм | ||
| KBZ 47.5 | 100 | 7.5 | 10 | 40 | 84 | 1.4 | 11.5 | |
| KBZ 411 | 100 | 11 | 15 | 48.5 | 86.4 | 1.44 | 11.5 | |
| KBZ 415 | 100 | 15 | 20 | 56 | 86.4 | 1.44 | 11.5 | |
| KBZ 67.5 | 150 | 7.5 | 10 | 31 | 124.8 | 2.08 | 19.5 | |
| KBZ 611 | 150 | 11 | 15 | 32 | 147 | 2.45 | 19.5 | |
| KBZ 615 | 150 | 15 | 20 | 40 | 156 | 2.6 | 19.5 | |

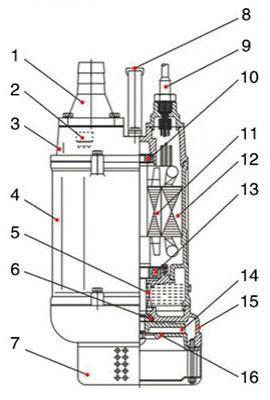

Таблица материалов погружных водоотливных насосов KBZ47.5-615
| No. | Деталь | Материал | No. | Деталь | Материал |
| 1 | Соединительная муфта | Чугун | 9 | Кабель |
|
| 2 | Тепловой предохранитель |
|
10 | Подшипник |
|
| 3 | Верхняя крышка | Чугун | 11 | Ротор |
|
| 4 | Крышка двигателя | Чугун | 12 | Статор |
|
| 5 | Сальник |
|
13 | Подшипник |
|
| 6 | Торцевое уплотнение |
Sic-Sic/Карбон-Sic(≤ 2.2кВт) Sic-Sic/Sic-Sic( ≥ 3.7кВт ) |
14 | Рабочее колесо | Высокохромовый сплав |
| 7 | Фильтр | Сталь | 15 | Корпус насоса | Чугун |
| 8 | Ручка | Сталь | 16 | Заглушка выходного отверстия | Ковкое железо |
