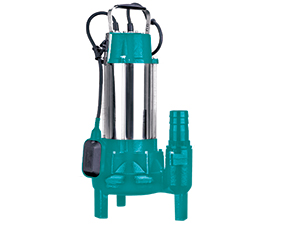

Назначение погружного канализационного насоса из нержавеющей стали серии XSP-2HP
- Канализация сточных вод на заводах, строительных площадок и коммерческие предприятия
- Водосточная система в станциях очистки городских сточных вод
- Водосточная система в жилых помещениях
- Общественные проекты
- Метановые бассейны и орошение полей в сельской местности
Насос
- Макс. глубина погружения: 5м
- Макс. температура жидкости: +40℃
- Значение PH жидкости: 4-10
- Кинематическая вязкость жидкости: 7x107~23x104 м³/с
- Макс. плотность жидкости: 1.2x10³кг/м³
Двигатель
- Медная перемотка
- Встроенный тепловой протектор
- Сварной вал из нержавеющей стали
-Класс изоляции: B
-Степень защиты: IP68
Таблица материалов

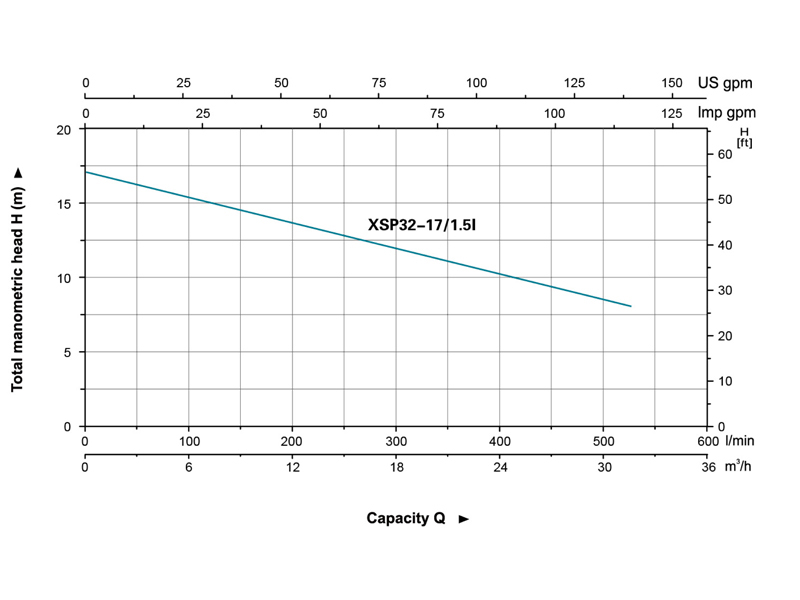

Технические параметры
| Модель | Мощность |
Выходной диаметр (мм) |
Напряжение (В/Гц) |
Макс.поток (л/мин) |
Макс.вход (мм) |
Максимум. диаметр частиц (мм) |
ГВт (кг) |
Габариты в упаковке (мм) |
||
| kW | HP | |||||||||
| XSP32-17/1.5I | 1.5 | 2 | 50 | 220/50 | 530 | 17 | 25 | 29 | 610x315x255 | |

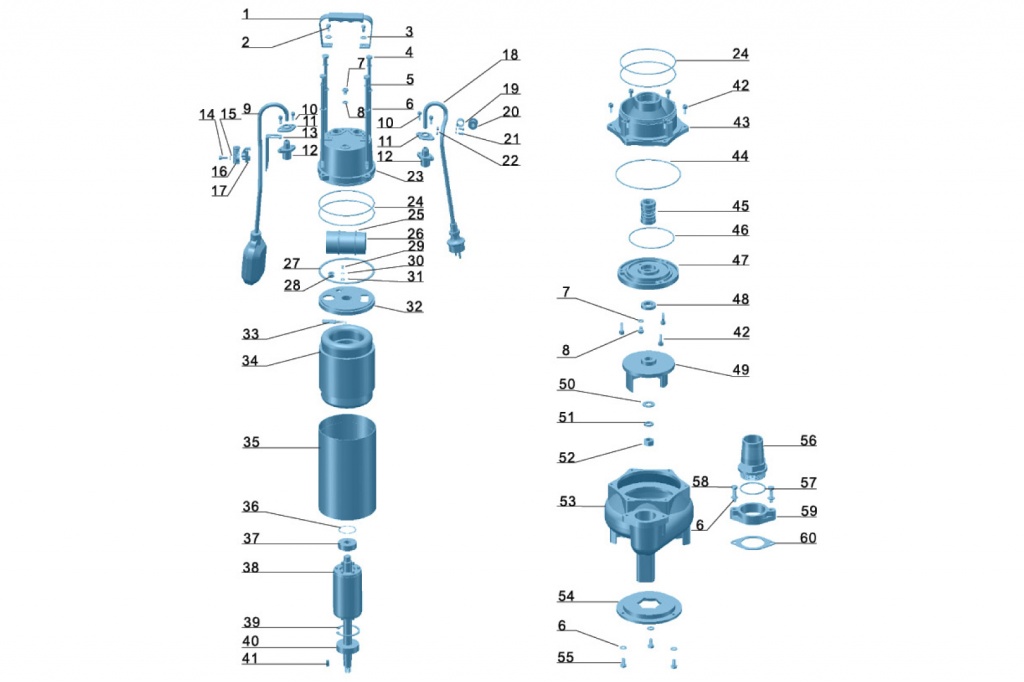

Таблица материалов
| No. | Деталь | Материал | |||
| 1 | Поручень | Нержавеющая сталь | 31 | Шайба | Нержавеющая сталь |
| 2 | Болт | Нержавеющая сталь | 32 | Крышка двигателя | HT200 |
| 3 | Шайба | Нержавеющая сталь | 33 | Защита двигателя | |
| 4 | Болт | Нержавеющая сталь | 34 | Нержавеющая сталь | |
| 5 | Проволочная губка | Нержавеющая сталь | 35 | Корпус двигателя | Нержавеющая сталь |
| 6 | Шайба |
2Cr13(стандарт) AISI304/AISI316 ASTM1045 |
36 | Волнообразная | |
| 7 | Винт | Нержавеющая сталь | 37 | Верхний подшипник | |
| 8 | Уплотнительное кольцо | NBR | 38 | ротор | |
| 9 | Поплавковый выключатель | 39 | Стопорное | ||
| 10 | Винт | Нержавеющая сталь | 40 | Нержавеющая сталь | |
| 11 | Фланец |
2Cr13(стандарт) AISI304/AISI316 ASTM1045 |
41 | ключ | Нержавеющая сталь |
| 12 | Протектор кабеля | CR | 42 | Винт | Нержавеющая сталь |
| 13 | Руководство поддержки | Нержавеющая сталь | 43 | Соединительная часть | HT200 |
| 14 | Винт | Нержавеющая сталь | 44 | Уплотнительное кольцо | NBR |
| 15 | Шайба | Нержавеющая сталь | 45 | Нержавеющая сталь | Графит/Керамика |
| 16 | зажим | PA66+GF | 46 | Уплотнительное кольцо | NBR |
| 17 | Регулируемый кронштейн | PA66+GF | 47 | Крышка масляной камеры | HT200 |
| 18 | кабель | 48 | Сальник | ||
| 19 | Кабельный прижим | Нержавеющая сталь | 49 | крыльчатка | Чугун |
| 20 | Протектор | NR | 50 | Шайба | Нержавеющая сталь |
| 21 | Винт | Нержавеющая сталь | 51 | Проволочная губка | Нержавеющая сталь |
| 22 | Гайка | Нержавеющая сталь | 52 | гайка | Нержавеющая сталь |
| 23 | Крышка конденсатора | HT200 | 53 | Корпус насоса | HT200 |
| 24 | Уплотнительное кольцо | NBR | 54 | Крышка насоса | Чугун |
| 25 | Уплотнительное кольцо | NBR | 55 | болт | Нержавеющая сталь |
| 26 | Конденсатор | 56 | разрядка | ABS | |
| 27 | набивка | NBR | 57 | Уплотнительное кольцо | NBR |
| 28 | Линия защиты | NBR | 58 | болт | Нержавеющая сталь |
| 29 | Винт | Винт | 59 | Соединительная гайка | HT200 |
| 30 | Зубчатая стопорная шайба | Нержавеющая сталь | 60 | набивка | NBR |

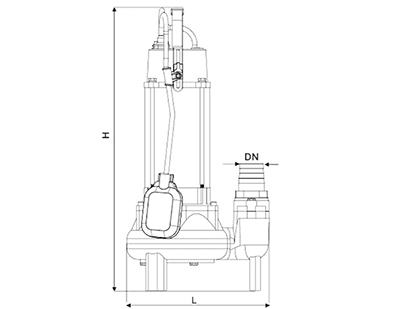

Размеры
| Модель | DN |
L (мм |
H (мм) |
| XSP32-17/1.5I | 2 | 288 | 571 |
