Назначение
- Отвод сточных вод на фабриках, строительных площадках и коммерческих площадях.
- Дренажные станции в жилых районах.
- Муниципальные проекты.
- Вне города могут применяться в полевом орошении и на месторождениях метана.
Насос
- Макс. глубина погружения: 5 м.
- Макс. температура перекачиваемой жидкости: +40°C.
- Уровень PH перекачиваемой жидкости: 4-10.
- Кинематическая вязкость: 7x10-7 ~ 23x10-6 м2/с.
- Макс. плотность перекачиваемой жидкости: 1.2x103 кг/м3.
Мотор
- Медная обмотка.
- Встроенное тепловое реле.
- Сварной вал из нержавеющей стали.
- Класс нагревостойкости: B.
- Степень защиты: IP68.
Технические параметры
| Модель | Мощность | Диаметр штуцера (мм) | Напряжение (В/Гц) | Макс. подача (л/мин) | Макс. напор (м) | Макс. диаметр частиц (мм) | Вес в упаковке (кг) | Размер в упаковке (мм) | Кол-во(шт/20 фут.) | |
| кВт | л.с. | |||||||||
| XSP16.2-22/1.5l | 1.5 | 2 | 40 | 220/50 | 270 | 22 | 10 | 27.6 | 585x350x245 | 540 |
| XSP42-17/2.2l | 2.2 | 3 | 75 | 220/50 | 700 | 17 | 20 | 29.7 | 585x350x245 | 540 |

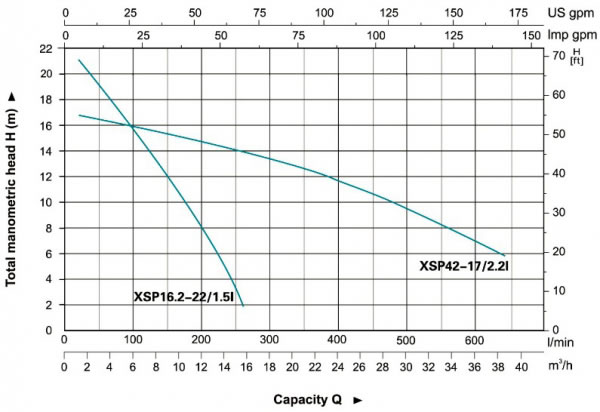

Кривая гидравлической характеристики

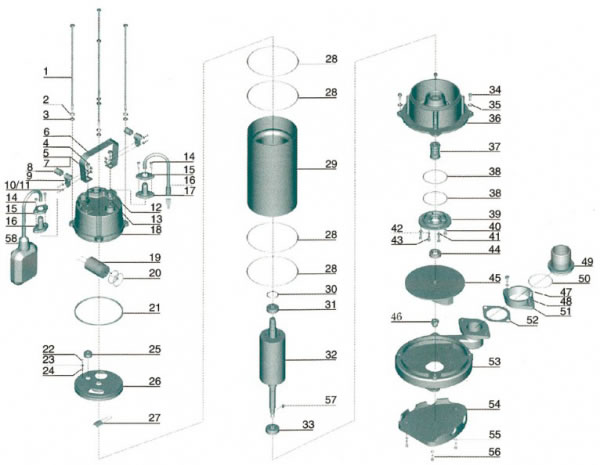

Таблица материалов
| № | Часть | Материал | № | Часть | Материал |
| 1 | Болт | Нерж. сталь | 30 | Волнистая шайба | 65Mn |
| 2 | Натяжная шайба | Нерж. сталь | 31 | Шариковый подшипник |
|
| 3 | Шайба | Нерж. сталь | 32 | Ротор |
|
| 4 | Болт | Нерж. сталь | 33 | Шариковый подшипник |
|
| 5 | Шайба | Нерж. сталь | 34 | Винт | Нерж. сталь |
| 6 | Ручка | Нерж. сталь | 35 | Шайба | Нерж. сталь |
| 7 | Гайка | Нерж. сталь | 36 | Соединительный блок | HT200 |
| 8 | Изоляция | NR | 37 | Уплотнительная втулка | Углепластик/керамика |
| 9 | Прижим шнура | Нерж. сталь | 38 | Уплотнительное кольцо | NBR |
| 10 | Шайба | Нерж. сталь | 39 | Крышка масляной камеры | HT200 |
| 11 | Винт | Нерж. сталь | 40 | Винт | Нерж. сталь |
| 12 | Болт | Нерж. сталь | 41 | Шайба | Нерж. сталь |
| 13 | Уплотнительное кольцо | NBR | 42 | Уплотнительное кольцо | NBR |
| 14 | Винт | Нерж. сталь | 43 | Винт | Нерж. сталь |
| 15 | Фланец | Нерж. сталь | 44 | Сальник |
|
| 16 | Шнур питания |
|
45 | Крыльчатка | HT200 |
| 17 | Изоляция шнура | CR | 46 | Гайка | Нерж. сталь |
| 18 | Крышка конденсатора | HT200 | 47 | Болт | Нерж. сталь |
| 19 | Конденсатор |
|
48 | Шайба | Нерж. сталь |
| 20 | Уплотнительное кольцо | NBR | 49 | Выходной штуцер | ABS |
| 21 | Резиновая шайба | NBR | 50 | Уплотнительное кольцо | NBR |
| 22 | Винт | CuZn40 | 51 | Соединительная гайка | HT200 |
| 23 | Натяжная шайба | 65Mn | 52 | Резиновая шайба | NBR |
| 24 | Шайба | CuZn40 | 53 | Корпус насоса | HT200 |
| 25 | Изоляция | NBR | 54 | Основание | HT200 |
| 26 | Кожух мотора | HT200 | 55 | Шайба | Нерж. сталь |
| 27 | Тепловое реле |
|
56 | Винт | Нерж. сталь |
| 28 | Уплотнительное кольцо | NBR | 57 | Ключ |
|
| 29 | Статор мотора | Нерж. сталь | 58 | Поплавковый переключатель |
|
