Самый мощный и высокопроизводительный вентилятор среднего давления радиального типа из серии РВС-МАТ устанавливается и эксплуатируется в системах местной и общеобменной вентиляции зданий различного назначения.
РВС-4-МАТ, в отличие от других вентиляторов данной серии, выпускается в одном единственном исполнении с трёхфазным двигателем с напряжением в 380В.
Характеристики вентилятора РВС-4-МАТ
- Производительность – до 6400 м3/ч;
- Мощность – 4 кВт;
- Высокий КПД;
- Установка в 2-х вариантах: на полу (на подставку), настенный монтаж с помощью специальных кронштейнов (не входят в базовую комплектацию);
- Конструкция выполнена таким образом, чтобы устанавливать вентилятор под углом от 0° до 315°, при этом необходимо соблюдать шаг в 45°;
- Установка вентилятора не требует дополнительных виброопор при средней квадратическом значении виброскорости до 3 мм/с.
Аэродинамические характеристики
Технические характеристики
| Модель | РВС-4 |
|---|---|
| Полное давление, Па | 3420–1020 |
| Производительность, м³/ч | 0–6400 |
| Мощность, кВт | 4 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Частота вращения, об/мин | 2850 |
| Масса, кг | 55,5 |

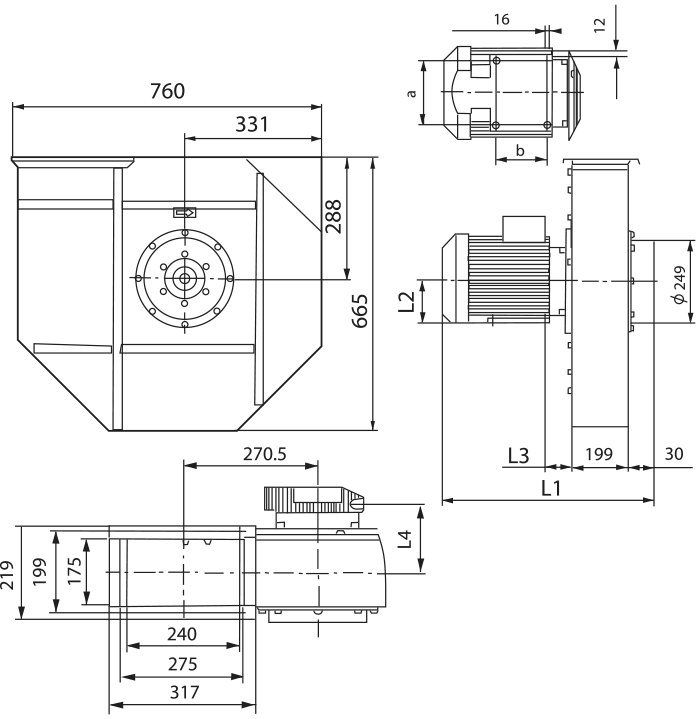

Габаритные размеры
| Модель | РВС-4 |
|---|---|
| Глубина, L1, мм | 533 |
| Ширина, мм | 665 |
| Высота, мм | 760 |

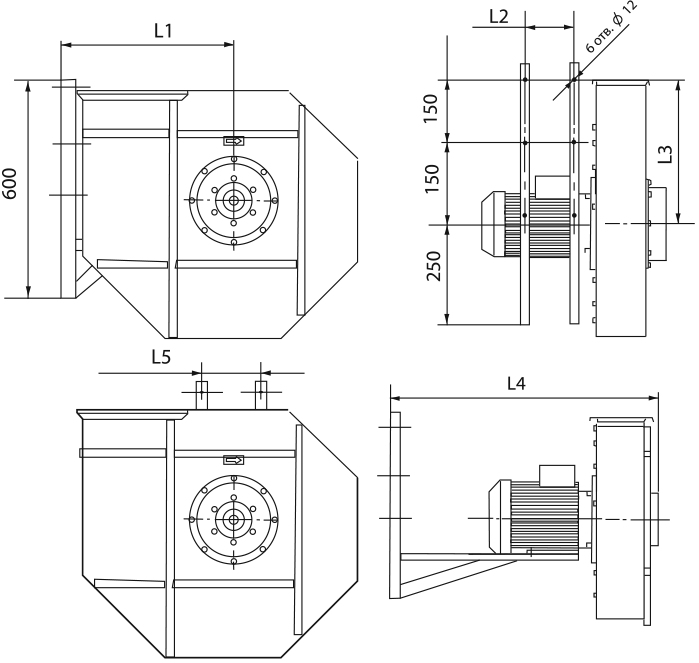

Монтажные размеры
| Модель | РВС-4 |
|---|---|
| L1, мм | 430...462 |
| L2, мм | 112 |
| L3, мм | 300 |
| L4, мм | 798...836 |
| L5, мм | 160 |
