Назначение
- Предназначены для передачи чистой воды или других жидкостей со сходными физическими и химическими свойствами
- Могут применяться в промышленности, городском водоснабжении, домашнем водоснабжении, передаче воды на высокие этажи и на дальние расстояния, в качестве основного и вспомогательного оборудования.
Насос
- Специальная антикоррозионная обработка чугунного корпуса и опоры насоса.
- Вал из стали AISI 304.
- Макс. температура перекачиваемой жидкости: +40°C.
- Макс. высота всасывания: +8 м.
Мотор
- Подшипники C&U.
- Мотор с медной обмоткой.
- Однофазный мотор со встроенным тепловым реле.
- Класс нагревостойкости: F.
- Степень защиты: IPX4.
- Макс. температура окружающей среды: +40°C.
Таблица материалов
| Модель | Мощность | Q(m³/h) | 0 | 0.6 | 1.2 | 1.8 | 2.4 | 3 | 3.6 | 4.2 | 4.8 | 4.9 | 5 | ||
| Однофазный | Трехфазный | KW | HP | Q(l/min) | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 82 | 84 |
| 3XCm120C | - | 0.6 | 0.8 | H(m) | 34 | 33 | 31.5 | 29 | 26 | 22 | 17.5 | 11.5 | 3.5 | - | - |
| 4XCm120C | 4XC120C | 0.75 | 1 | 48 | 45.5 | 42.5 | 39.5 | 36 | 31.5 | 26 | 18.8 | 9 | 3 | - | |
| 5XCm120C | 5XC120C | 0.9 | 1.2 | 56.5 | 54.5 | 52 | 48.2 | 44 | 38.5 | 32 | 24 | 15 | 12.5 | 3 | |

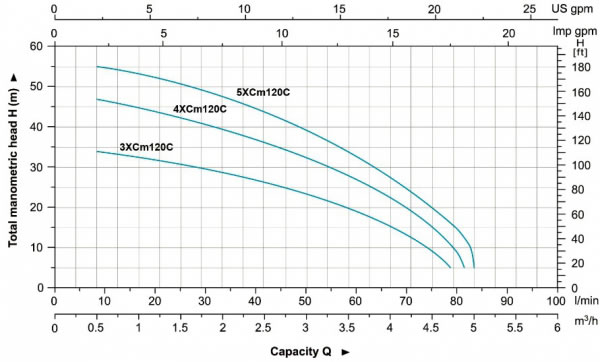

Кривая гидравлической характеристики

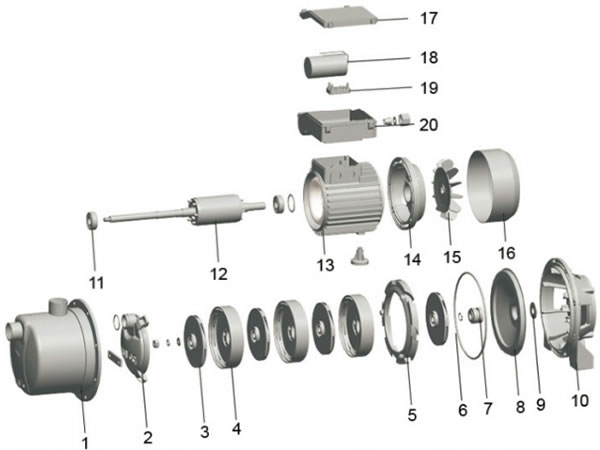

Таблица материалов
| № | Часть | Материал |
| 1 | Корпус насоса | AISI304 |
| 2 | Кожух насоса | PPO |
| 3 | Крыльчатка | PPO |
| 4 | Диффузор | PPO |
| 5 | Крыльчатка | PPO |
| 6 | Уплотнительное кольцо | NBR |
| 7 | Уплотнительная втулка | Углепластик/керамика |
| 8 | Опорная крышка | AISI304 |
| 9 | Резиновая шайба |
|
| 10 | Опора | ZL 102 |
| 11 | Шариковый подшипник |
|
| 12 | Ротор |
|
| 13 | Статор |
|
| 14 | Задняя крышка | ZL 102 |
| 15 | Вентилятор | PP |
| 16 | Кожух вентилятора | 08F |
| 17 | Крышка клеммной коробки | ABS |
| 18 | Конденсатор |
|
| 19 | Клеммная колодка |
|
| 20 | Клеммная коробка | ABS |
