Назначение
- Применяются для ирригации и дренажа в небольших электрифицированных системах.
- В частности, используются для выкачивания воды из скважин в городских условиях, полевой ирригации и дренажа, водоснабжения садов и домохозяйств, а также для отвода стоков промышленных объектов, водоснабжения и водоотвода стройплощадок и животноводческих хозяйств, и т.д.
Мотор
- Медная обмотка.
- Встроенное тепловое реле.
- Сварной вал из нержавеющей стали.
- Класс нагревостойкости: B.
- Степень защиты: IP68.
Насос
- Макс. глубина погружения: 5 м.
- Макс. температура перекачиваемой жидкости: +40°C.
- Уровень PH перекачиваемой жидкости: 6.5-8.
Технические параметры
| Модель | Мощность | Диаметр штуцера (мм) | Напряжение (В/Гц) | Макс. подача (л/мин) | Макс. напор (м) | Вес в упаковке (кг) | Размер в упаковке (мм) | Кол-во(шт/20 фут.) | |
| кВт | л.с. | ||||||||
| XQS39-8/0.75l | 0.75 | 1 | 75 | 220/50 | 650 | 8 | 21.6 | 580x320x250 | 684 |
| XQS15-20/1.1l | 1.1 | 1.5 | 40,32,25 | 220/50 | 250 | 20 | 21.5 | 510x290x220 | 880 |
| XQS13-34/1.5l | 1.5 | 2 | 40,32,25 | 220/50 | 216 | 34 | 25.3 | 580x320x250 | 648 |

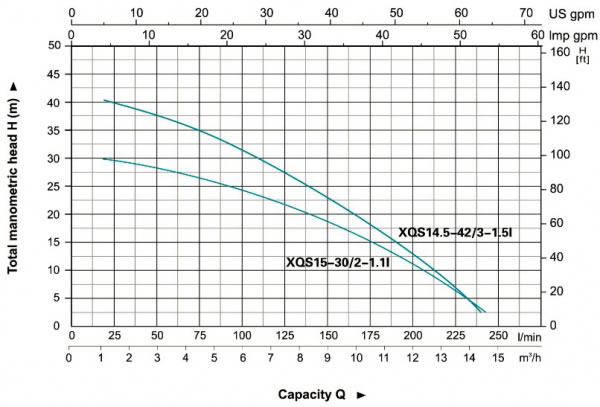

Кривая гидравлической характеристики

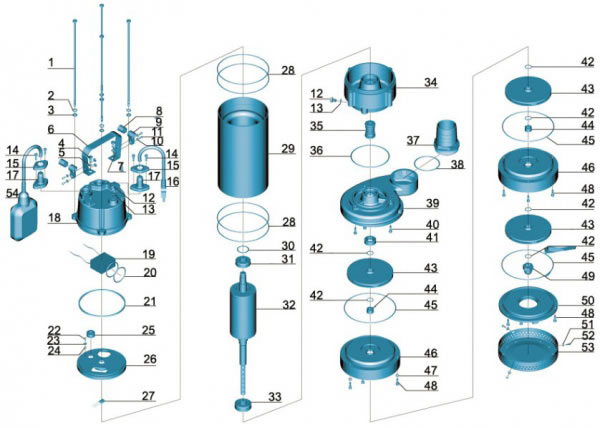

Таблица материалов
| № | Часть | Материал | № | Часть | Материал |
| 1 | Болт | Нерж. сталь | 26 | Тепловое реле |
|
| 2 | Натяжная шайба | Нерж. сталь | 27 | Уплотнительное кольцо | NBR |
| 3 | Шайба | Нерж. сталь | 28 | Статор |
|
| 4 | Болт | Нерж. сталь | 29 | Волнистая шайба | 65Mn |
| 5 | Шайба | Нерж. сталь | 30 | Шариковый подшипник |
|
| 6 | Ручка | Нерж. сталь | 31 | Ротор |
|
| 7 | Гайка | Нерж. сталь | 32 | Шариковый подшипник |
|
| 8 | Изоляция | NR | 33 | Нижняя крышка | HT200 |
| 9 | Прижим шнура | Нерж. сталь | 34 | Сальник |
|
| 10 | Шайба | Нерж. сталь | 35 | Штуцер | ABS |
| 11 | Винт | Нерж. сталь | 36 | Уплотнительное кольцо | NBR |
| 12 | Болт | Нерж. сталь | 37 | Корпус насоса | HT200 |
| 13 | Уплотнительное кольцо | NBR | 38 | Уплотнительная втулка | Углепластик/керамика |
| 14 | Винт | Нерж. сталь | 39 | Крыльчатка | HT200 |
| 15 | Фланец | Нерж. сталь | 40 | Гайка | Нерж. сталь |
| 16 | Шнур питания |
|
41 | Уплотнительное кольцо | NBR |
| 17 | Изоляция шнура | CR | 42 | Корпус насоса | HT200 |
| 18 | Крышка конденсатора | HT200 | 43 | Шайба | Нерж. сталь |
| 19 | Конденсатор |
|
44 | Винт | Нерж. сталь |
| 20 | Уплотнительное кольцо | NBR | 45 | Сетка фильтра | Сталь |
| 21 | Фиксатор кабеля | NBR | 46 | Шайба | Нерж. сталь |
| 22 | Винт | CuZn40 | 47 | Винт | Нерж. сталь |
| 23 | Натяжная шайба | 65Mn | 48 | Натяжная шайба | Нерж. сталь |
| 24 | Шайба | CuZn40 | 49 | Поплавковый переключатель |
|
| 25 | Верхняя крышка | HT200 |
|
|
|
