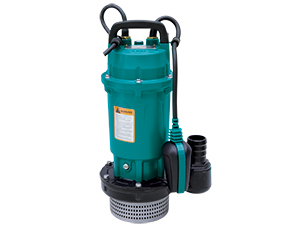

Назначение герметического насоса
- Откачка воды из сельских ям.
- Орошение и осушения сельского хозяйства
- Поливка садов и дворов
- Строительство, водная культура, пруда для разведения рыб и т.д.
Свойства
1. Чугунный корпус насоса, алюминиевый корпус двигателя
2. Медная перемотка
3. Встроенный тепловой протектор
4. Вал из нержавеющей стали
5. Двухстороннее торцевое уплотнение
6. Фильтр из нержавеющей стали
Насос:
1. Макс. глубина погружения: 5 м
2. Макс. температура жидкости: +40℃
3. Уровень PH жидкости от 6.5 до 8
4. Макс. содержание песка 0.1%. прохождение растворенных твердых веществ до 0.2мм
5. Класс излляции: F

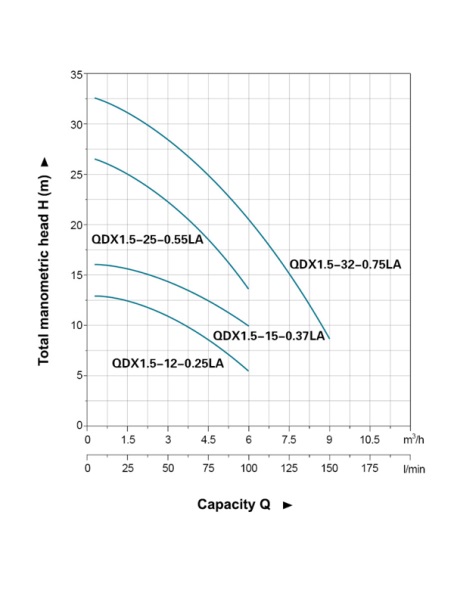

Технические параметры
| Модель | Q(м³/ч) | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 | 21 | 22.5 | 24 | 25.5 | 27 | 28.5 | 30 | |
| Q(л/мин) | 0 | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | ||
| QDX1.5-12-0.25LA | H(м) | 13 | 12 | 11 | 9 | 5.5 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| QDX1.5-15-0.37LA | H(м) | 16 | 15.6 | 14.2 | 12.3 | 9.8 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| QDX1.5-25-0.55LA | H(м) | 26.5 | 25 | 22.5 | 18 | 14 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| QDX1.5-32-0.75LA | H(м) | 32.5 | 31.5 | 28.5 | 24.5 | 20 | 15.5 | 8.5 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |

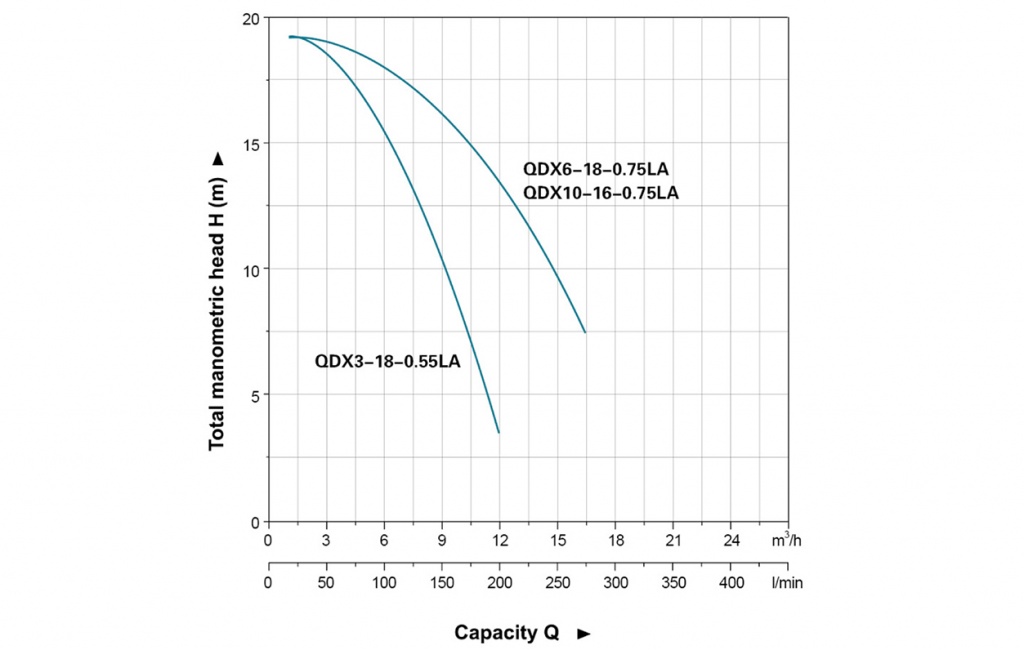

Технические параметры
| Модель | Q(м³/ч) | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 | 21 | 22.5 | 24 | 25.5 | 27 | 28.5 | 30 | |
| Q(л/мин) | 0 | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | ||
| QDX3-18-0.55LA | H(м) | 19.2 | 19.1 | 18.5 | 17.5 | 15.5 | 13.2 | 10 | 7 | 3.7 | - | - | - | - | - | - | - | - | - | - | - | - | |
| QDX6-18-0.75LA | H(м) | 19.5 | 19.2 | 19 | 18.6 | 18 | 17 | 16.3 | 15.6 | 13.7 | 11.8 | 9 | 7.5 | - | - | - | - | - | - | - | - | - | |
| QDX10-16-0.75LA | H(м) | 19.5 | 19.2 | 19 | 18.6 | 18 | 17 | 16.3 | 15.6 | 13.7 | 11.8 | 9 | 7.5 | - | - | - | - | - | - | - | - | - |

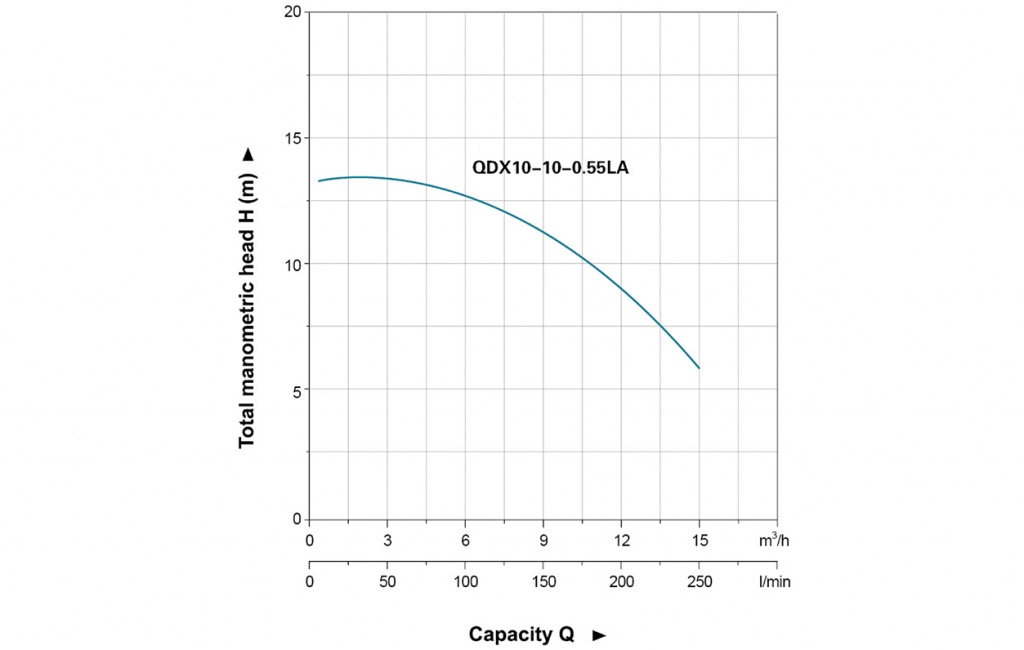

Технические параметры
| Модель | Q(м³/ч) | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 | 21 | 22.5 | 24 | 25.5 | 27 | 28.5 | 30 | |
| Q(л/мин) | 0 | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | ||
| QDX10-10-0.55LA | H(м) | 13.2 | 13.2 | 13.2 | 13 | 12.7 | 12 | 11 | 10 | 9.2 | 7.5 | 6 | - | - | - | - | - | - | - | - | - | - |

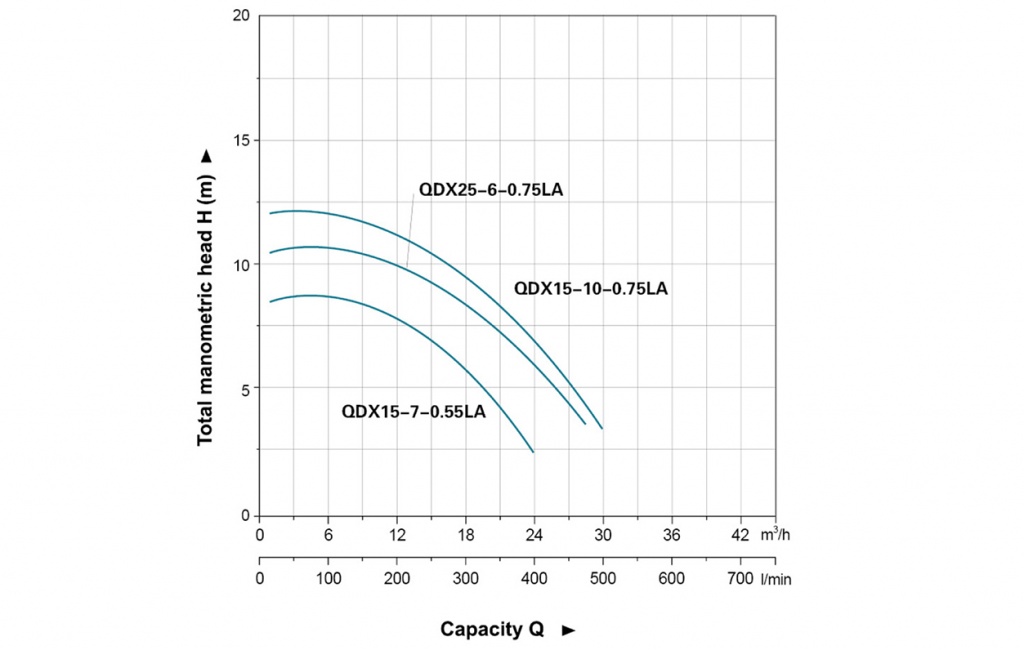

Технические параметры
| Модель | Q(м³/ч) | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 | 21 | 22.5 | 24 | 25.5 | 27 | 28.5 | 30 | |
| Q(л/мин) | 0 | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | ||
| QDX15-7-0.55LA | H(м) | 8.6 | 8.5 | 8.5 | 8.4 | 8.3 | 8.3 | 8.3 | 8.2 | 7.8 | 7.4 | 7 | 6.3 | 5.8 | 4.9 | 4.1 | 3.2 | 2.2 | - | - | - | - | |
| QDX15-10-0.75LA | H(м) | 12.1 | 12.1 | 12 | 11.9 | 11.8 | 11.7 | 11.6 | 11.4 | 11.2 | 10.9 | 10.6 | 10 | 9.5 | 8.9 | 8.2 | 7.7 | 7.2 | 5.7 | 4.9 | 4.2 | 3.4 | |
| QDX25-6-0.75LA | H(м) | 10.6 | 10.6 | 10.5 | 10.4 | 10.4 | 10.3 | 10.1 | 9.9 | 9.7 | 9.5 | 9.3 | 9 | 8.6 | 8.2 | 7.2 | 6.7 | 6.1 | 5.5 | 4.3 | 3.2 | - |

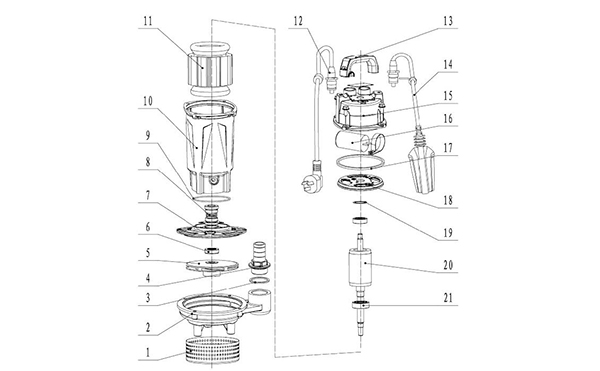

Таблица материалов
| No | Деталь | Материал |
| 1 | Фильтр | Нержавеющая сталь |
| 2 | Подшипник | HT200 |
| 3 | Уплотнительное кольцо | NBR |
| 4 | Выходной разъем | HT200 |
| 5 | крыльчатка | PPO |
| 6 | Сальник | |
| 7 | Крышка цилиндра |
ADC 12(0.25/0.37кВт) HT200(0.55/0.75кВтW) |
| 8 | Механическая печать | |
| 9 | Уплотнительное кольцо | NBR |
| 10 | Корпус двигателя | ADC12 |
| 11 | Статор | |
| 12 | Кабельная сборка | |
| 13 | Справиться | PPO |
| 14 | Поплавковый выключатель | |
| 15 | Верхняя крышка | ADC12 |
| 16 | Конденсатор | |
| 17 | Уплотнительное кольцо | NBR |
| 18 | Торцевая крышка | ADC12 |
| 19 | Волновая пружинная накладка | |
| 20 | Ротор | |
| 21 | Подшипник |

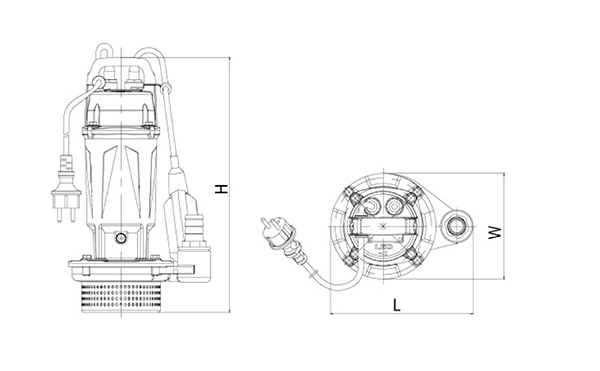

Размеры
| Модель | Выпус |
Д (мм) |
Ш (мм) |
В (мм) |
| QDX1.5-12-0.25LA | φ25 | 195 | 144 | 348 |
| QDX1.5-15-0.37LA | φ25 | 195 | 144 | 348 |
| QDX1.5-25-0.55LA | φ25 | 245 | 194 | 385 |
| QDX1.5-32-0.75LA | φ25 | 245 | 194 | 385 |
| QDX3-18-0.55LA | φ25 | 205 | 159 | 379 |
| QDX6-18-0.75LA | φ25 | 221 | 159 | 382 |
| QDX10-16-0.75LA | φ25 | 221 | 159 | 382 |
| QDX10-10-0.55LA | φ40 | 215 | 152 | 375 |
| QDX15-7-0.55LA | φ50 | 237 | 160 | 396 |
| QDX15-10-0.75LA | φ65 | 237 | 166 | 396 |
| QDX25-6-0.75LA | φ80 | 248 | 162 | 396 |

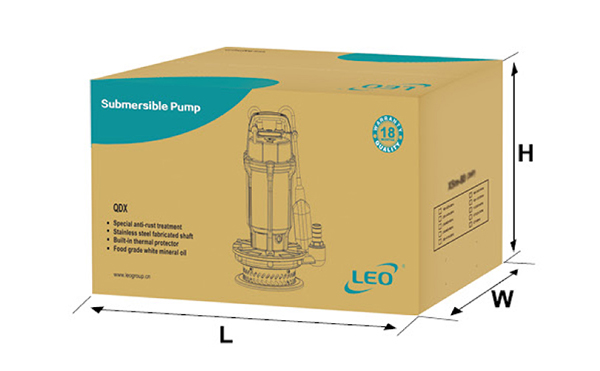

| Модель |
ГВт (кг) |
Д (мм) |
Ш (мм) |
В (мм) |
Кол-во (PCS/20'TEU) |
| QDX1.5-12-0.25LA | 7.5 | 392 | 224 | 180 | 1788 |
| QDX1.5-15-0.37LA | 7.5 | 392 | 224 | 180 | 1788 |
| QDX1.5-25-0.55LA | 11 | 435 | 250 | 235 | 1062 |
| QDX1.5-32-0.75LA | 12 | 435 | 250 | 235 | 1062 |
| QDX3-18-0.55LA | 10.5 | 415 | 230 | 205 | 1388 |
| QDX6-18-0.75LA | 11.5 | 415 | 230 | 205 | 1388 |
| QDX10-16-0.75LA | 11.5 | 415 | 230 | 205 | 1388 |
| QDX10-10-0.55LA | 10.5 | 415 | 230 | 205 | 1388 |
| QDX15-7-0.55LA | 11 | 420 | 280 | 215 | 1132 |
| QDX15-10-0.75LA | 12.5 | 420 | 280 | 215 | 1132 |
| QDX25-6-0.75LA | 13 | 420 | 280 | 215 | 1132 |
