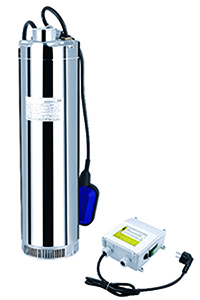

Применение
- Выкачивание воды из скважин и хранилищ
- Для бытового и промышленного использования
- Для садов и орошения
Эксплуатационные условия для насосов 5DW
- Максимальная температура жидкости до +35°C
-Минимальное погружение: 100 мм
-Максимальное погружение: 20 м
-Минимальный диаметр скважины: 5"
Характеристики насосов 5DW
- Двигатель с обмоткой
- Однофазный: 220 – 240В/50Гц
- Трехфазный: 380 – 415В /50 Гц
- Длина кабеля: 15 м
- Класс изоляции: F
- Класс защиты: IP68

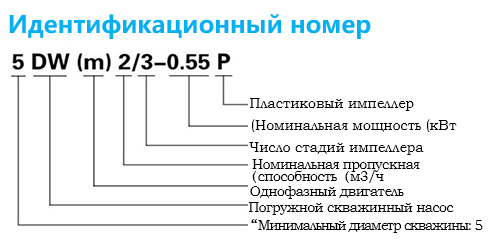

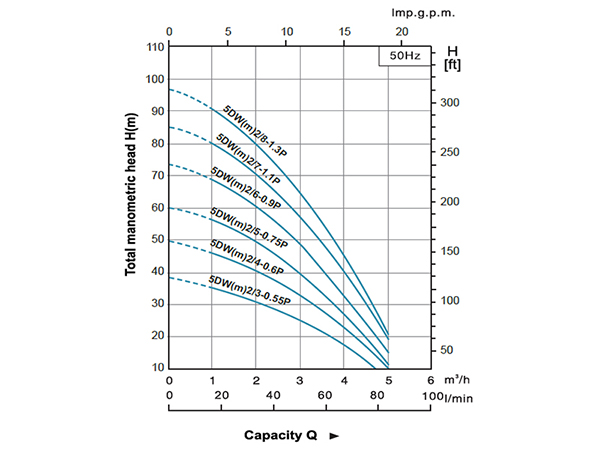

Технические характеристики насосов 5DW-P
| Модель | P2 | Производительность n≈2850 л/мин | ||||||||||||
| Q (м³/ч) | 0 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | ||||
|
1~ 220-240В |
3~ 380-415В |
кВт | Л.с. | Q (л/мин) | 0 | 16.6 | 25 | 33.3 | 41.6 | 50 | 58.3 | 66.6 | 75 | 83.2 |
| 5DWm2/3-0.55P | 5DW2/3-0.55P | 0.55 | 0.75 |
H (м) |
38 | 35 | 33 | 31 | 28.5 | 25 | 20.5 | 16.5 | 12 | 7 |
| 5DWm2/4-0.6P | 5DW2/4-0.6P | 0.6 | 0.8 | 49 | 46 | 43.5 | 40 | 37 | 32.5 | 27.5 | 22 | 16 | 10 | |
| 5DWm2/5-0.75P | 5DW2/5-0.75P | 0.75 | 1 | 60 | 56 | 52.5 | 48.5 | 44 | 39 | 33 | 26 | 19 | 11 | |
| 5DWm2/6-0.9P | 5DW2/6-0.9P | 0.9 | 1.2 | 73 | 68 | 64 | 60 | 54 | 48 | 40.5 | 32 | 23 | 14.5 | |
| 5DWm2/7-1.1P | 5DW2/7-1.1P | 1.1 | 1.5 | 85 | 80 | 76 | 70 | 65 | 57 | 48 | 38.5 | 30 | 18 | |
| 5DWm2/8-1.3P | 5DW2/8-1.3P | 1.3 | 1.75 | 97 | 91 | 87 | 80 | 74 | 65 | 55 | 44 | 32 | 20 | |

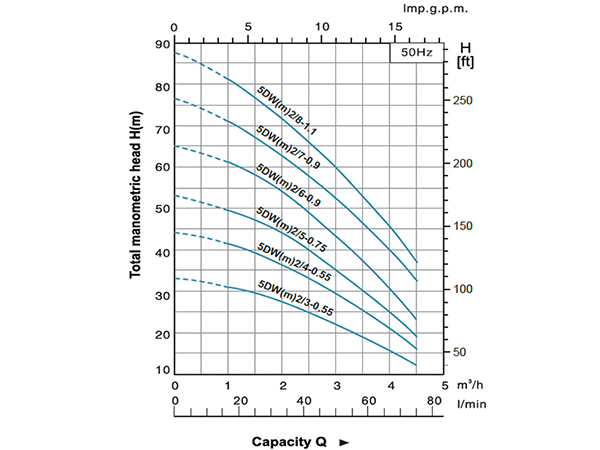

Технические характеристики насосов 5DW2
| Модель | P2 | Производительность n≈2850 л/мин | |||||||||||
| Q (м³/ч) | 0 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | ||||
|
1~ 220-240В |
3~ 380-415В |
кВт | Л.с. | Q (л/мин) | 0 | 16.6 | 25 | 33.3 | 41.6 | 50 | 58.3 | 66.6 | 75 |
| 5DWm2/3-0.55 | 5DW2/3-0.55 | 0.55 | 0.75 |
H (м) |
33 | 31 | 29.5 | 27.5 | 25 | 22 | 19 | 16 | 12 |
| 5DWm2/4-0.55 | 5DW2/4-0.55 | 0.55 | 0.75 | 44 | 41.5 | 39.5 | 36.5 | 33.5 | 29.5 | 25.5 | 21 | 16 | |
| 5DWm2/5-0.75 | 5DW2/5-0.75 | 0.75 | 1 | 53 | 49.5 | 47 | 44 | 40 | 35 | 30 | 25 | 19 | |
| 5DWm2/6-0.9 | 5DW2/6-0.9 | 0.9 | 1.2 | 65 | 61 | 58 | 54 | 49 | 43 | 37 | 30.5 | 23 | |
| 5DWm2/7-0.9 | 5DW2/7-0.9 | 0.9 | 1.2 | 76.5 | 71 | 67.5 | 62.5 | 57.5 | 52.5 | 46 | 40 | 32.5 | |
| 5DWm2/8-1.1 | 5DW2/8-1.1 | 1.1 | 1.5 | 87.5 | 81 | 77 | 71.5 | 66 | 60 | 52.5 | 46 | 37 | |

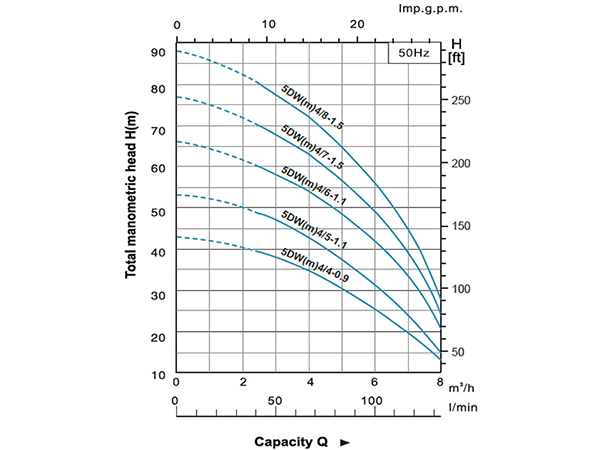

Технические характеристики насосов 5DW4
| Модель | P2 | Производительность n≈2850 л/мин | ||||||||||||
| Q (м³/ч) | 0 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 7 | 8 | ||||
|
1~ 220-240В |
3~ 380-415В |
кВт | Л.с. | Q (л/мин) | 0 | 41.6 | 50 | 58.3 | 66.6 | 75 | 83.3 | 100 | 116 | 133 |
| 5DWm4/4-0.9 | 5DW4/4-0.9 | 0.9 | 1.2 |
H (м) |
43 | 39 | 38 | 36.5 | 35 | 33 | 30 | 25.5 | 19.5 | 13 |
| 5DWm4/5-1.1 | 5DW4/5-1.1 | 1.1 | 1.5 | 53 | 48 | 46.5 | 45 | 43 | 40 | 37.5 | 32 | 24 | 15 | |
| 5DWm4/6-1.1 | 5DW4/6-1.1 | 1.1 | 1.5 | 66 | 60 | 58 | 56 | 54 | 51.5 | 49 | 42 | 34 | 20.5 | |
| 5DWm4/7-1.5 | 5DW4/7-1.5 | 1.5 | 2 | 77 | 70 | 68 | 65.5 | 63 | 60 | 57 | 49 | 39.5 | 24 | |
| 5DWm4/8-1.5 | 5DW4/8-1.5 | 1.5 | 2 | 88 | 80 | 77.5 | 75 | 72 | 68.5 | 65 | 56 | 45 | 27.5 | |

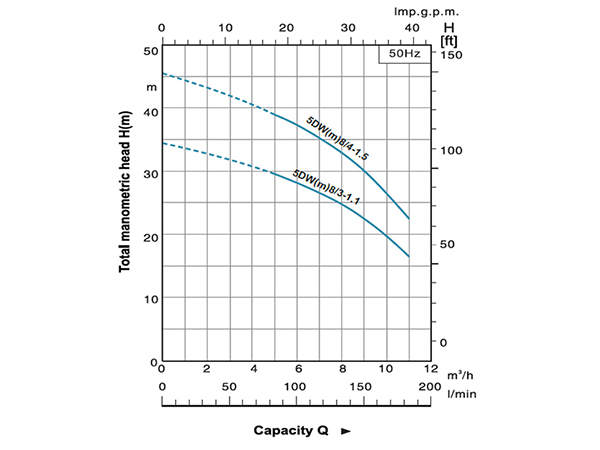

Технические характеристики насосов 5DW8
| Модель | P2 | Производительность n≈2850 л/мин | ||||||||||
| Q (м³/ч) | 0 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | ||||
|
1~ 220-240В |
3~ 380-415В |
кВт | Л.с. | Q (л/мин) | 0 | 83.3 | 100 | 116 | 133 | 150 | 166 | 183 |
| 5DWm8/3-1.1 | 5DWm8/3-1.1 | 1.1 | 1.5 | H(м) | 34.5 | 29.5 | 28 | 26.5 | 24.5 | 22.5 | 20 | 16.5 |
| 5DWm8/4-1.5 | 5DWm8/4-1.5 | 1.5 | 2 | 45.5 | 39 | 37 | 35 | 35 | 30 | 26.5 | 22.5 | |
Таблица материалов насосов 5DW
| No | Компонент | Материал | |
| 5DW-P | 5DW | ||
| 5 | Верхняя крышка |
Чугун (Стандарт) Литая медь & AISI 304 Optional |
Литая медь (стандарт) AISI 304 опционально |
| 7 | Корпус подшипника | ||
| 6 | Верх корпуса подшипника | Литой алюминий | |
| 10 | Уплотнение | AISI 304 | AISI 304 |
| 11 | Корпус двигателя | AISI 304 | AISI 304 |
| 12 | Наружный корпус | AISI 304 | AISI 304 |
| 13 | Корпус насоса | AISI 304 | AISI 304 |
| 14 | Импеллер | PPO | AISI 304 |
| 15 | Диффузор | PPO | AISI 304 |
| 17 | Соединительное устройство | AISI 304 | |
| 17a | Накладное кольцо | PPO | / |
| 22 | Клапаны | PPO | / |
| 25 | Всасывающий фильтр | AISI 304 | |
| 27 | Статор | ||
| 28 | Ротор | ||
| 31a,b | Подшипник | ||
| 32 | Конденсатор | ||
| 34a | Торцевое уплотнение | Графит/Керамика | |
| 34b | Торцевое уплотнение | Sic/Sic | |
| 36a,b,c | O-образное уплотнительное кольцо | NBR | |
| 38 | Втулка вала | AISI 304 | |
| 39 | Глухой подшипник | PU | / |
| 40 | Замковое кольцо | / | Литая медь |
| 40a | Плоское уплотнение | AISI 304 | / |
| 40b | Запирающая пластина | AISI 304 | / |
| 41a | Шайба | / | AISI 304 |
| 41b | Прессующий упор | AISI 304 | / |
| 46 | Пружинное кольцо | AISI 304 | / |
| 47 | Кабель | H07RN-F | |
