Назначение
- Предназначены для передачи чистой воды или других жидкостей со сходными физическими и химическими свойствами
- Могут применяться в промышленности, городском водоснабжении, в установках повышения давления для высотных зданий и противопожарных систем, в поливе сада и огорода, передаче воды на дальние расстояния, системах отопления, вентиляции и кондиционирования; пригодны для циркуляции и повышения давления холодной и горячей воды, использования в качестве вспомогательного оборудования,и т.д.
Насос
- Специальная антикоррозионная обработка чугунного корпуса и опоры насоса.
- Вал из стали AISI 304.
- Макс. температура перекачиваемой жидкости: +40°C.
- Макс. высота всасывания: +8 м.
Мотор
- Подшипники C&U.
- Мотор с медной обмоткой.
- Однофазный мотор со встроенным тепловым реле.(≤1.5кВт).
- Класс нагревостойкости: F.
- Степень защиты: IPX4.
- Макс. температура окружающей среды: +40°C.
Технические параметры
| Модель | Мощность | Q(m³/h) | 0 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 84 | 96 | ||
| Однофазный | Трехфазный | KW | HP | Q(l/min) | 0 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1400 | 1600 |
| ACm110BF2 | AC110BF2 | 1.1 | 1.5 |
H (m) |
19.5 | 18.5 | 16.5 | 13 | 8.5 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ |
| ACm110BF3 | AC110BF3 | 1.1 | 1.5 | 12.5 | 12.5 | 21.1 | 11.5 | 10.5 | 9.5 | 8.4 | 7.1 | 5.5 | ˗ | ˗ | ˗ | ˗ | ˗ | |
| ACm150BF2 | AC150BF2 | 1.5 | 2 | 22 | 20.5 | 18.3 | 14.5 | 9.5 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | |
| ACm150BF3 | AC150BF3 | 1.5 | 2 | 14.5 | 14.3 | 14 | 13.5 | 12.8 | 12 | 11.2 | 9.9 | 8.4 | 6 | ˗ | ˗ | ˗ | ˗ | |
| ACm220BF3 | AC220BF3 | 2.2 | 3 | 17.5 | 17.3 | 17.1 | 16.5 | 16 | 15.2 | 14.2 | 14.2 | 11.7 | 10 | 7.2 | ˗ | ˗ | ˗ | |
| ACm400BF4 | AC400BF4 | 4 | 5.5 | 16.5 | ˗ | ˗ | 16 | 15.8 | 15.5 | 15.3 | 15.3 | 15 | 14.7 | 14.4 | 14 | 13.2 | 12.1 | |

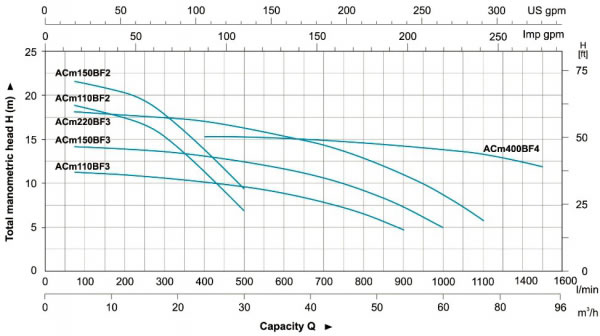

Кривая гидравлической характеристики

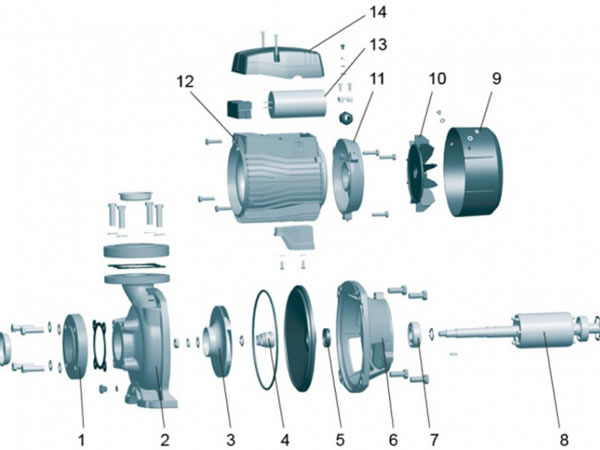

Таблица материалов
| № | Часть | Материал |
| 1 | Фланец | HT 200 |
| 2 | Корпус насоса | HT 200 |
| 3 | Крыльчатка | AISI 304/Латунь HT200 |
| 4 | Узел уплотнения | Углепластик/керамика |
| 5 | Сальник |
|
| 6 | Опора | HT 200 |
| 7 | Подшипник |
|
| 8 | Ротор |
|
| 9 | Кожух вентилятора | PP |
| 10 | Вентилятор | PP |
| 11 | Задняя крышка | HT 200 |
| 12 | Статор |
|
| 13 | Конденсатор |
|
| 14 | Клеммная коробка | PC/ABS |
