Назначение
- Предназначены для передачи чистой воды или других жидкостей со сходными физическими и химическими свойствами
- Могут применяться в промышленности, городском водоснабжении, в установках повышения давления для высотных зданий и противопожарных систем, в поливе сада и огорода, передаче воды на дальние расстояния, системах отопления, вентиляции и кондиционирования; пригодны для циркуляции и повышения давления холодной и горячей воды, использования в качестве вспомогательного оборудования,и т.д.
Насос
- Специальная антикоррозионная обработка чугунного корпуса и опоры насоса.
- Вал из стали AISI 304.
- Макс. температура перекачиваемой жидкости: +40°C.
- Макс. высота всасывания: +8 м.
Мотор
- Подшипники C&U.
- Мотор с медной обмоткой.
- Класс нагревостойкости: F.
- Степень защиты: IPX4.
- Макс. температура окружающей среды: +40°C.
Технические параметры
| Модель | Мощность | Q(m³/h) | 0 | 6 | 9 | 12 | 15 | 18 | 24 | 27 | 30 | 36 | 42 | 48 | 54 | ||
| Однофазный | Трехфазный | KW | HP | Q(l/min) | 0 | 100 | 150 | 200 | 250 | 300 | 400 | 450 | 500 | 600 | 700 | 800 | 900 |
| ACm220CH2 | AC220CH2 | 2.2 | 3 |
H (m) |
31 | 30 | 29.5 | 28.5 | 27.5 | 26 | 21.5 | 18.5 | ˗ | ˗ | ˗ | ˗ | ˗ |
| ACm300CH2 | AC300CH2 | 3 | 4 | 38 | 37.5 | 37 | 36 | 34.5 | 33 | 28.5 | 25.5 | ˗ | ˗ | ˗ | ˗ | ˗ | |
| ACm400CH2 | AC400CH2 | 4 | 5.5 | 49 | 48 | 47 | 46 | 45 | 43.5 | 39.5 | 37 | ˗ | ˗ | ˗ | ˗ | ˗ | |
| ˗ | AC550CH2 | 5.5 | 7.5 | 54 | 52.5 | 52 | 51 | 50 | 49 | 46 | 44 | 42 | ˗ | ˗ | ˗ | ˗ | |
| ACm300C2 | AC300C2 | 3 | 4 | 30 | 29.5 | 29 | 28.5 | 28 | 27 | 25 | 23.5 | 22 | 19.5 | 15.5 | 11.5 | ˗ | |
| ACm400C2 | AC400C2 | 4 | 5 | 39 | 38.5 | 38 | 37.5 | 37 | 36 | 34 | 32.5 | 31 | 28 | 24 | 18.5 | 13 | |
| ˗ | AC550C2 | 5.5 | 7.5 | 46.5 | 45.5 | 45 | 44.5 | 43.5 | 42.5 | 40 | 38.5 | 37 | 33 | 28 | 22 | 15 | |
| ˗ | AC750C2 | 7.5 | 10 | 56.5 | 55 | 55 | 54.5 | 53.5 | 52.5 | 50 | 48.5 | 46.5 | 42 | 36.5 | 30.5 | 20 | |
| ˗ | AC750C4 | 7.5 | 10 | 52.5 | 52 | 52 | 51.5 | 51 | 50.5 | 48 | 46.5 | 44.5 | 40 | 35.5 | 30.5 | 24 | |

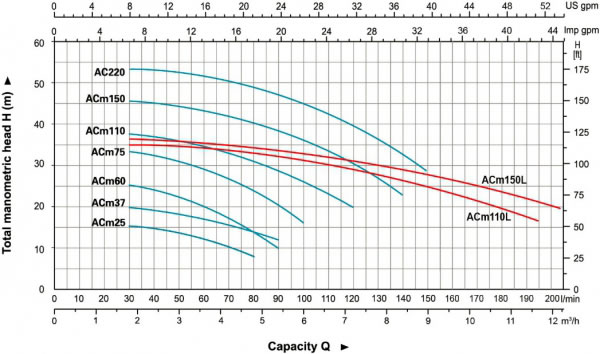

Кривая гидравлической характеристики

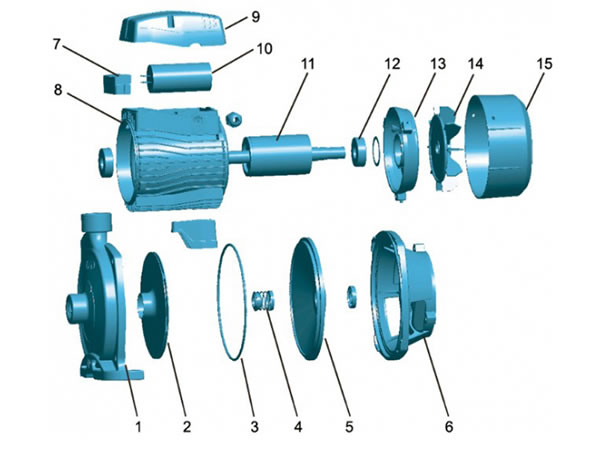

Таблица материалов
| № | Часть | Материал |
| 1 | Корпус насоса | HT 200 |
| 2 | Крыльчатка | AISI 304 Латунь |
| 3 | Узел уплотнения | Углепластик/керамика |
| 4 | Опорная крышка | HT 200 |
| 5 | Сальник |
|
| 6 | Опора | HT 200 |
| 7 | Подшипник |
|
| 8 | Ротор |
|
| 9 | Кожух вентилятора | PP |
| 10 | Вентилятор | PP |
| 11 | Задняя крышка | ZL 102 |
| 12 | Статор |
|
| 13 | Конденсатор |
|
| 14 | Клеммная коробка | ABS |
