Назначение
- Предназначены для передачи чистой воды или других жидкостей со сходными физическими и химическими свойствами
- Могут применяться в промышленности, городском водоснабжении, в установках повышения давления для высотных зданий и противопожарных систем, в поливе сада и огорода, передаче воды на дальние расстояния, системах отопления, вентиляции и кондиционирования; пригодны для циркуляции и повышения давления холодной и горячей воды, использования в качестве вспомогательного оборудования,и т.д.
Насос
- Специальная антикоррозионная обработка чугунного корпуса и опоры насоса.
- Вал из стали AISI 304.
- Макс. температура перекачиваемой жидкости: +40°C.
- Макс. высота всасывания: +8 м.
Мотор
- Подшипники C&U.
- Мотор с медной обмоткой.
- Однофазный мотор со встроенным тепловым реле.
- Класс нагревостойкости: F.
- Степень защиты: IPX4.
- Макс. температура окружающей среды: +40°C.
Технические параметры:
| Модель | Мощность | Q(m³/h) | 0 | 0.6 | 0.9 | 1.2 | 1.8 | 2.4 | 3 | 3.6 | 4.2 | 4.5 | 4.8 | 5.4 | 6 | 6.6 | 7.2 | 7.8 | 8.4 | 9 | 9.6 | 10.8 | 11.7 | 12.6 | ||
| Однофазный | Трехфазный | KW | HP | Q(l/min) | 0 | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 70 | 75 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 180 | 195 | 200 |
| ACm25 | ˗ | 0.25 | 0.3 |
H (m) |
17 | 16.5 | 16.2 | 16 | 15.5 | 14.5 | 13.5 | 12.5 | 10.5 | 9.5 | 8 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ |
| ACm37 | ˗ | 0.37 | 0.5 | 23 | 21.5 | 21 | 21 | 20.5 | 19.5 | 18 | 17 | 15.5 | 14.5 | 14 | 12 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | |
| ACm60 | AC60 | 0.6 | 0.8 | 27 | 26.5 | 26.2 | 26 | 25 | 24.5 | 22.5 | 20 | 17 | 15.5 | 14 | 10 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | |
| ACm75 | AC75 | 0.75 | 1 | 36 | 35 | 34 | 33.5 | 33 | 32 | 31 | 29 | 27 | 26 | 23.5 | 20 | 16 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | |
| ACm110 | AC110 | 1.1 | 1.5 | 40 | 39 | 38 | 38 | 37.5 | 37 | 36 | 35 | 33 | 32 | 31 | 29 | 26 | 23 | 20 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | |
| ACm150 | AC150 | 1.5 | 2 | 48 | 47.5 | 47 | 46.5 | 45.5 | 44.5 | 43.5 | 42.5 | 41.5 | 41 | 40.5 | 39 | 37 | 34.5 | 31 | 27 | 22 | ˗ | ˗ | ˗ | ˗ | ˗ | |
|
|
AC220 | 2.2 | 3 | 55 | 54.5 | 53 | 53.5 | 53 | 52.5 | 51.5 | 50.5 | 49.5 | 48 | 48.5 | 47 | 45.5 | 43.5 | 40 | 36.5 | 32.5 | 28 | ˗ | ˗ | ˗ | ˗ | |
| ACm110L | AC110L | 1.1 | 1.5 | 34.5 | 34.3 | 34.2 | 34.1 | 34 | 33.8 | 33.5 | 33 | 32.5 | 32.3 | 32 | 31 | 30.5 | 29.5 | 28.5 | 27.5 | 26.5 | 25 | 23.5 | 20 | 16.5 | ˗ | |
| ACm150L | AC150L | 1.5 | 2 | 37.5 | 37.2 | 37 | 36.9 | 36.6 | 36.2 | 35.8 | 35.4 | 35 | 34.8 | 34.7 | 34 | 33.3 | 32.5 | 31.5 | 30.5 | 29.5 | 28.2 | 27 | 24 | 21 | 19 | |

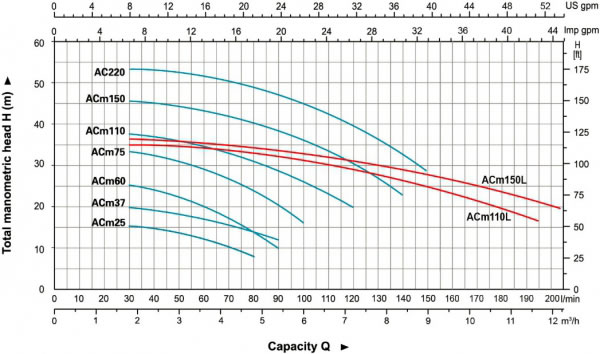

Кривая гидравлической характеристики

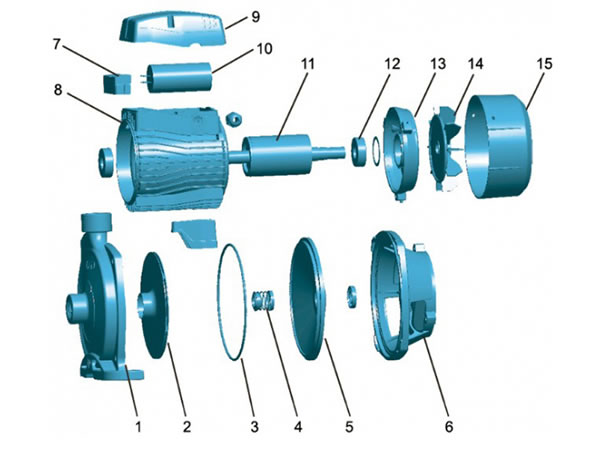

Таблица материалов
| № | Часть | Материал |
| 1 | Корпус насоса | HT 200 |
| 2 | Крыльчатка | AISI 304 Латунь |
| 3 | Уплотнительное кольцо | NBR |
| 4 | Узел уплотнения | Углепластик/керамика |
| 5 | Опорная крышка | AISI 304/HT 200 |
| 6 | Опора | ZL 102 |
| 7 | Клеммная колодка | PC |
| 8 | Статор |
|
| 9 | Клеммная коробка | ABS |
| 10 | Конденсатор |
|
| 11 | Ротор |
|
| 12 | Подшипник |
|
| 13 | Задняя крышка | ZL 102 |
| 14 | Вентилятор | PP |
| 15 | Кожух вентилятора | PP |
