Назначение
- Предназначены для передачи чистой воды или других жидкостей со сходными физическими и химическими свойствами
- Могут применяться в промышленности, городском водоснабжении, в установках повышения давления для высотных зданий и противопожарных систем, в поливе сада и огорода, передаче воды на дальние расстояния, системах отопления, вентиляции и кондиционирования; пригодны для циркуляции и повышения давления холодной и горячей воды, использования в качестве вспомогательного оборудования,и т.д.
Насос
- Специальная антикоррозионная обработка чугунного корпуса и опоры насоса.
- Вал из стали AISI 304.
- Макс. температура перекачиваемой жидкости: +40°C.
- Макс. высота всасывания: +8 м.
Мотор
- Подшипники C&U.
- Мотор с медной обмоткой.
- Однофазный мотор со встроенным тепловым реле.
- Класс нагревостойкости: F.
- Степень защиты: IPX4.
- Макс. температура окружающей среды: +40°C.
Технические параметры
| Модель | Мощность | Q(m³/h) | 0 | 2.4 | 4.2 | 6 | 7.8 | 9.6 | 11.4 | 13.2 | 14.7 | ||
| Однофазный | Трехфазный | KW | HP | Q(l/min) | 0 | 40 | 70 | 100 | 130 | 160 | 190 | 220 | 245 |
| XGm/1A | XG/1A | 0.75 | 1 | H(m) | 17.5 | 16 | 14.5 | 13 | 11 | 9 | 6.5 | 3.5 | 1 |
| XGm/1B | XG/1B | 0.6 | 0.8 | 14 | 12.5 | 11 | 9.5 | 7.5 | 5.5 | 3 | ˗ | ˗ | |

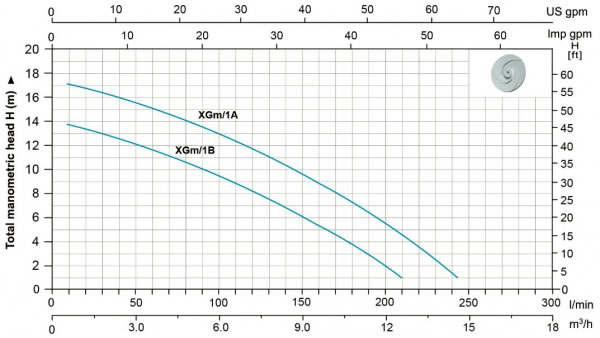

Кривая гидравлической характеристики

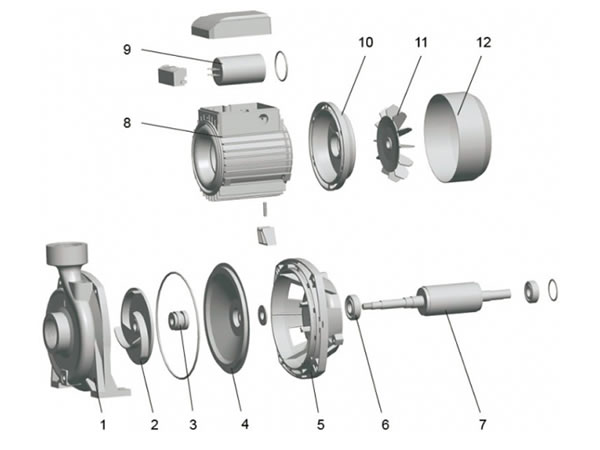

Таблица материалов
| № | Часть | Материал |
| 1 | Корпус насоса | HT 200 |
| 2 | Крыльчатка | Латунь |
| 3 | Узел уплотнения | Углепластик/керамика |
| 4 | Опорная крышка | AISI 304 |
| 5 | Опора | ZL 102 |
| 6 | Подшипник |
|
| 7 | Ротор |
|
| 8 | Статор |
|
| 9 | Конденсатор |
|
| 10 | Задняя крышка | ZL 102 |
| 11 | Вентилятор | PP |
| 12 | Кожух вентилятора | PP |
