Применение
Многоцелевое использование
Перекачивание воды, вина, молока и другой жидкости без песка или других твердых включений.
Вращение в двух направлениях
Характеристики
Двигатель снабжен переключателем для обеспечения вращения насоса в двух направлениях. Сторона всасывания может использоваться для подачи жидкости и наоборот, сторона подачи жидкости может использоваться для всасывания.
Выпуск жидкости и наполнение насоса не требует перемещения труб.
Насос
Максимальная температура жидкости: +35°C
Максимальная температура окружающей среды: + 40°C
Максимальная высота всасывания: 8 м
Встроенный переключатель направления движения для двухстороннего вращения
Корпус насоса и крышка AISI 304
Медное рабочее колесо
Приваренный вал AISI 304
Технические параметры
| Модель | Мощность | Q(м³/ч) | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3.0 | |
| кВт | Л.с. | Q(л/мин) | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | |
| LBm20 | 0.37 | 0.5 | H(м) | 15 | 12.5 | 10 | 7 | 4 | 1 | - | - | - | - | - |
| LBm25 | 0.75 | 1.0 | 18 | 17 | 16 | 14.5 | 13 | 12 | 10.5 | 9 | 7 | 5 | 2 | |

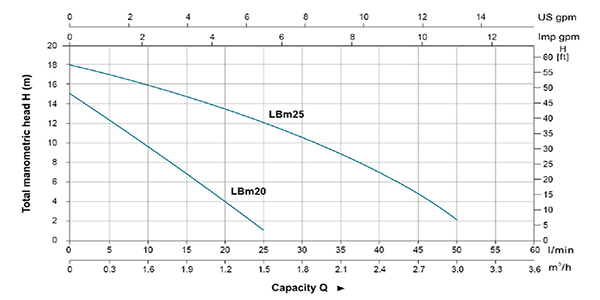

Кривые гидравлических характеристик

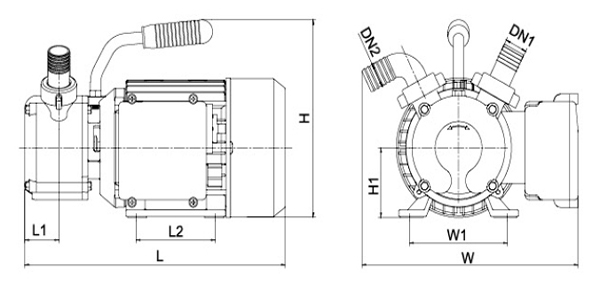

Габариты
| Модель | Ports |
Д (мм) |
Ш (мм) |
В (мм) |
Д1 (мм) |
Д2 (мм) |
Ш1 (мм) |
В1 (мм) |
|
| DN1 | DN2 | ||||||||
| LBm20 | 20мм | 252.5 | 220 | 182.5 | 31.5 | 80 | 100 | 63 | |
| LBm25 | 25мм | 297.5 | 247 | 201 | 39 | 90 | 112 | 71 | |

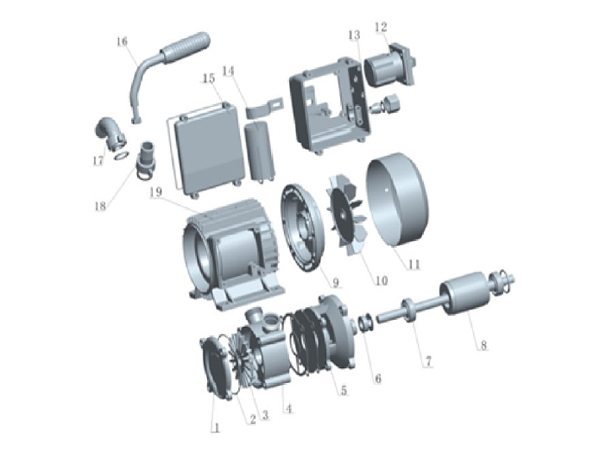

Материал изготовления насоса
| No | Деталь | Mатериал |
| 1 | Крышка насоса | AISI 304 |
| 2 | O-образное уплотнительное кольцо | NBR |
| 3 | Рабочее колесо | Brass |
| 4 | Корпус насоса | AISI 304 |
| 5 | Опора | HT200 |
| 6 | Скелетное уплотнение | |
| 7 | Подшипник | |
| 8 | Ротор | |
| 9 | Фланец | ZL 102 |
| 10 | Вентилятор | PP-GF15 |
| 11 | Крышка воздушного отверстия | 08F |
| 12 | Переключатель | |
| 13 | Клеммная коробка | ABS |
| 14 | Конденсатор | |
| 15 | Крышка клеммной коробки | ABS |
| 16 | Ручка | Сталь |
| 17 | Водяное колено | ZCuZn38 |
| 18 | Патрубок подвода воды | ZCuZn38 |
| 19 | Статор |
Информация об упаковке
| Модель |
Вес брутто (кг) |
Д (мм) |
Ш (мм) |
В (мм) |
Количество (PCS/20'TEU) |
| LBm20 | 5.7 | 282 | 216 | 150 | 2912 |
| LBm25 | 10.1 | 328 | 236 | 167 | 1872 |
