Вентиляционные панели FPS-МАТ используются для удаления тумана, который образуется в процессе окраски различных деталей небольшого размера.
Вентиляционные панели выпускаются в двух вариантах:
- FPS-1 – односегментная панель;

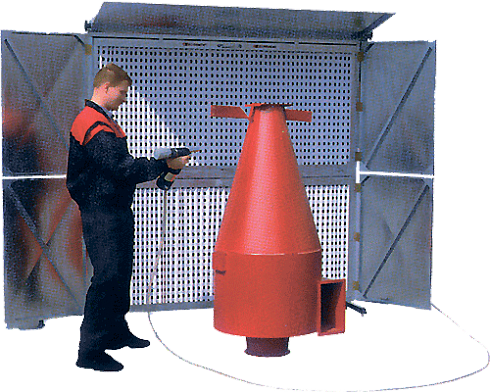

- FPS-2 – панель с двумя сегментами.

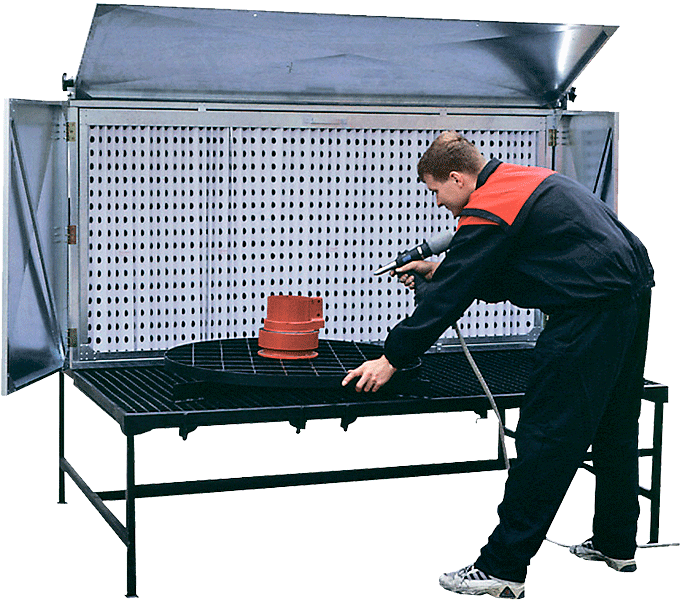

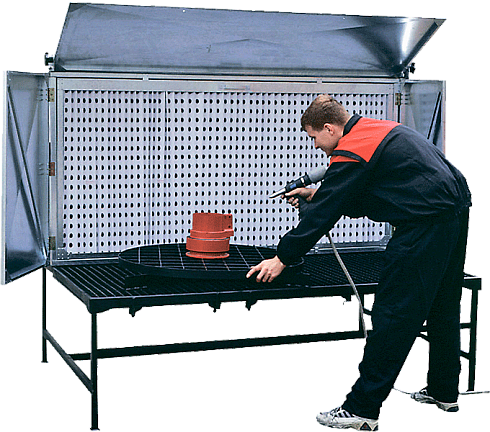

Кроме этого, для модификации FPS-1 можно заказать рабочий стол UWT с колосниковой решёткой и поворотным столиком, куда устанавливается фильтрующий агрегат.
Таким образом, получается удобное рабочее место.
Основные характеристики и конструкция панели FPS-МАТ
- Лабиринтный перфорированный фильтр на каждом сегменте (собирает 50% частиц краски при очистке);
- 3 кассеты с фильтрами из нетканого материала (удаляют в итоге до 90% краски);
- Присоединительный патрубок к вентилятору;
- Две подвижные боковые и 1 верхняя заслонка на вентиляционных стенах;
- Взрывозащищённые вентиляторы;
- Расход воздуха до 3000 м3/ч (для каждого сегмента);
- Очищенный воздуха процессе рециркуляции не подлежит.
Габаритные размеры
FPS-1
Рабочий стол UWT
FPS-2
Технические характеристики FPS-МАТ
| Модель | FPS-1 | FPS-2 | UWT |
|---|---|---|---|
| Рекомендуемый расход, м³/ч | 3000 | 6000 | — |
|
Сопротивление течению, Па |
350 |
350 | — |
| Масса, кг |
97 |
183 | 160 |
