Фильтровентиляционный агрегат высокого вакуума C-PAK 20-2500 C-МАТ используется на промышленных предприятиях для эффективного удаления дыма от горелки (который образуется при сварке, обтачивании, шлифовке) со встроенным отсосом воздуха или через насадку, пристраиваемую к сварочной горелке.

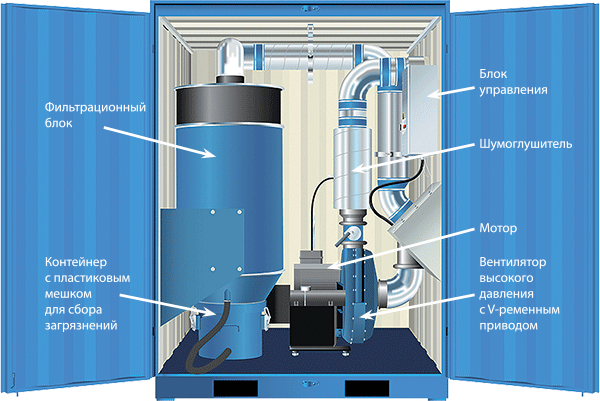

Конструкция оборудования C-PAK 20-2500 C-МАТ
Особенности конструкции установки C-PAK 20-2500 C-МАТ
- 2 ступени фильтрации пылеулавителя;
- Наличие замедлителя скорости в центральном входном отверстии;
- Фильтр очищается автоматически;
- Возможно использование фильтроматериалов, контейнеров и систем разгрузки различного типа;
- 4 вакуумных входа с фланцами, выключатель и гнездо 3-фазного питания вынесены на блок снаружи.
Принцип работы установки C-PAK 20-2500 C-МАТ
- Насыщенный пылью воздух попадает во входной патрубок;
- Перемещение воздуха по патрубку в фильтровальную камеру с кассетой и фильтровальными рукавами;
- Поверхность фильтра задерживаем частицы пыли;
- Очищенный воздуха далее поступает в рукава фильтра;
- Вытяжной вентилятор выбрасывает воздух наружу.
Фильтр очищается кратковременными продувками обратного потока воздуха под атмосферным давлением.

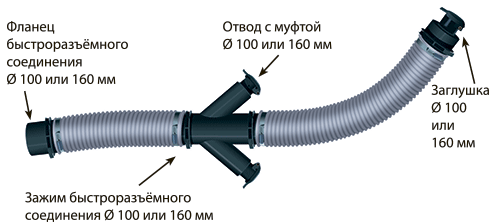

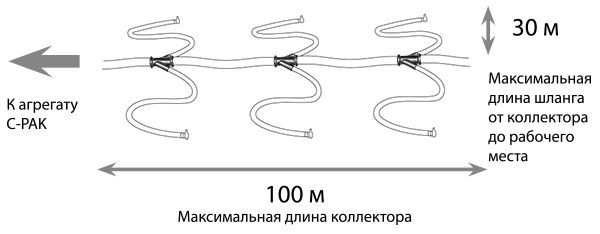

Система соединений шлангов в C-PAK 20-2500 C-МАТ
Технические характеристики установки C-PAK 20-2500 C-МАТ
| Модель | C-PAK 20-2500 C-МАТ |
|---|---|
| Максимальное разрежение, кПа | –22 |
| Производительность при –20 кПа, м³/ч |
2500 |
| Площадь фильтрующей поверхности, м² | 2х12 |
| Объём бункера-накопителя, л | 2х70 |
| Потребляемая мощность, кВт | 37 |
|
Напряжение питания, В |
3х380 |
| Частота, Гц | 50 |
| Уровень шума (ISO 11201), Дб(А) |
77 |
|
Масса, кг |
1420 |

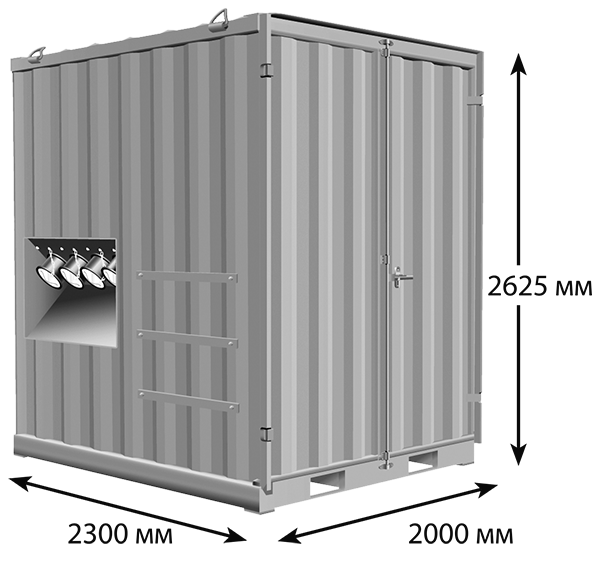

Габаритные размеры
