Назначение

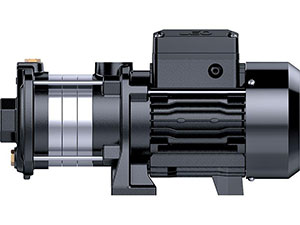

Горизонтальные центробежные насосы из нержавеющей стали ECH-D применяются для подачи воды в домашнем хозяйстве, в качестве вспомогательного оборудования, для нагнетания воды в трубопроводе, для полива в саду и в теплицах для выращивания овощей, в сфере разведения рыб и в птицеводстве, в производстве и в шахтах, а также для водоснабжения и отвода воды в высотных зданиях, в центральных кондиционерах.
Насос
- Вал из стали AISI 304.
- Максимальная температура жидкости: +40℃.
- Высота: до 1000м.
- Максимальная высота всасывания: 8м.
- Максимальное давление на входе: ограничено максимальным рабочим давлением.
- Максимальное рабочее давление: 8 бар
-Уровень PH жидкости: 6.5-8.5
Двигатель
- Двигатель с медной обмоткой
- Однофазный двигатель со встроенным тепловым предохранителем.
- Класс изоляции: F.
- Степень защиты: IP55.
- Максимальная температура окружающей среды: +40℃.

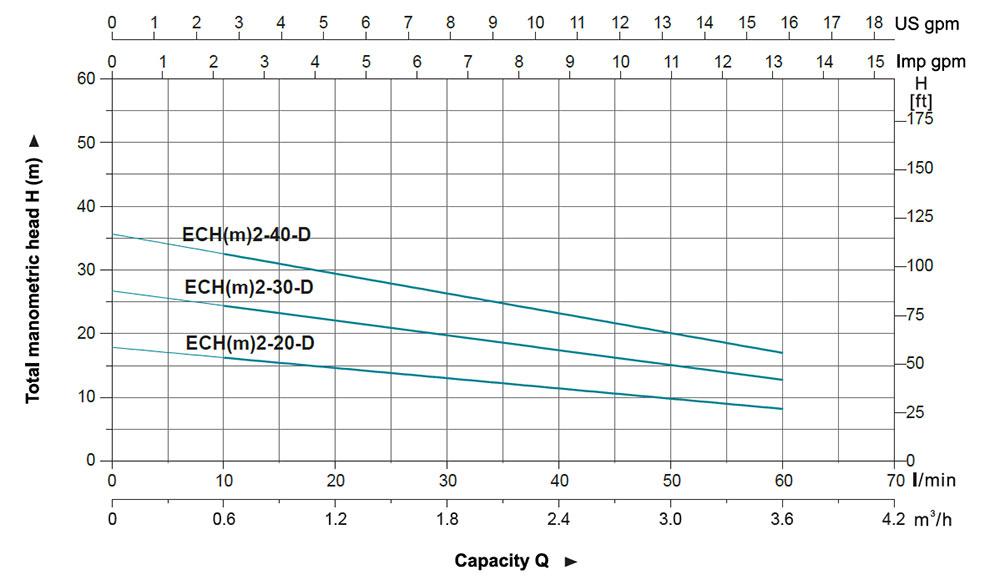

Технические параметры насоса ECH(m)2-20-D
| Модель | Мощность | Q(м³/ч) | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 3.6 | ||
| кВт | Л.с. | Q（л/мин) | 10 | 20 | 30 | 40 | 50 | 60 | ||
| ECH(m)2-20-D | 0.37 | 0.5 | H(m) | 16 | 15 | 13 | 12 | 10 | 8 | |
| ECH(m)2-30-D | 0.37 | 0.5 | 24 | 22 | 20 | 18 | 16 | 12 | ||
| ECH(m)2-40-D | 0.55 | 0.75 | 33 | 30 | 26 | 24 | 21 |
16 |
||

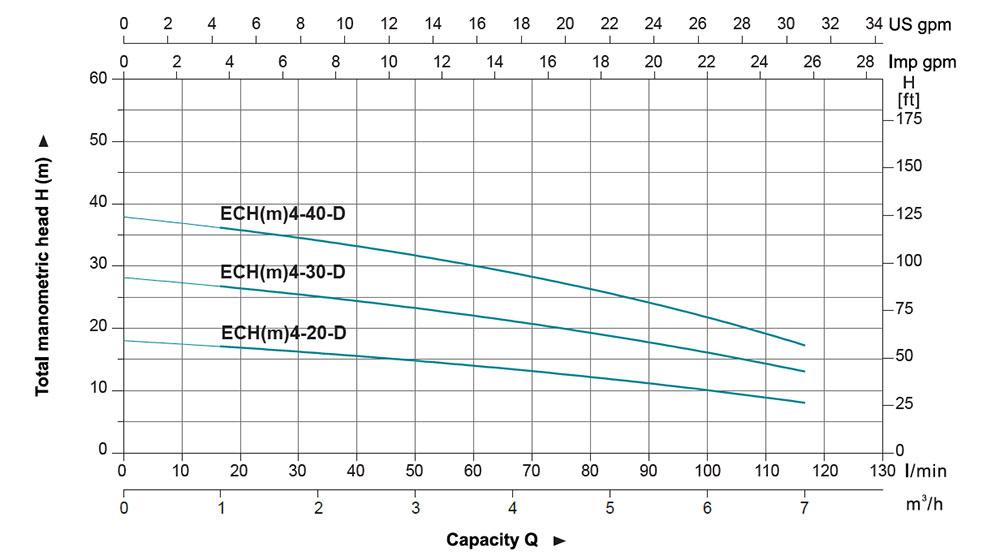

Технические параметры ECH(m)4-20-D
| Модель | Мощность | Q(м³/ч) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||
| кВт | Л.с. | Q（л/мин) | 17 | 33 | 50 | 67 | 83 | 100 | 117 | ||
| ECH(m)4-20-D | 0.55 | 0.75 | H(m) | 17 | 16 | 15 | 13 | 12 | 10 | 8 | |
| ECH(m)4-30-D | 0.55 | 0.75 | 27 | 25 | 23 | 21 | 19 | 16 | 13 | ||
| ECH(m)4-40-D | 0.75 | 1.0 | 36 | 34 | 32 | 28 | 26 | 22 |
17 |
||

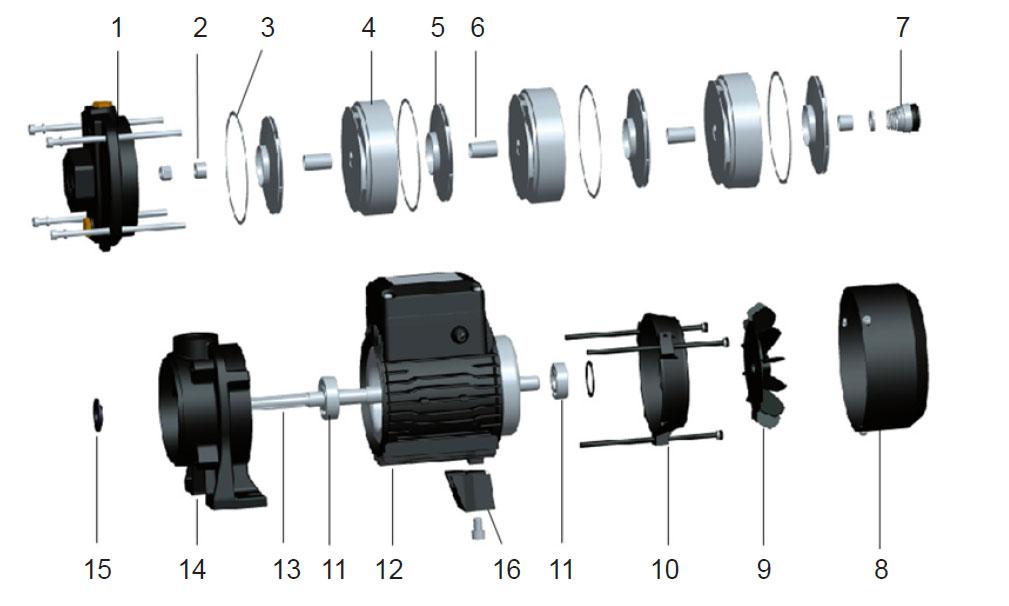

Таблица материалов
| No. | Деталь | Материал |
| 1 | Корпус насоса | Чугун |
| 2 | Втулка | AISI304 |
| 3 | Стопорное кольцо | PTFE |
| 4 | Диффузор | AISI304 |
| 5 | Рабочее колесо | AISI304 |
| 6 | Втулка | AISI304 |
| 7 | Торцевое уплотнение | Керамика/карбид кремния |
| 8 | Крышка вентилятора | 08F |
| 9 | Вентилятор | PP |
| 10 | Задняя крышка | ZL102 |
| 11 | Подшипник |
|
| 12 | Статор |
|
| 13 | Ротор |
|
| 14 | Корпус выходного отверстия | Чугун |
| 15 | Сальник | PTFE |
| 16 | Крепление | PTFE |
