Назначение

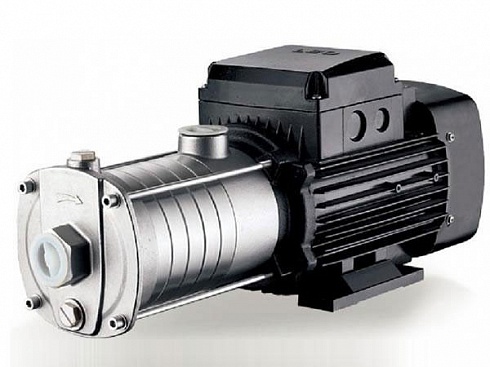

Горизонтальные центробежные насосы из нержавеющей стали применяются для подачи воды в домашнем хозяйстве, в качестве вспомогательного оборудования, для нагнетания воды в трубопроводе, для полива в саду и в теплицах для выращивания овощей, в сфере разведения рыб и в птицеводстве, в производстве и в шахтах, а также для водоснабжения и отвода воды в высотных зданиях, в центральных кондиционерах и в системах центрального отопления.
Характеристики насоса
- Вал из стали AISI 304
- Максимальная температура жидкости: +85℃
- Высота: до 1000м
- Максимальная высота всасывания: 8м
- Максимальное давление на входе: ограничено максимальным рабочим давлением.
Характеристики двигателя
- Двигатель с медной обмоткой
- Однофазный двигатель со встроенным тепловым предохранителем
- Класс изоляции: F
- Степень защиты: IP44
- Максимальная температура окружающей среды: +40℃

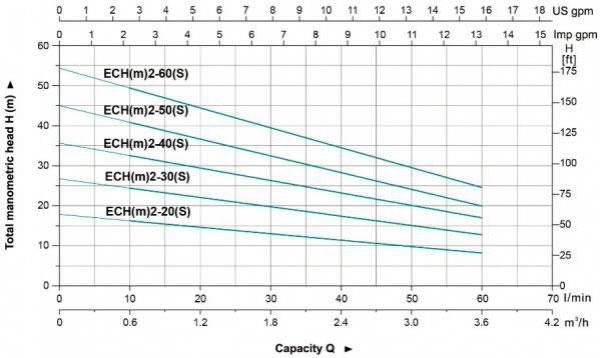

Технические параметры горизонтального центробежного насоса из нержавеющей стали ECH2
| Модель | Мощность | Q(м³/ч) | 0 | 0.6 | 1.2 | 1.8 | 2.4 | 3 | 3.6 | ||
| кВт | Л.с. | Q(л/мин) | 0 | 10 | 20 | 30 | 40 | 50 | 60 | ||
| ECH(m)2-20 | 0.37 | 0.5 | H(m) | 18 | 16 | 15 | 13 | 12 | 10 | 8 | |
| ECH(m)2-30 | 0.37 | 0.5 | 27 | 24 | 22 | 20 | 18 | 16 | 12 | ||
| ECH(m)2-40 | 0.55 | 0.75 | 35 | 33 | 30 | 26 | 24 | 21 | 16 | ||
| ECH(m)2-50 | 0.55 | 0.75 | 45 | 40 | 37 | 33 | 30 | 24 | 19 | ||
| ECH(m)2-60 | 0.75 | 1 | 53 | 50 | 45 | 40 | 36 | 30 | 23 | ||

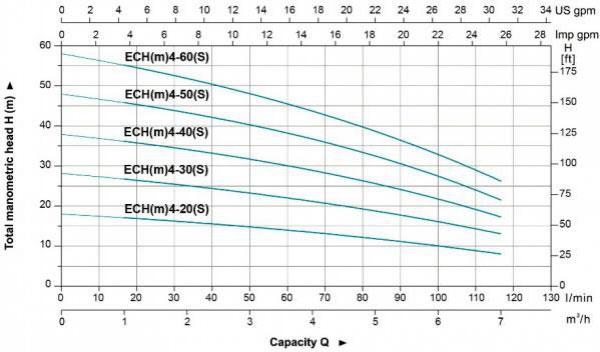

Технические параметры горизонтального центробежного насоса из нержавеющей стали ECH4
| Модель | Мощность | Q(м³/ч) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||
| кВт | Л.с. | Q(л/мин) | 17 | 33 | 50 | 67 | 83 | 100 | 117 | ||
| ECH(m)4-20 | 0.55 | 0.75 | H(m) | 17 | 16 | 15 | 13 | 12 | 10 | 8 | |
| ECH(m)4-30 | 0.55 | 0.75 | 27 | 25 | 23 | 21 | 19 | 16 | 13 | ||
| ECH(m)4-40 | 0.75 | 1.0 | 36 | 34 | 32 | 28 | 26 | 22 | 17 | ||
| ECH(m)4-50 | 1.1 | 1.0 | 46 | 43 | 40 | 36 | 33 | 28 | 21 | ||
| ECH(m)4-60 | 1.1 | 1.0 | 55 | 52 | 48 | 43 | 39 | 33 | 26 | ||

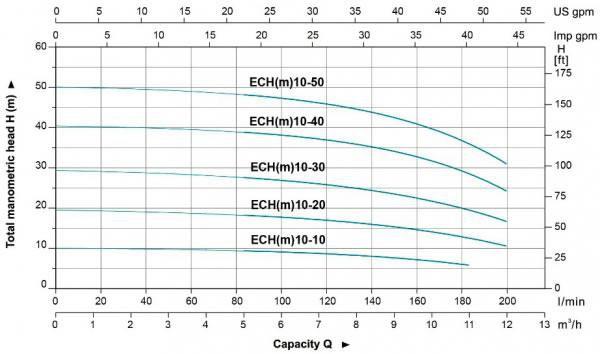

Технические параметры горизонтального центробежного насоса из нержавеющей стали ECH10
| Модель | Мощность | Q(м³/ч) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||
| кВт | Л.с. | Q(л/мин) | 0 | 17 | 33 | 50 | 67 | 83 | 100 | 117 | 133 | 150 | 167 | 183 | 200 | ||
| ECH(m)10-10 | 0.75 | 1 | H(m) | 10.1 | 10 | 9.8 | 9.7 | 9.6 | 9.4 | 9.1 | 8.7 | 8.2 | 7.7 | 6.8 | 5.8 | 4.8 | |
| ECH(m)10-20 | 19.5 | 19.3 | 19 | 18.9 | 18.7 | 18.4 | 17.9 | 17.1 | 16.3 | 15.3 | 14 | 12.5 | 10.6 | ||||
| ECH(m)10-30 | 1.1 | 1.5 | 29.3 | 28.9 | 28.6 | 28.5 | 28.3 | 27.7 | 27.1 | 26.3 | 24.9 | 23.4 | 21.4 | 19.3 | 16.9 | ||
| ECH(m)10-40 | 1.5 | 2 | 40 | 40 | 39.6 | 39.7 | 39.8 | 39.2 | 38.6 | 37.6 | 35.9 | 33.9 | 31.2 | 28.2 | 24.6 | ||
| ECH(m)10-50 | 2.2 | 3 | 49.9 | 49.6 | 49.2 | 48.9 | 49.1 | 48.6 | 47.8 | 46.4 | 44.4 | 42.2 | 39.5 | 35.9 | 31.1 | ||

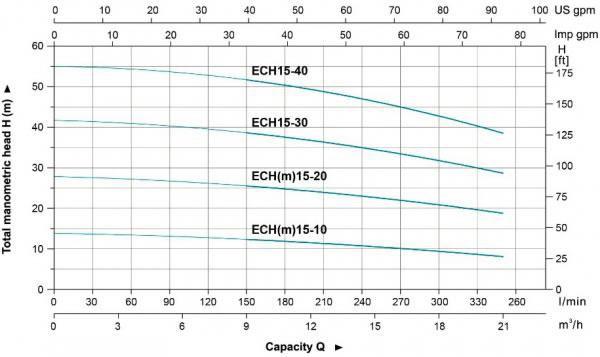

Технические параметры горизонтального центробежного насоса из нержавеющей стали ECH15
| Модель | Мощность | Q(м³/ч) | 0 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | ||
| кВт | Л.с. | Q(л/мин) | 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | ||
| ECH(m)15-10 | 1.1 | 1.5 | H(m) | 13.9 | 13.5 | 13.1 | 12.4 | 11.6 | 10.6 | 9.4 | 8.2 | |
| ECH(m)15-20 | 2.2 | 3 | 27.8 | 27.5 | 26.7 | 25.6 | 24.1 | 22.7 | 21.1 | 18.8 | ||
| ECH15-30 | 3 | 4 | 42.1 | 40.9 | 39.8 | 38.7 | 36.9 | 34.9 | 31.9 | 28.5 | ||
| ECH15-40 | 4 | 5.5 | 55.5 | 54.3 | 52.8 | 51.8 | 49.7 | 46.8 | 42.9 | 38.3 | ||

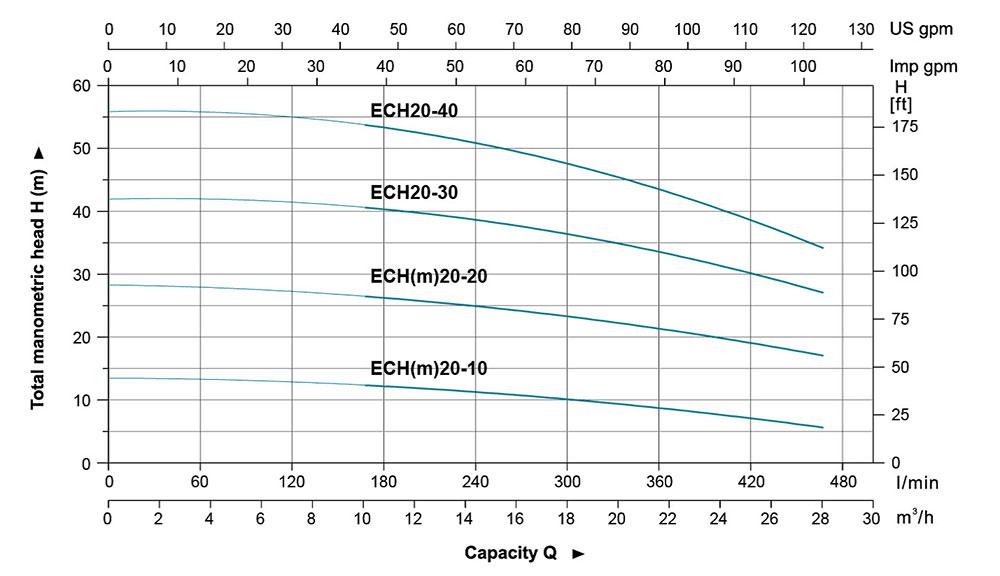

Технические параметры горизонтального центробежного насоса из нержавеющей стали ECH20
| Модель | Мощность | Q(м³/ч) | 12 | 16 | 20 | 24 | 28 | ||
| кВт | Л.с. | Q(л/мин) | 200 | 267 | 333 | 400 | 467 | ||
| ECH(m)20-10 | 1.1 | 1.5 | H(m) | 12.1 | 10.8 | 9.5 | 7.8 | 5.7 | |
| ECH(m)20-20 | 2.2 | 3 | 26.1 | 24.4 | 22.4 | 19.8 | 17.2 | ||
| ECH20-30 | 4.0 | 5.5 | 39.9 | 38.0 | 35.5 | 31.4 | 26.9 | ||
| ECH20-40 | 52.7 | 50.1 | 45.9 | 40.3 | 34.0 | ||||

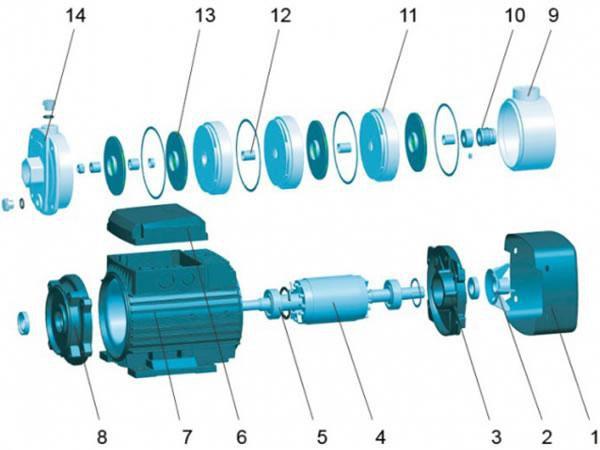

Таблица материалов
| No. | Деталь | Материал |
| 1 | Основание | Q235 |
| 2 | Крепление | Чугун/AISI 304 |
| 3 | Статор |
|
| 4 | Клеммный ящик | ABS |
| 5 | Подшипник |
|
| 6 | Ротор |
|
| 7 | Задняя крышка | ZL 102 |
| 8 | Вентилятор | PP |
| 9 | Кожух вентилятора | 08F |
| 10 | Торцевое уплотнение | Карбон/Керамика |
| 11 | Диффузор | AISI 304 |
| 12 | Втулка | AISI 304 |
| 13 | Рабочее колесо | AISI 304 |
| 14 | Корпус насоса | Чугун/AISI 304 |
