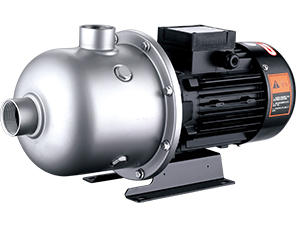

Назначение
Горизонтальные центробежные насосы из нержавеющей стали серии EDH-F применяются для подачи воды в домашнем хозяйстве, в качестве вспомогательного оборудования, для нагнетания воды в трубопроводе, для полива в садах, теплицах для выращивания овощей, в сфере разведения рыб и птицеводства, в производстве и в шахтах, а также для водоснабжения и отвода воды в высотных зданиях, в центральных кондиционерах и в системе центрального отопления.
Характеристики насоса
- Вал из стали AISI 304
-Макс. температура жидкости: +60℃
-Высота: до 1000м
-Макс. высота всасывания: 8м
-Макс. давление всасывание: ограничено максимальным рабочим давлением
-Max. operation pressure: 10 bar
-PH величина жидкости: 6.5-8.5
Характеристики двигателя
- IE2 motor
- Двигатель с медной обмоткой
-Однофазный двигатель со встроенным тепловым предохранителем
-Класс изоляции: F
-Степень защиты: IPX4
-Макс. температура окружающей среды: +40℃

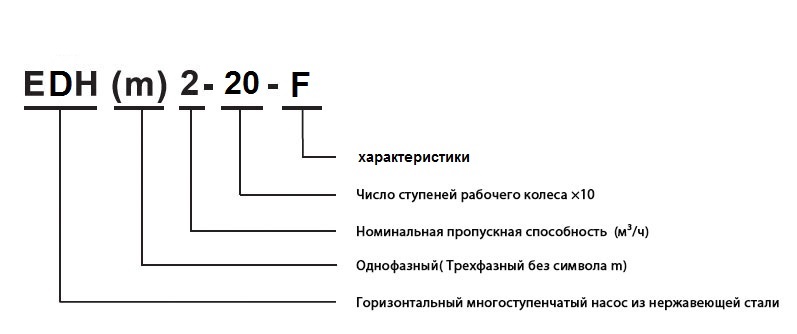

Код обозначения
Технические параметры

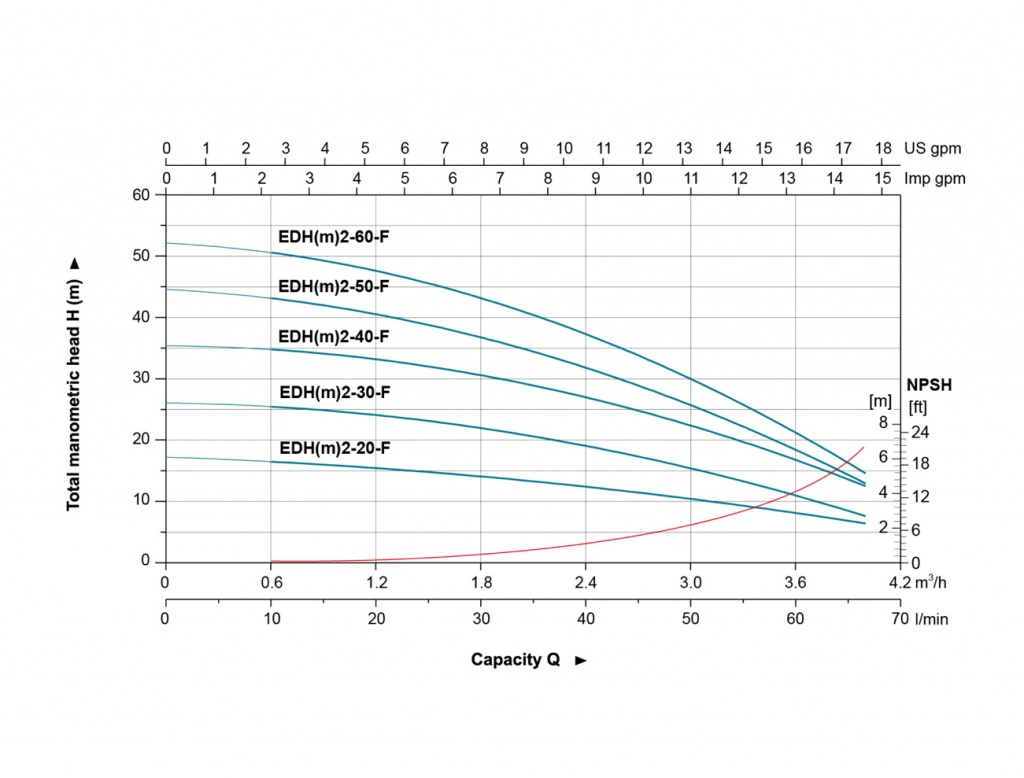

| Модель | Мощность | Q(м³/ч) | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | ||
| кВт | HP | Q(л/мин) | 8.3 | 16.7 | 25 | 33.3 | 41.7 | 50 | 58.3 | 66.7 | ||
| EDH(м)2-20-F | 0.37 | 0.5 |
H (м) |
16.7 | 16.2 | 15 | 14 | 12 | 10.6 | 8.8 | 6.5 | |
| EDH(м)2-30-F | 0.37 | 0.5 | 25.7 | 24.3 | 23.8 | 21.3 | 19 | 16.1 | 12.5 | 7.2 | ||
| EDH(м)2-40-F | 0.55 | 0.75 | 34.9 | 34.1 | 33.2 | 30.7 | 23 | 22.9 | 18.4 | 12.6 | ||
| EDH(м)2-50-F | 0.55 | 0.75 | 43.5 | 42.1 | 39.5 | 35.9 | 29 | 25.7 | 19.6 | 13.5 | ||
| EDH(м)2-60-F | 0.75 | 1.0 | 50.8 | 49.2 | 45.6 | 41.5 | 35 | 30.4 | 23.4 | 14.3 | ||

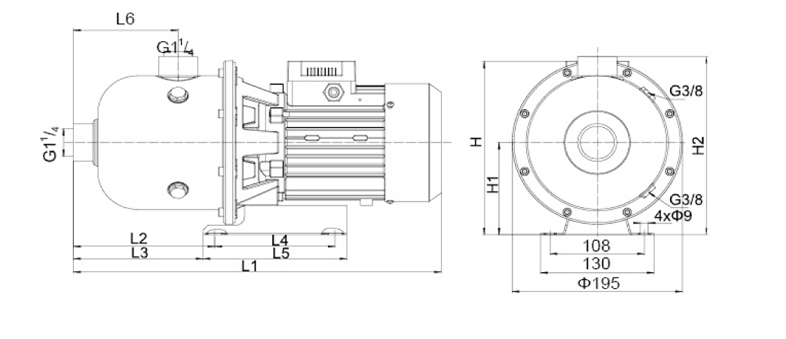

Размеры
| Модель | L1 | L2 | L3 | L4 | L5 | L6 | H | H1 | H2 |
ГВт (кг) |
ДxШxВ (мм) |
Кол-во (PCS/20'TEU) |
|
| 1~ | 3~ | ||||||||||||
| EDH(м)2-20-F | 426 | 162 | 148.5 | 138 | 165 | 120 | 197.5 | 187 | 110 | 213 | 10.7 | 460x225x275 | 1044 |
| EDH(м)2-30-F | 426 | 162 | 148.5 | 138 | 165 | 120 | 197.5 | 187 | 110 | 213 | 11.1 | 460x225x275 | 1044 |
| EDH(м)2-40-F | 426 | 162 | 148.5 | 138 | 165 | 120 | 197.5 | 187 | 110 | 213 | 12.4 | 460x225x275 | 1044 |
| EDH(м)2-50-F | 426 | 162 | 148.5 | 138 | 165 | 120 | 197.5 | 187 | 110 | 213 | 12.8 | 460x225x275 | 1044 |
| EDH(м)2-60-F | 426 | 162 | 148.5 | 138 | 165 | 120 | 197.5 | 187 | 110 | 213 | 13.8 | 460x225x275 | 1044 |
| Модель | Мощность | Q(м³/ч) | 1 | 2 | 3 | 4 | 4.5 | 5 | 6 | 7 | ||
| кВт | HP | Q(л/мин) | 17 | 33 | 50 | 67 | 75 | 83 | 100 | 117 | ||
| EDH(m)4-20-F | 0.55 | 0.75 | H(m) | 17.8 | 17.2 | 16.1 | 14.3 | 12 | 11.3 | 6.3 | 2.3 | |
| EDH(m)4-30-F | 0.55 | 0.75 | H(m) | 26.7 | 26.4 | 24.6 | 22.1 | 18 | 16.8 | 13.5 | 7.3 | |
| EDH(m)4-40-F | 0.75 | 1 | H(m) | 39 | 37 | 34 | 31.5 | 29 | 27 | 20 | 11 | |
| EDH(m)4-50-F | 1.1 | 1.5 | H(m) | 49 | 47 | 44 | 41 | 27 | 35 | 27 | 17 | |
| EDH(m)4-60-F | 1.1 | 1.5 | H(m) | 59 | 55 | 52 | 47 | 43 | 39 | 29 | 20 | |

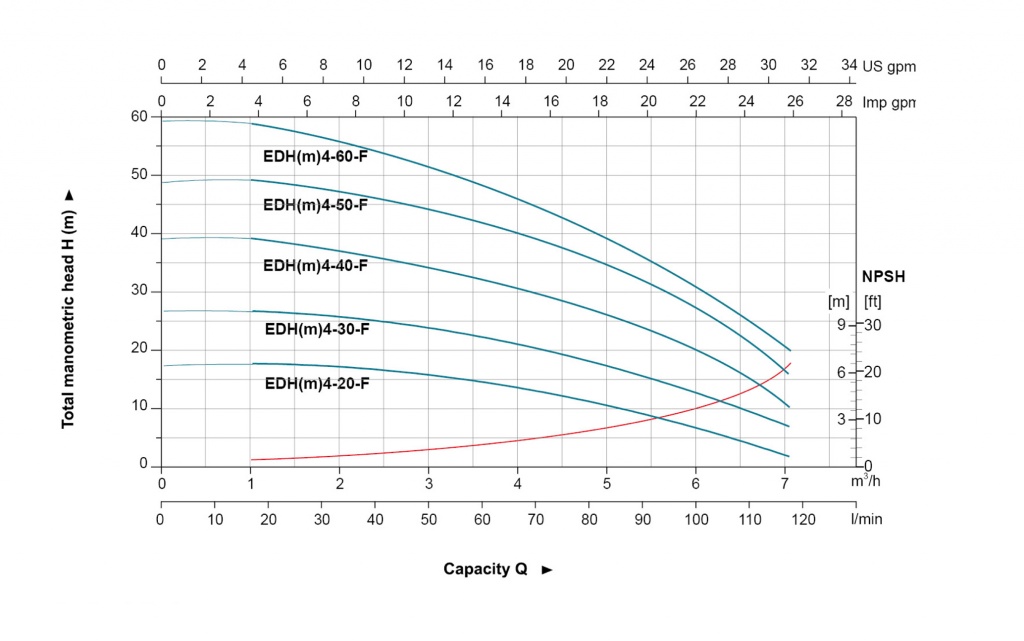

![2-2-4-edh-f-stainless-steel-multistage-pump_06[1].jpg](/upload/medialibrary/e8c/2_2_4_edh_f_stainless_steel_multistage_pump_06_1_.jpg "Горизонтальные центробежные насосы из нержавеющей стали EDH-F")

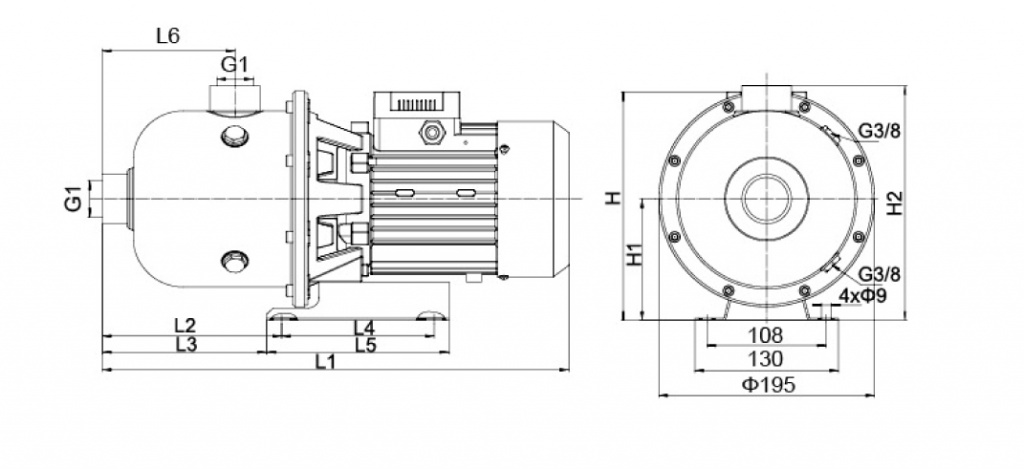

Размеры
| Модель | L1 | L2 | L3 | L4 | L5 | L6 | H | H1 | H2 |
ГВт (кг) |
ДxШxВ (мм) |
Кол-во (PCS/20'TEU) |
|

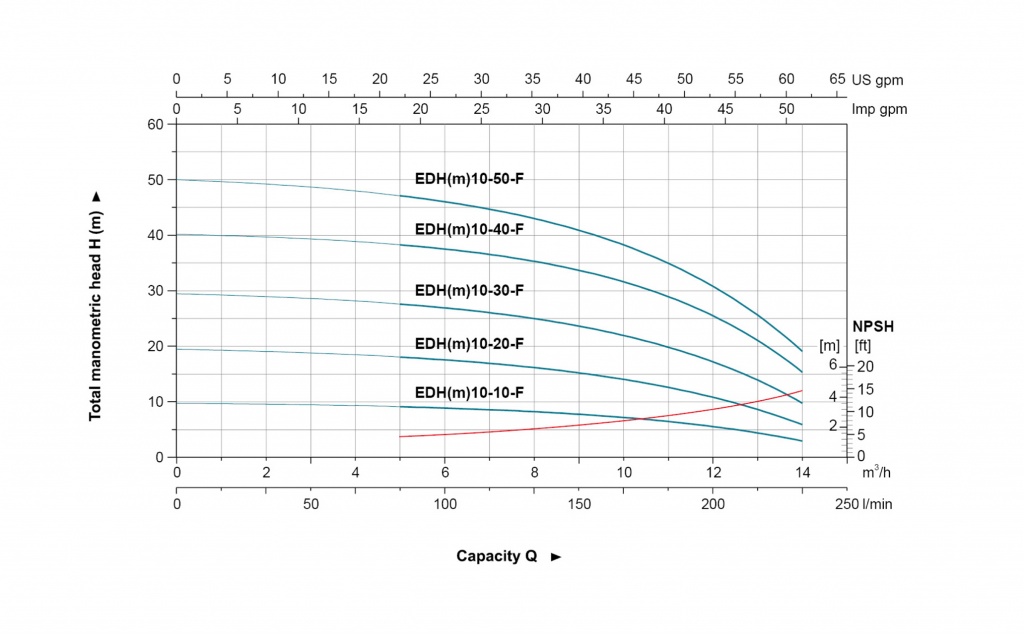

| 1~ | 3~ | ||||||||||||
| EDH(м)4-20-F | 429 | 165 | 151.5 | 138 | 165 | 123 | 197.5 | 187 | 110 | 215..5 | 11.5 | 460x225x275 | 1044 |
| EDH(м)4-30-F | 429 | 165 | 151.5 | 138 | 165 | 123 | 197.5 | 187 | 110 | 215.5 | 12.9 | 460x225x275 | 1044 |
| EDH(м)4-40-F | 429 | 165 | 151.5 | 138 | 165 | 123 | 197.5 | 187 | 110 | 215.5 | 13.8 | 460x225x275 | 1044 |
| EDH(м)4-50-F | 429 | 165 | 151.5 | 138 | 165 | 123 | 197.5 | 187 | 110 | 215.5 | 18.2 | 460x225x275 | 1044 |
| EDH(м)4-60-F | 429 | 165 | 151.5 | 138 | 165 | 123 | 197.5 | 187 | 110 | 215.5 | 18.6 | 460x225x275 | 1044 |
| Модель | Мощность | Q(м³/ч) | 5 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | ||
| kW | HP | Q(л/мин) | 83 | 117 | 133 | 150 | 167 | 183 | 200 | 217 | 233 | ||
| EDH(м)10-10-F | 0.75 | 1.0 |
H (м) |
9.1 | 8.7 | 8.3 | 7.8 | 7 | 6.4 | 5.4 | 4.4 | 3.1 | |
| EDH(м)10-20-F | 0.75 | 1.0 | 17.9 | 17.1 | 16.3 | 15.3 | 13.5 | 12.4 | 10.7 | 8.4 | 6.2 | ||
| EDH(м)10-30-F | 1.1 | 1.5 | 27.5 | 26.5 | 25.2 | 23.6 | 21.5 | 19.3 | 17 | 14 | 10 | ||
| EDH(м)10-40-F | 1.5 | 2.0 | 38.7 | 37.2 | 35.9 | 33.9 | 31.5 | 28.7 | 24.9 | 19.7 | 15.9 | ||
| EDH(м)10-50-F | 2.2 | 3.0 | 47.2 | 45.4 | 43.6 | 41 | 38 | 34.2 | 30 | 24.5 | 18 | ||

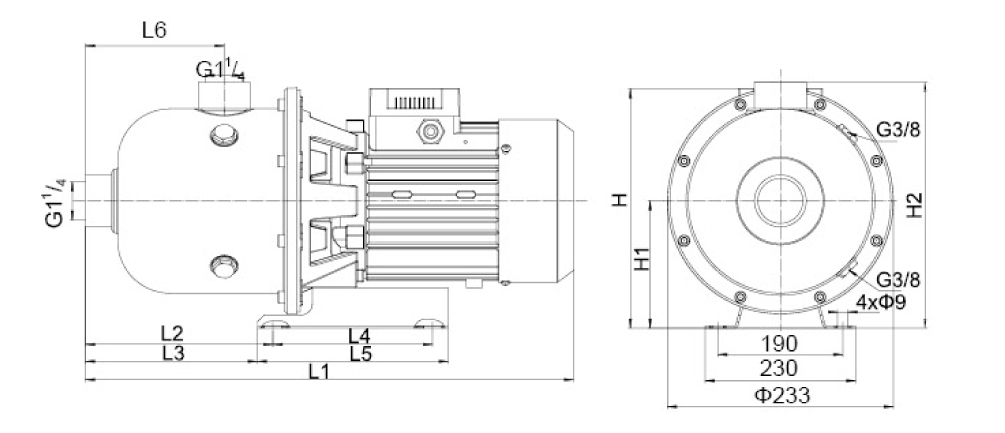

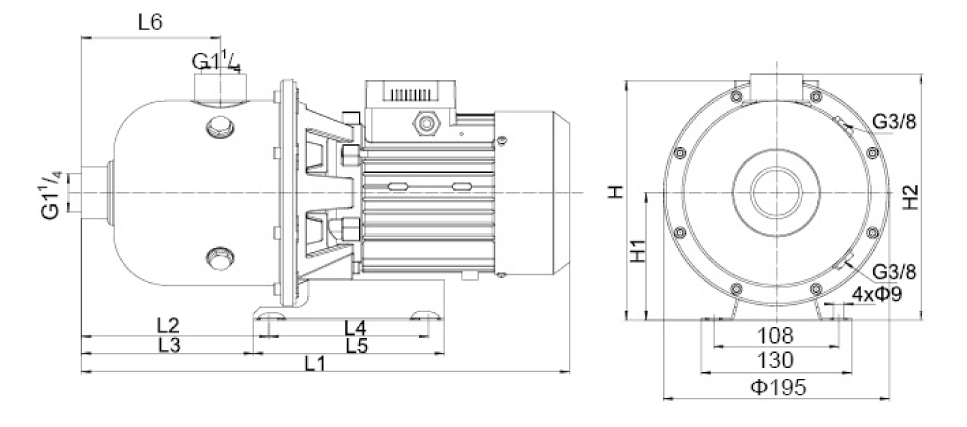

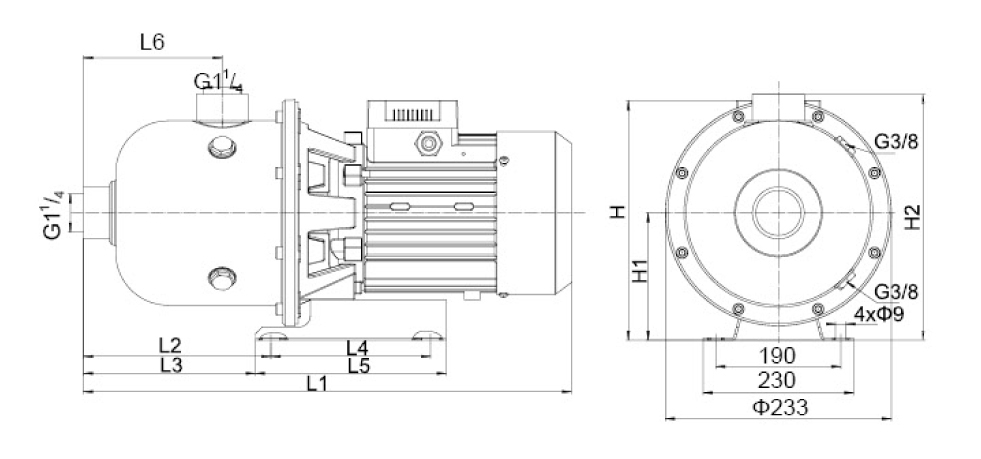

Размеры
| Модель | L1 | L2 | L3 | L4 | L5 | L6 | H | H1 | H2 |
GW (kgs) |
LxWxH (mm) |
Quantity (PCS/20'TEU) |
|

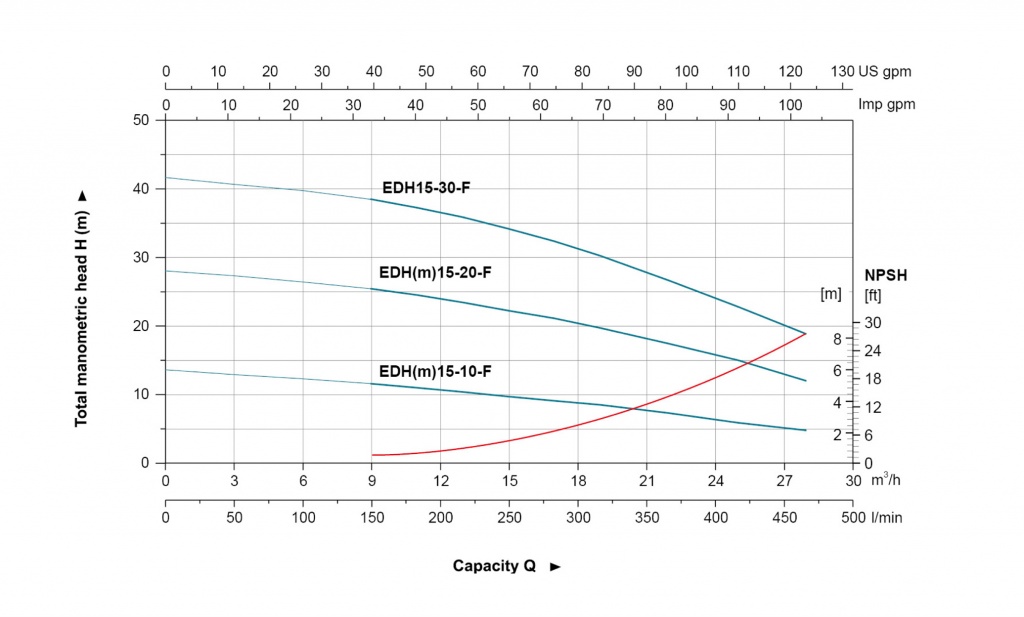

| 1~ | 3~ | ||||||||||||
| EDH(м)10-10-F | 557 | 288 | 273 | 140 | 170 | 188 | 232.5 | 226 | 120 | 260 | 21.5 | 610x265x317 | 540 |
| EDH(м)10-20-F | 557 | 288 | 273 | 140 | 170 | 188 | 232.5 | 226 | 120 | 260 | 22 | 610x265x317 | 540 |
| EDH(м)10-30-F | 557 | 288 | 273 | 140 | 170 | 188 | 232.5 | 226 | 120 | 260 | 23.0 | 610x265x317 | 540 |
| EDH(м)10-40-F | 600 | 288 | 273 | 140 | 170 | 188 | 236 | 230 | 120 | 260 | 29.0 | 660x265x317 | 480 |
| EDH(м)10-50-F | 600 | 288 | 273 | 140 | 170 | 188 | 242 | 230 | 120 | 260 | 30.7 | 660x265x317 | 480 |
| Модель | Мощность | Q(м³/ч) | 9 | 11 | 13 | 15 | 17 | 19 | 22 | 25 | 28 | ||
| кВт | HP | Q(л/мин) | 150 | 183 | 217 | 250 | 283 | 317 | 367 | 417 | 467 | ||
| EDH(м)15-10-F | 1.1 | 1.5 |
H (м) |
11.6 | 11 | 10.4 | 9.4 | 9.1 | 8.5 | 7.7 | 5.9 | 4.8 | |
| EDH(м)15-20-F | 2.2 | 3.0 | 25.4 | 24.5 | 23.4 | 22 | 21.1 | 19.7 | 17.4 | 15 | 12 | ||
| EDH15-30-F | 4.0 | 5.0 | 38.4 | 37.2 | 35.8 | 34 | 32.3 | 30.2 | 26.6 | 22.8 | 18.8 | ||
Размеры
| Модель | L1 | L2 | L3 | L4 | L5 | L6 | H | H1 | H2 |
ГВт (кг) |
ДxШxВ (мм) |
Кол-во (PCS/20'TEU) |
|

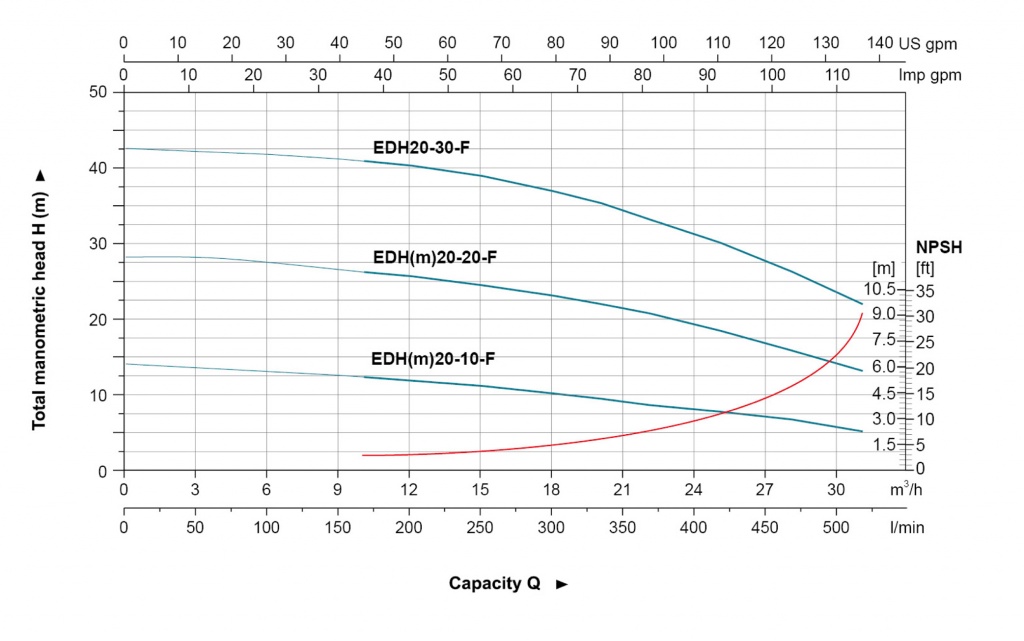

| 1~ | 3~ | ||||||||||||
| EDH(м)15-10-F | 557 | 288 | 273 | 140 | 170 | 188 | 232.5 | 226 | 120 | 260 | 20.5 | 610x265x317 | 540 |
| EDH(м)15-20-F | 600 | 288 | 273 | 140 | 170 | 188 | 242 | 230 | 120 | 260 | 28.8 | 660x265x317 | 480 |
| EDH15-30-F | 620 | 288 | 273 | 140 | 170 | 188 | 250 | 250 | 120 | 260 | 33 | 660x265x317 | 480 |
| Модель | Мощность | Q(м³/ч) | 9 | 12 | 15 | 18 | 20 | 22 | 25 | 28 | 31 | ||
| кВт | HP | Q(л/мин) | 150 | 200 | 250 | 300 | 333 | 367 | 417 | 467 | 517 | ||
| EDH(м)20-10-F | 1.1 | 1.5 |
H (м) |
12.4 | 11.9 | 11.2 | 10.2 | 9.5 | 8.7 | 8 | 6.8 | 5.2 | |
| EDH(м)20-20-F | 2.2 | 3.0 | 26.5 | 25.7 | 24.5 | 23.1 | 22 | 20.8 | 18.5 | 15.9 | 13.2 | ||
| EDH20-30-F | 4.0 | 5.5 | 41.2 | 40.3 | 38.9 | 36.9 | 35 | 33.2 | 30.1 | 26.3 | 22 | ||
Размеры
| Модель | L1 | L2 | L3 | L4 | L5 | L6 | H | H1 | H2 |
ГВт (кг) |
ДxШxВ (мм) |
Кол-во (PCS/20'TEU) |
||
| 1~ | 3~ | |||||||||||||
| EDH(m)20-10-F | 557 | 288 | 273 | 140 | 170 | 188 | 232.5 | 226 | 120 | 260 | 20.5 | 610x265x317 | 540 | |
| EDH(m)20-20-F | 600 | 288 | 273 | 140 | 170 | 188 | 242 | 230 | 120 | 260 | 28.8 | 660x265x317 | 480 | |
| EDH20-30-F | 620 | 288 | 273 | 140 | 170 | 188 | 250 | 250 | 120 | 260 | 33 | 660x265x317 | 480 | |

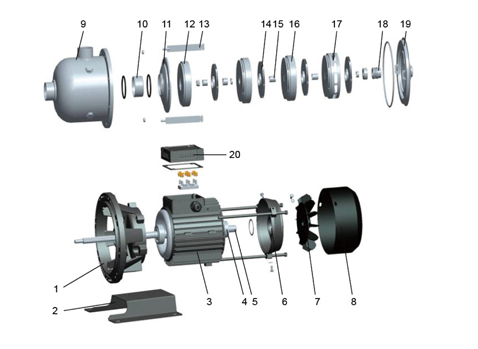

| No | Деталь | Материал |
| 1 | Основа | ZL 102 |
| 2 | Основание | W235 |
| 3 | Статор | |
| 4 | Вкладыш | |
| 5 | Ротор | ZL 102 |
| 6 | Задняя часть | PP |
| 7 | Вентилятор | 08F |
| 8 | Кожух вентилятора | AISI 304 |
| 9 | Корпус насоса | AISI 304 |
| 10 | Распорная втулка | AISI 304 |
| 11 | Нажимная рама | AISI 304 |
| 12 | Диффузор | AISI 304 |
| 13 | Натяжная пластина | AISI 304 |
| 14 | Импеллер | AISI 304 |
| 15 | Муфта | AISI 304 |
| 16 | Диффузор2 | AISI 304 |
| 17 | Диффузор3 | AISI 304 |
| 18 | Механический сальник | Кер/Карбон |
| 19 | Крышка кронштейна | AISI 304 |
| 20 | Крышка зажимов | Пластмасса |
