Назначение

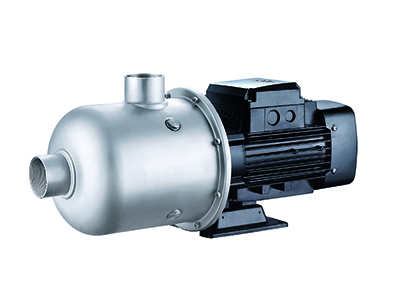

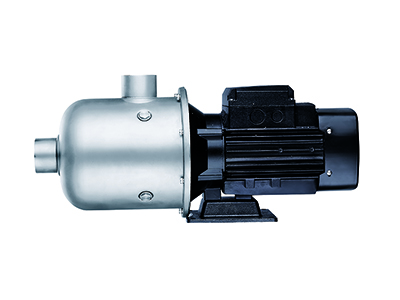

Горизонтальные центробежные насосы из нержавеющей стали EDH применяются для подачи воды в домашнем хозяйстве, в качестве вспомогательного оборудования, для нагнетания воды в трубопроводе, для полива в саду и в теплицах для выращивания овощей, в сфере разведения рыб и в птицеводстве, в производстве и в шахтах, а также для водоснабжения и отвода воды в высотных зданиях, в центральных кондиционерах и в системах центрального отопления.

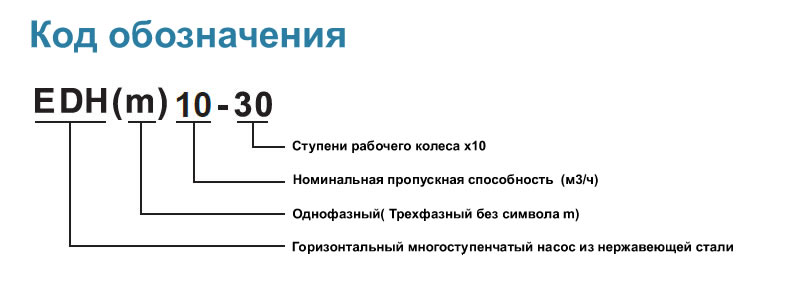

Характеристики насоса
- Вал из стали AISI 304.
- Максимальная температура жидкости: +85℃
- Высота: до 1000м
- Максимальная высота всасывания: 8м
- Максимальное давление на входе: ограничено максимальным рабочим давлением.
Характеристики двигателя
- Двигатель с медной обмоткой
- Однофазный двигатель со встроенным тепловым предохранителем
- Класс изоляции: F
- Степень защиты: IP44
- Максимальная температура окружающей среды: +40℃

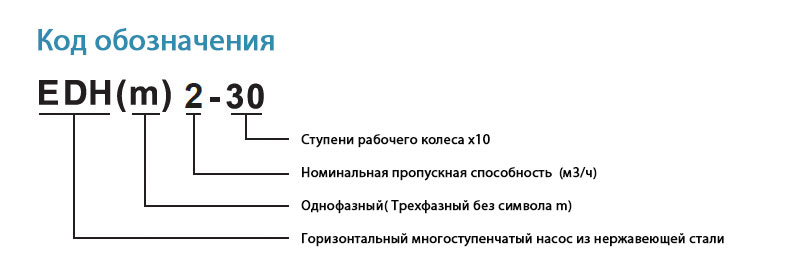

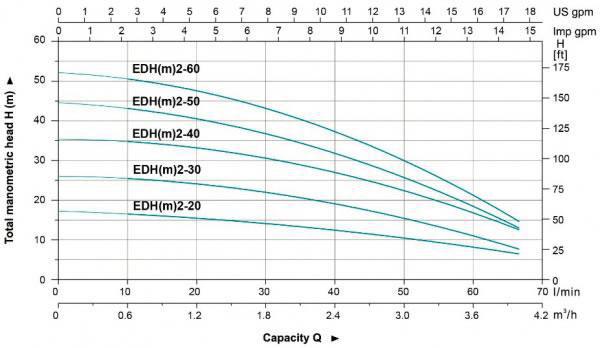

Технические параметры горизонтального центробежного насоса из нержавеющей стали EDH2
| Модель | Мощность | Q(м³/ч) | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | |||
| Однофазный | Трехфазный | кВт | Л.с. | Q(л/мин) | 0 | 8.3 | 16.7 | 25 | 33.3 | 41.7 | 50 | 58.3 | 66.7 | |
| EDHm2-20 | EDH2-20 | 0.37 | 0.5 | H(m) | 17.5 | 16.7 | 16.2 | 15 | 14 | 12 | 10.6 | 8.5 | 6.5 | |
| EDHm2-30 | EDH2-30 | 0.37 | 0.5 | 27.5 | 26.6 | 25.6 | 23.8 | 21.3 | 19.2 | 16.1 | 12.5 | 7.2 | ||
| EDHm2-40 | EDH2-40 | 0.55 | 0.75 | 37 | 36.2 | 35.4 | 33.2 | 30.7 | 27.6 | 22.9 | 18.4 | 12.6 | ||
| EDHm2-50 | EDH2-50 | 0.55 | 0.75 | 48 | 44 | 42.1 | 39.5 | 35.9 | 30.8 | 25.7 | 19.6 | 13.5 | ||
| EDHm2-60 | EDH2-60 | 0.75 | 1 | 52 | 50.8 | 49.2 | 45.6 | 41.5 | 36.2 | 30.4 | 23.4 |
14.3 |
||

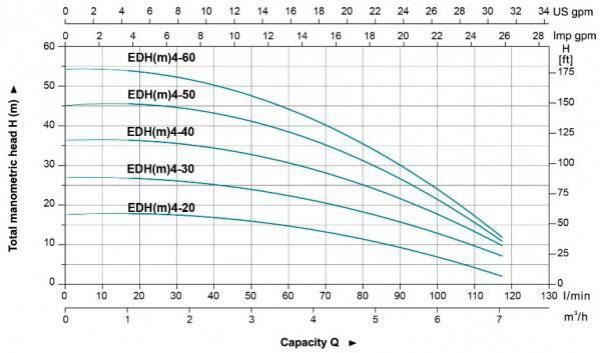

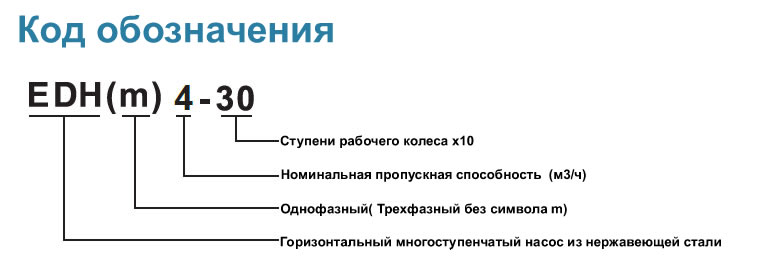

Технические параметры горизонтального центробежного насоса из нержавеющей стали EDH4
| Модель | Мощность | Q(м³/ч) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | |||
| Однофазный | Трехфазный | кВт | Л.с. | Q(л/мин) | 0 | 17 | 33 | 50 | 67 | 83 | 100 | 117 | |
| EDHm4-20 | EDH4-20 | 0.55 | 0.75 | H(m) | 19 | 18.3 | 17.2 | 16.1 | 14.3 | 11.3 | 6.3 | 2.3 | |
| EDHm4-30 | EDH4-30 | 0.55 | 0.75 | 28.3 | 27.7 | 26.4 | 24.6 | 22.1 | 18.8 | 13.5 | 7.3 | ||
| EDHm4-40 | EDH4-40 | 0.7 | 1 | 39.2 | 36.1 | 35.2 | 32.9 | 39.9 | 24.7 | 18.6 | 9.2 | ||
| EDHm4-50 | EDH4-50 | 1.1 | 1.5 | 48.7 | 46.5 | 45 | 42.5 | 37 | 31.8 | 21.8 | 10 | ||
| EDHm4-60 | EDH4-60 | 1.1 | 1.5 | 59 | 55.5 | 53 | 47 | 42.5 | 35 | 23 |
12 |
||

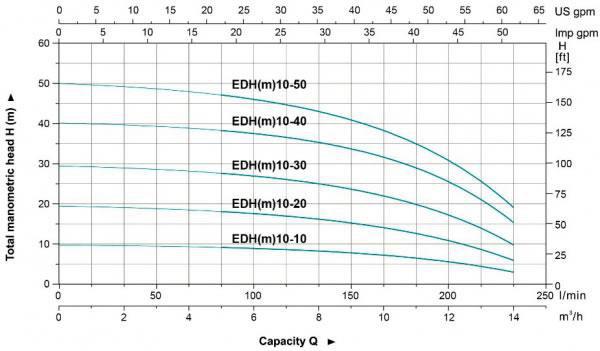

Технические параметры
| Модель | Мощность | Q(м³/ч) | 0 | 2 | 4 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | ||
| Однофазный | кВт | Л.с. | Q(л/мин) | 0 | 33 | 67 | 100 | 117 | 133 | 150 | 167 | 183 | 200 | 217 | 233 | |
| EDH(m)10-10 | 0.75 | 1 | H(m) | 9.4 | 9.6 | 9.5 | 9.1 | 8.7 | 8.3 | 7.8 | 7.1 | 6.4 | 5.4 | 4.4 | 3.1 | |
| EDH(m)10-20 | 19.2 | 18.8 | 18.7 | 17.9 | 17.1 | 16.3 | 15.3 | 13.9 | 12.4 | 10.7 | 8.4 | 6.2 | ||||
| EDH(m)10-30 | 1.1 | 1.5 | 28.5 | 28.7 | 28.7 | 27.5 | 26.5 | 25.2 | 23.6 | 21.7 | 19.3 | 17 | 14 | 10 | ||
| EDH(m)10-40 | 1.5 | 2 | 37 | 39.9 | 40.1 | 38.7 | 37.2 | 35.9 | 33.9 | 31.6 | 28.7 | 24.9 | 19.7 | 15.9 | ||
| EDH(m)10-50 | 2.2 | 3 | 48.3 | 48.8 | 49.3 | 47.2 | 45.4 | 43.6 | 41 | 38.2 | 34.2 | 30 | 24.5 |
18 |
||

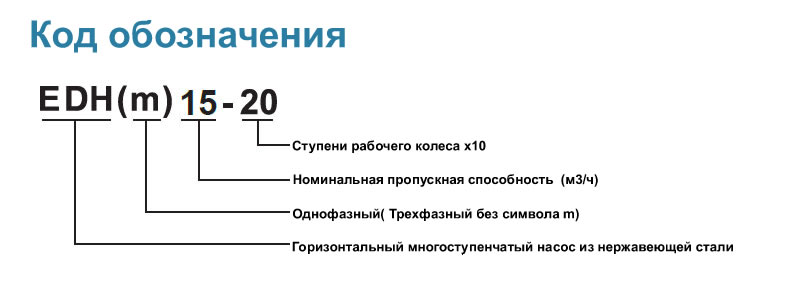

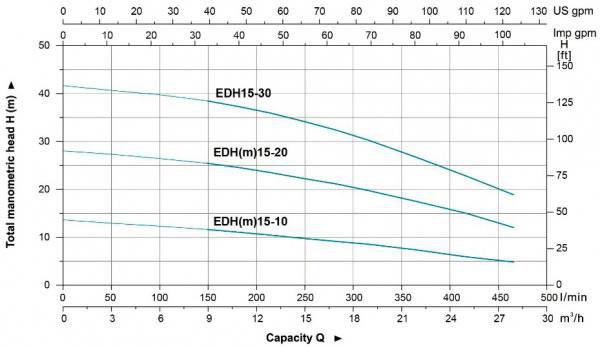

Технические параметры горизонтального центробежного насоса из нержавеющей стали EDG15
| Модель | Мощность | Q(м³/ч) | 0 | 3 | 6 | 9 | 11 | 13 | 15 | 17 | 19 | 22 | 25 | 28 | ||
| Однофазный | кВт | Л.с. | Q(л/мин) | 0 | 50 | 100 | 150 | 183 | 217 | 250 | 283 | 317 | 367 | 417 | 467 | |
| EDH(m)15-10 | 1.1 | 1.5 | H(m) | 13.6 | 12.7 | 12.5 | 11.6 | 11 | 10.4 | 9.7 | 9.1 | 8.5 | 7.7 | 5.9 | 4.8 | |
| EDH(m)15-20 | 2.2 | 3 | 28 | 27.3 | 26.4 | 25.4 | 24.5 | 23.4 | 22.2 | 21.1 | 19.7 | 17.4 | 15 | 12 | ||
| EDH15-30 | 3 | 4 | 41.6 | 40.6 | 39.7 | 38.4 | 37.2 | 35.8 | 34.1 | 32.3 | 30.2 | 26.6 | 22.8 |
18.8 |
||

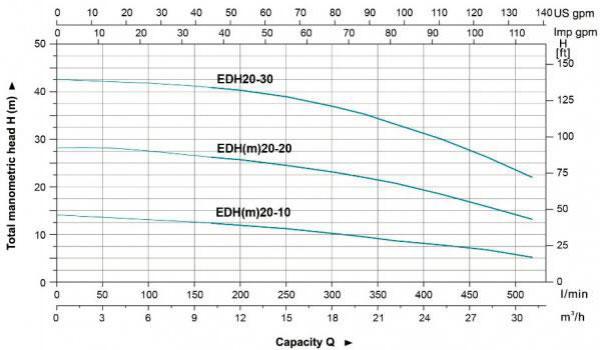

Технические параметры горизонтального центробежного насоса из нержавеющей стали EDH20
| Модель | Мощность | Q(м³/ч) | 0 | 3 | 6 | 9 | 12 | 15 | 18 | 20 | 22 | 25 | 28 | 31 | ||
| Однофазный | кВт | Л.с. | Q(л/мин) | 0 | 50 | 100 | 150 | 200 | 250 | 300 | 333 | 367 | 417 | 467 | 517 | |
| EDH(m)20-10 | 1.1 | 1.5 | H(m) | 14.1 | 13.5 | 13.1 | 12.6 | 11.9 | 11.2 | 10.2 | 9.8 | 8.7 | 8 | 6.8 | 5.2 | |
| EDH(m)20-20 | 2.2 | 3 | 28.1 | 28 | 27.2 | 26.5 | 25.7 | 24.5 | 23.1 | 22 | 20.8 | 18.5 | 15.9 | 13.2 | ||
| EDH20-30 | 4 | 5.5 | 42.6 | 42.2 | 41.5 | 41.2 | 40.3 | 38.9 | 36.9 | 35.3 | 33.2 | 30.1 | 26.3 |
22 |
||

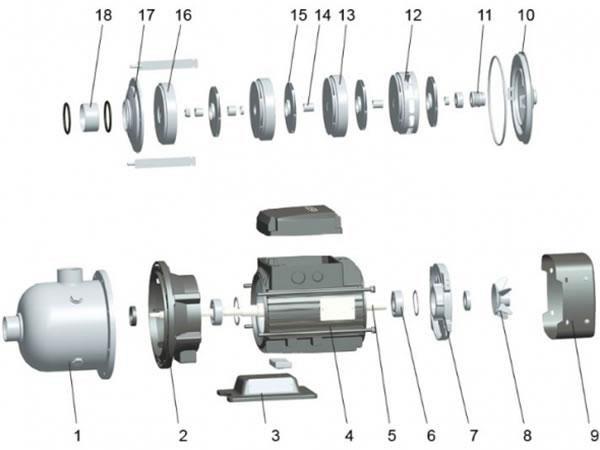

Таблица материалов
| No. | Деталь | Материал |
| 1 | Корпус насоса | AISI 304/AISI 316 |
| 2 | Крепление | ZL 102 |
| 3 | Основание | Чугун |
| 4 | Статор |
|
| 5 | Ротор |
|
| 6 | Подшипник |
|
| 7 | Задняя крышка | ZL 102 |
| 8 | Вентилятор | PP |
| 9 | Кожух вентилятора | 08F |
| 10 | Крышка | AISI 304 |
| 11 | Торцевое уплотнение | Карбон/Керамика |
| 12 | Диффузор3 | AISI 304 |
| 13 | Диффузор2 | AISI 304 |
| 14 | Втулка | AISI 304 |
| 15 | Рабочее колесо | AISI 304 |
| 16 | Промежуточный вкладыш | AISI 304 |
| 17 | Прижимная пластинка | AISI 304 |
| 18 | Диффузор | AISI 304 |
