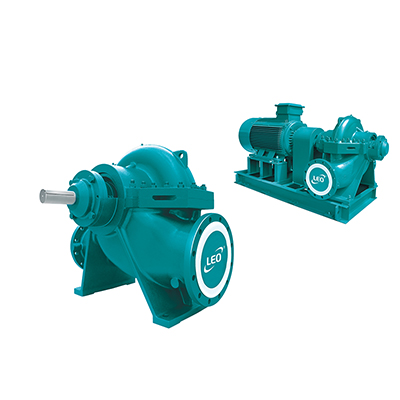

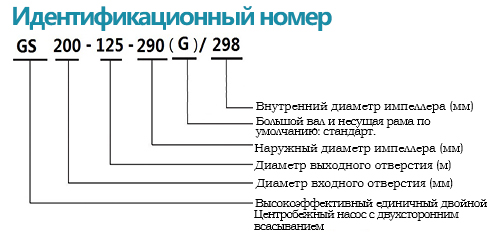

Применение
- Очистка воды и другой жидкости с аналогичными физическими и химическими свойствами.
- Системы водоснабжения и дренажа, системы охлаждения в металлургии и нефтехимической промышленности, шахтах и т.д.
- Системы водоснабжения, отопления, орошения и водопользования
Рабочие условия
- Максимальная высота: 190 м
- Максимальная пропускная способность: 3780 м3/ч (1050 1/с)
- PH жидкости: 6 ~ 9
-Максимальная температура жидкости: 80°c
- Входное отверстие: 125~500 мм, выходное отверстие: 80 ~ 400 мм
- Скорость: 1480/2980 об/мин при 50Гц, 1780/3580 об/мин при 60Гц
- Максимальное рабочее давление: 16 бар как стандарт (HT200 корпус насоса)
- 24 бар по запросу (QT400-18 корпус насоса)
Корпус насоса
- Удобный круглый дизайн водяной камеры
- Конструкция водяной камеры с двойной спиралью для достижения баланса радиальных сил и отсутствие вихрей при всасывании.
- Стабильность функционирования и отличные кавитационные характеристики
- Улучшенная прочность благодаря ребрам жесткости
Подшипник
Небольшая ширина и увеличенный диаметр обеспечивают стабильность функционирования и длительный срок эксплуатации.
Стандарт
- Насос: GB/T5657-95, Q/FZEF 001-2014
-Фланец: DIN2501 PN16, GB/T172416 PN16
-Торцевое уплотнение: DIN24960
Импеллер
Импеллер закрытого типа для трехмерного потока, разработанный с использованием технологий моделирования, отличается отличной эффективностью и хорошими кавитационными характеристиками. Импеллер имеет обновленный дизайн, был подвергнут цифровой машинной обработке и аккуратному ошкуриванию.
Уплотнение
-Для наилучшего эффекта используется торцевое уплотнение и сальник
-Размеры торцевого уплотнения соответствуют стандартам DIN24960
-Встроенная функция смазки уплотнения
Вал
- Полностью уплотненный вал не контактирует с жидкостью, а потому не подвержен коррозии и имеет длительный
- службы.

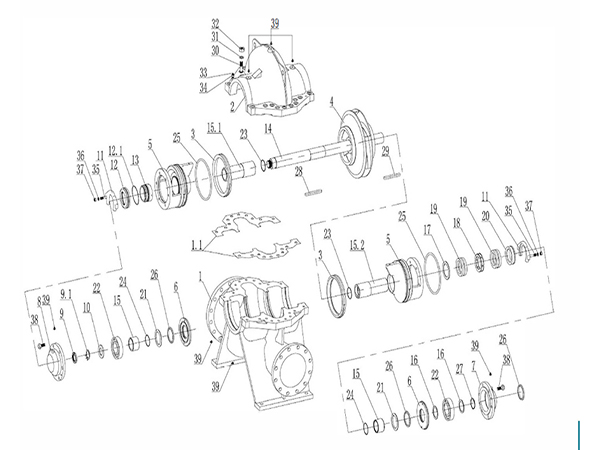

Таблица материалов изготовления одноступенчатых центробежных насосов с двухсторонним всасыванием
| No | Деталь | Материал | |||
| 01 | Корпус насоса | HT 200 | 19 | Сальниковое уплотнение | Графит |
| QT400-18 | |||||
| 01.1 | Уплотнительная прокладка | Асбесторезина | 20 | Уплотнительная крышка | HT 200 |
| 02 | Крышка насоса | HT 200 | 21 | Водонепроницаемое кольцо | NBR |
| QT400-18 | |||||
| 03 | Уплотнительное кольцо | HT 250 | 22 | Подшипник | NTN/NSK |
| 04 | Импеллер | H65 | 23 | O-образное уплотнительное кольцо | VITON |
| QSn4-8 | |||||
| HT 200 | |||||
| 05 | Основа уплотнения | H65 | 24 | O-образное уплотнительное кольцо | VITON |
| QSn4-8 | |||||
| HT 200 | |||||
| 06 | Кожух подшипника | HT 200 | 25 | O-образное уплотнительное кольцо | VITON |
| 07 | Гнездо под подшипник в конце ведущего вала | HT 200 | 26 | Сальниковое войлочное кольцо | Шерсть |
| 08 | Корпус подшипника | HT 200 | 27 | Уплотнитель | 65Mn |
| 09 | Гайка | Сталь №35 | 28 | Шпонка | Сталь №45 |
| 09.1 | Стопорная прокладка | Сталь №35 | 29 | Шпонка | Сталь №45 |
| 10 | Опорное отражательное кольцо | Сталь №45 | 30 | Болт | Сталь №35 |
| 11 | Уплотняющее отражательное кольцо | QT400-18 | 30 | Болт | Сталь №35 |
| 12 | Торцевое уплотнение | HT 200 | 31 | Упругая прокладка | 65Mn |
| 12.1 | O-образное уплотнительное кольцо | VITON | 32 | Гайка | Сталь №35 |
| 13 | Торцевое уплотнение | ASF | 33 | Штырь | 3Сталь №35 |
| 14 | Вал | Сталь №45 | 34 | Гайка | Сталь №35 |
| 2CR13 | |||||
| AISI 304 | |||||
| AISI 316 | |||||
| 15 | Короткая втулка вала | 2CR13 | 35 | Болт | Сталь №35 |
| 15.1 | Втулка вала | Сталь №45 | 36 | Кольцо | Сталь №35 |
| 2CR13 | |||||
| AISI 304 | |||||
| AISI 316 | |||||
| 15.2 | Кольцевая втулка | Сталь №45 | 37 | Гайка | Сталь №35 |
| 2CR13 | |||||
| AISI 304 | |||||
| AISI 316 | |||||
| 16 | Кольцо контактного давления | Q235（A） | 38 | Болт | Сталь №35 |
| 17 | Сальниковое зажимное кольцо | Q235（A） | 39 | Плунжер | Q235(A) |
| 18 | Кольцо сальника | Q235（A） |
