Применение
- Используются в системах канализации.
- В сточных канализациях жилых зданий, многоквартирных домов, зон отдыха и т.д.
- Для перекачивания отработанной воды в коммерческих структурах, промышленных предприятиях, небольших больницах.
- В сточных канализационных системах школ и парков
- Для откачивания сточной воды и нечистот.

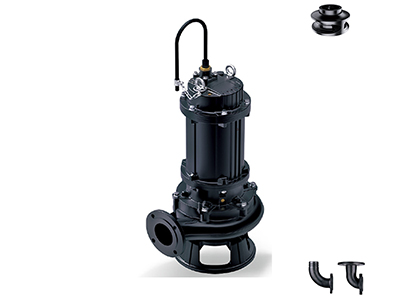

Характеристики погружных фекальных насосов SW
- Легкая установка с помощью гибких труб, стандартных труб и быстроразъемных соединений.
- Вал из нержавеющей стали
Рабочие условия
-Плотность воды: 1x 103 кг/м3
-Температура жидкости: 0 - 40 °C
-PH жидкости: 4 - 10
-Максимальная глубина погружения: 5 м
Характеристики двигателей погружных фекальных насосов SW
- Двигатель с медной обмоткой
- Класс изоляции: F
-Класс защиты: IPX8
-Напряжение: 380В/50Гц
- Торцевое уплотнение: Двухстороннее торцевое уплотнение
1.Технические характеристики
| Модель | Мощность двигателя | Скорость | Макс.поток | Макс.высота подъема | Спускное отверстие | Фитинг.соед-е | Макс. диаметр | Вес брутто | Размер упаковки | |
| кВт | Л.с. | Об/мин | м³/ч | м | мм (дюймов) | мм | кг | мм | ||
| 150SW150-10-7.5L/4 | 7.5 | 10 | 1450 | 300 | 16 | 150(6") | 150-150 | 75 | 160 | 1154x549x532 |
| 150SW110-10-5.5/4 | 5.5 | 7.5 | 1450 | 260 | 12 | 150(6") | 150-150 | 75 | 155 | 1154x549x532 |
2.Технические характеристики
| Модель | Мощность двигателя | Скорость | Макс.поток | Макс.высота подъема | Спускное отверстие | Фитинг.соед-е | Макс. диаметр | Вес брутто | Размер упаковки | |
| кВт | Л.с. | Об/мин | м³/ч | м | мм (дюймов) | мм | кг | мм | ||

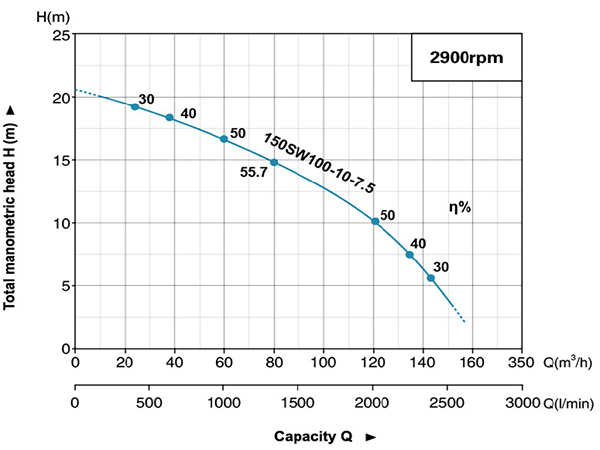

| 150SW100-10-7.5L | 7.5 | 10 | 2900 | 150 | 20 | 150(6") | 150-150 | 35 | 120 | 1059x414x469 |
3.Технические характеристики
| Модель | Мощность двигателя | Скорость | Макс.поток | Макс.высота подъема | Спускное отверстие | Фитинг.соед-е | Макс. диаметр | Вес брутто | Размер упаковки | |
| кВт | Л.с. | Об/мин | м³/ч | м | мм (дюймов) | мм | кг | мм | ||

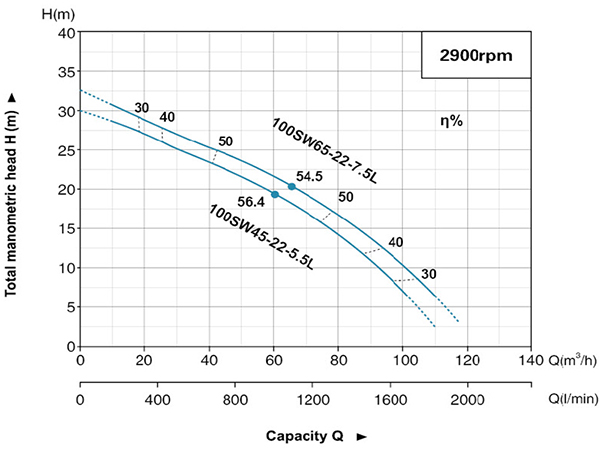

| 100SW65-22-7.5L | 7.5 | 10 | 2900 | 108 | 31 | 100(4") | 100-100 | 35 | 118 | 1059x414x469 |
| 100SW45-22-5.5L | 5.5 | 7.5 | 2900 | 100 | 28 | 100(4") | 100-100 | 30 | 93 | 954x404x437 |
4.Технические характеристики
| Модель | Мощность двигателя | Скорость | Макс.поток | Макс.высота подъема | Спускное отверстие | Фитинг.соед-е | Макс. диаметр | Вес брутто | Размер упаковки | |
| кВт | Л.с. | Об/мин | м³/ч | м | мм (дюймов) | мм | кг | мм | ||

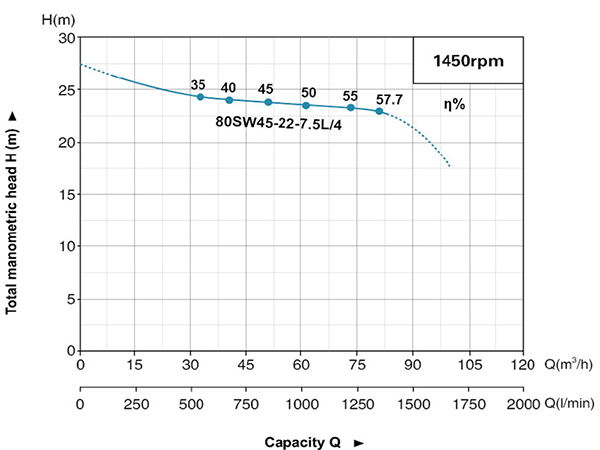

| 80SW45-22-7.5L/4 | 7.5 | 10 | 1450 | 80 | 26 | 80(3") | 80-80 | 30 | 150 | 1127x550x450 |
5.Технические характеристики
| Модель | Мощность двигателя | Скорость | Макс.поток | Макс.высота подъема | Спускное отверстие | Фитинг. Соед-е | Макс. диаметр | Вес брутто | Размер упаковки | |
| кВт | Л.с. | Об/мин | м³/ч | м | мм (дюймов) | мм | кг | мм | ||

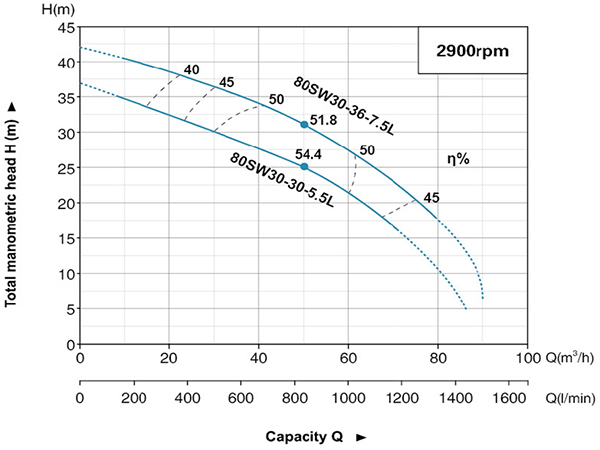

| 80SW30-36-7.5L | 7.5 | 10 | 2900 | 75 | 41 | 80(3") | 80-80 | 30 | 118 | 1059x414x469 |
| 80SW30-30-5.5L | 5.5 | 7.5 | 2900 | 70 | 35 | 80(3") | 80-80 | 30 | 93 | 954x404x437 |
6.Технические характеристики
| Модель | Мощность двигателя | Скорость | Макс.поток | Макс.высота подъема | Спускное отверстие | Фитинг.соед-е | Макс. диаметр | Вес брутто | Размер упаковки | |
| кВт | Л.с. | Об/мин | м³/ч | м | мм (дюймов) | мм | кг | мм | ||

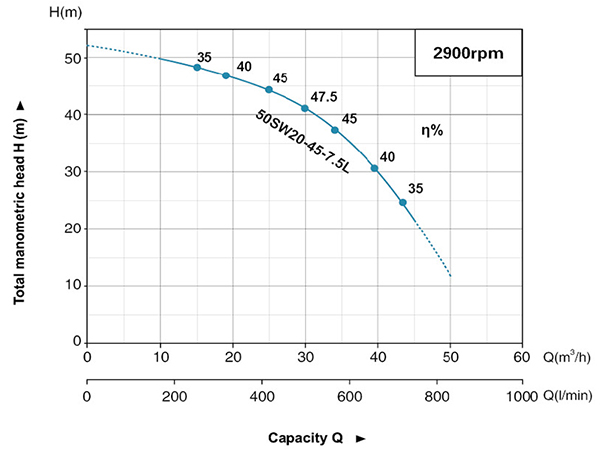

| 50SW20-45-7.5L | 7.5 | 10 | 2900 | 45 | 50 | 50(2") | 50-50 | 20 | 120 | 1032x430x360 |

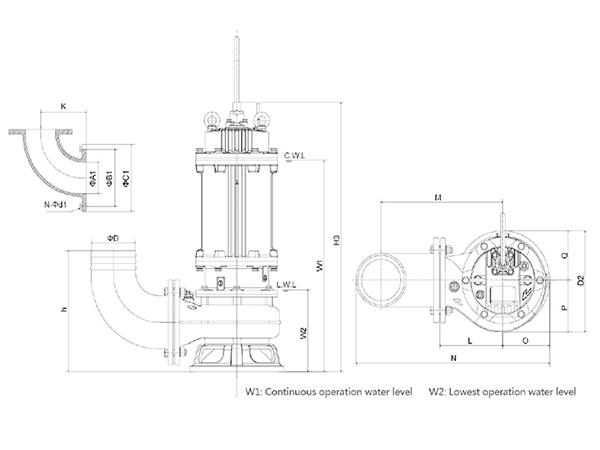

Размеры
| Модель | ∅ D | ∅ A1 | ∅ B1 | ∅ C1 | N-∅d1 | h | W1 | W2 | H3 | K | N | O | P | Q | L | M | D2 |
| 150SW150-10-7.5L/4 | 150 | 150 | 225 | 265 | 8- ∅18 | 465 | 756 | 330 | 910 | 230 | 770 | 195 | 217 | 170 | 300 | 500 | 387 |
| 150SW110-10-5.5/4 | 150 | 150 | 225 | 265 | 8- ∅18 | 465 | 756 | 330 | 910 | 230 | 770 | 195 | 217 | 170 | 300 | 500 | 388 |
| 150SW100-10-7.5L | 150 | 150 | 225 | 265 | 8- ∅18 | 379 | 660 | 241 | 811 | 230 | 640 | 145 | 162 | 155 | 210 | 410 | 317 |
| 100SW65-22-7.5L | 100 | 100 | 170 | 210 | 4- ∅18 | 315 | 639 | 220 | 790 | 150 | 530 | 155 | 155 | 155 | 200 | 340 | 310 |
| 100SW45-22-5.5L | 100 | 100 | 170 | 210 | 4- ∅18 | 315 | 609 | 220 | 744 | 150 | 530 | 155 | 155 | 155 | 200 | 340 | 310 |

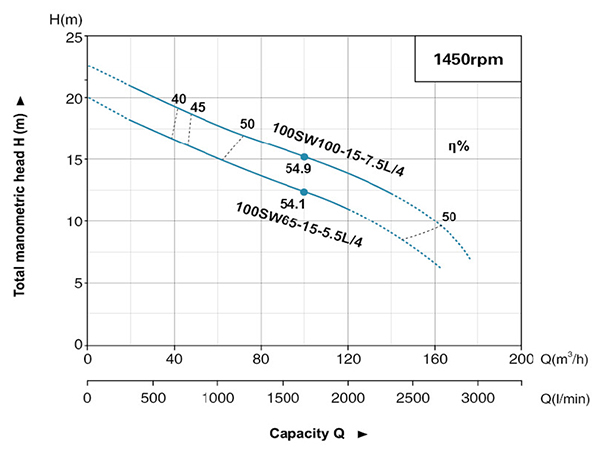

| 100SW100-15-7.5L/4 | 100 | 100 | 170 | 210 | 4- ∅18 | 390 | 722 | 295 | 873 | 150 | 655 | 187 | 200 | 175 | 280 | 420 | 373 |
| 100SW65-15-5.5L/4 | 100 | 100 | 170 | 210 | 4- ∅18 | 390 | 722 | 295 | 873 | 150 | 655 | 187 | 200 | 175 | 280 | 420 | 373 |
| 80SW30-36-7.5L | 80 | 80 | 150 | 190 | 4- ∅18 | 332 | 640 | 215 | 785 | 140 | 520 | 143 | 155 | 155 | 200 | 335 | 310 |
| 80SW30-30-5.5L | 80 | 80 | 150 | 190 | 4- ∅18 | 332 | 607 | 215 | 735 | 140 | 515 | 136 | 155 | 155 | 200 | 335 | 310 |
| 80SW45-22-7.5L/4 | 80 | 80 | 150 | 190 | 4- ∅18 | 390 | 679 | 285 | 880 | 155 | 615 | 173 | 179 | 260 | 395 | 349 | 390 |
| 50SW20-45-7.5L | 50 | 50 | 110 | 140 | 4- ∅14 | 284 | 626 | 221 | 777 | 105 | 484 | 133 | 137.5 | 200 | 320 | 272 | 284 |

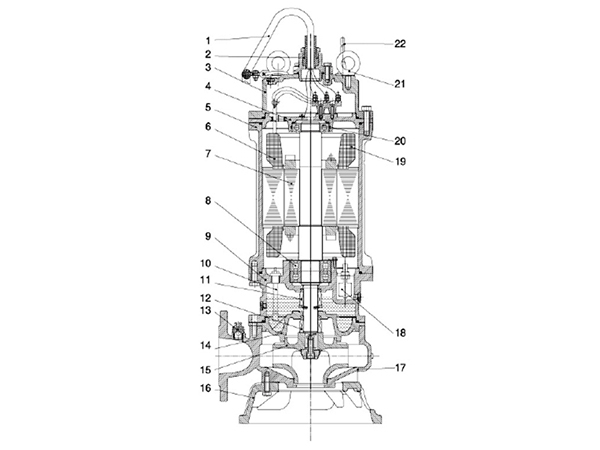

Таблица материалов насоса 150SW
| No | Деталь | Материал |
| 1 | Кабель | |
| 2 | Кабельный держатель | HT200 |
| 3 | Верхняя крышка | HT200 |
| 4 | Гнездо верхнего вкладыша подшипника | HT200 |
| 5 | Рама | HT200 |
| 6 | Статор | |
| 7 | Ротор | |
| 8 | Подшипник | |
| 9 | Резервуар для масла | HT200 |
| 10 | *Датчик обнаружения | |
| 11 | Торцевое уплотнение | Силикон/Карбон |
| 12 | Торцевое уплотнение | Силикон/Карбон |
| 13 | Выпускной клапан | |
| 14 | Кожух насоса | HT200 |
| 15 | Импеллер | HT200 |
| 16 | Плита основания | HT200 |
| 17 | Корпус насоса | HT200 |
| 18 | *Поплавковое реле | |
| 19 | *Тепловой датчик | |
| 20 | Подшипник | |
| 21 | Фланец | 06Cr19Ni10 |
| 22 | *Сигнальный кабель |
