Назначение
- Дренаж отработанной воды на заводах, строительных и хозяйственных объектах.
- Дренажные системы на городских станциях очистки сточных вод
- Дренажные насосные станции в жилых кварталах
- Муниципальные проекты.
- Хранилища метана и орошение полей в сельской местности
Характеристики насосов
- Максимальная глубина погружения: 25 м.
- Максимальная температура жидкости: +40℃.
- Уровень PH жидкости: 5-9.
- Максимальная плотность жидкости: 1.2x10³кг/м³
Характеристики двигателя
- Медная обмотка
- Класс изоляции: B.
- Степень защиты: IP68.
Технические параметры
| Модель | Напряжение | Мощность двигателя | Выходное отверстие | Подгонка направляющей | Максимальный поток | Максимальный напор | Скорость | Канал рабочего колеса | |
| В | кВт | Л.с. | Кв.дюймов | м³ /ч | м | Об/мин | мм | ||
| 50WQ10-10-0.75 | 380 | 0.75 | 1 | 2 | 50-50 | 28 | 13 | 3000 | 25 |
| 50WQD10-10-0.75 | 220 | 0.75 | 1 | 2 | 50-50 | 28 | 13 | 3000 | 25 |
| 50WQ8-16-1.1 | 380 | 1.1 | 1.5 | 2 | 50-50 | 25 | 19 | 3000 | 20 |
| 50WQD8-16-1.1 | 220 | 1.1 | 1.5 | 2 | 50-50 | 25 | 19 | 3000 | 20 |
| 65WQ15-10-1.1 | 380 | 1.1 | 1.5 | 2 1/2 | 50-65 | 28 | 15 | 3000 | 25 |
| 65WQD15-10-1.1 | 220 | 1.1 | 1.5 | 2 1/2 | 50-65 | 28 | 15 | 3000 | 25 |
| 50WQ8-20-1.5 | 380 | 1.5 | 2 | 2 | 50-50 | 25 | 22 | 3000 | 20 |
| 50WQD8-20-1.5 | 220 | 1.5 | 2 | 2 | 50-50 | 25 | 22 | 3000 | 20 |
| 65WQ15-15-1.5 | 380 | 1.5 | 2 | 2 1/2 | 50-65 | 35 | 20 | 3000 | 25 |
| 65WQD15-15-1.5 | 220 | 1.5 | 2 | 2 1/2 | 50-65 | 35 | 20 | 3000 | 25 |
| 65WQ15-20-2.2 | 380 | 2.2 | 3 | 2 | 50-50 | 38 | 23 | 3000 | 25 |
| 65WQ25-17-2.2 | 380 | 2.2 | 3 | 2 1/2 | 65-65 | 44 | 22 | 3000 | 25 |
| 80WQ40-9-2.2 | 380 | 2.2 | 3 | 3 | 65-80 | 65 | 16 | 3000 | 30 |
| 50WQ15-26-3 | 380 | 3 | 4 | 2 | 50-50 | 47 | 29 | 3000 | 25 |
| 65WQ25-22-3 | 380 | 3 | 4 | 2 1/2 | 65-65 | 55 | 26 | 3000 | 30 |
| 80WQ40-13-3 | 380 | 3 | 4 | 3 | 80-80 | 72 | 21 | 3000 | 30 |
| 100WQ60-9-3 | 380 | 3 | 4 | 4 | 80-100 | 88 | 19 | 3000 | 30 |
| 65WQ25-28-4 | 380 | 4 | 5.5 | 2 1/2 | 65-65 | 55 | 32 | 3000 | 25 |
| 80WQ40-18-4 | 380 | 4 | 5.5 | 3 | 80-80 | 80 | 24 | 3000 | 30 |
| 100WQ60-13-4 | 380 | 4 | 5.5 | 4 | 80-100 | 89 | 24 | 3000 | 30 |
| 50WQ15-40-5.5 | 380 | 5.5 | 7.5 | 2 | 50-50 | 50 | 43 | 3000 | 25 |
| 80WQ30-30-5.5 | 380 | 5.5 | 7.5 | 3 | 80-80 | 47 | 37 | 3000 | 30 |
| 100WQ65-15-5.5 | 380 | 5.5 | 7.5 | 4 | 100-100A | 108 | 25 | 3000 | 30 |
| 100WQ56-22-7.5 | 380 | 7.5 | 10 | 4 | 100-100A | 90 | 31 | 3000 | 35 |
| 150WQ100-10-7.5 | 380 | 7.5 | 10 | 6 | 150-150 | 140 | 20 | 3000 | 35 |
| 100WQ65-15-5.5(4P) | 380 | 5.5 | 7.5 | 4 | 100-100 | 145 | 21 | 1500 | 55 |
| 150WQ110-10-5.5(4P) | 380 | 5.5 | 7.5 | 6 | 150-150 | 200 | 16 | 1500 | 55 |
| 100WQ100-15-7.5(4P) | 380 | 7.5 | 10 | 4 | 100-100 | 170 | 21 | 1500 | 55 |
| 150WQ150-10-7.5(4P) | 380 | 7.5 | 10 | 6 | 150-150 | 220 | 16 | 1500 | 75 |
| 100WQ100-25-11(4P) | 380 | 11 | 15 | 4 | 100-100 | 180 | 26 | 1500 | 50 |
| 150WQ130-15-11(4P) | 380 | 11 | 15 | 6 | 150-150 | 270 | 20 | 1500 | 50 |
| 200WQ300-7-11(4P) | 380 | 11 | 15 | 8 | 200-200 | 360 | 18 | 1500 | 65 |
| 100WQ100-30-15(4P) | 380 | 15 | 20 | 4 | 100-100 | 190 | 32 | 1500 | 50 |
| 150WQ130-20-15(4P) | 380 | 15 | 20 | 6 | 150-150 | 300 | 23 | 1500 | 50 |
| 200WQ250-11-15(4P) | 380 | 15 | 20 | 8 | 200-200 | 380 | 22 | 1500 | 65 |
| 150WQ180-20-18.5(4P) | 380 | 18.5 | 25 | 6 | 150-150 | 300 | 26 | 1500 | 50 |
| 200WQ250-15-18.5(4P) | 380 | 18.5 | 25 | 8 | 200-200 | 400 | 25 | 1500 | 65 |
| 150WQ180-25-22(4P) | 380 | 22 | 30 | 6 | 150-150 | 330 | 28 | 1500 | 50 |
| 200WQ300-15-22(4P) | 380 | 22 | 30 | 8 | 200-200 | 450 | 28 | 1500 | 65 |
| 150WQ180-30-30(4P) | 380 | 30 | 40 | 6 | 150-150 | 350 | 38 | 1500 | 70 |
| 200WQ250-22-30(4P) | 380 | 30 | 40 | 8 | 200-200 | 500 | 34 | 1500 | 70 |
| 250WQ600-9-30(4P) | 380 | 30 | 40 | 10 | 250-250 | 600 | 28 | 1500 | 70 |
| 300WQ800-7-30(4P) | 380 | 30 | 40 | 12 | 300-300 | 1000 | 18 | 1500 | 80 |
| 150WQ160-45-37(4P) | 380 | 37 | 50 | 6 | 150-150 | 380 | 43 | 1500 | 70 |
| 200WQ350-25-37(4P) | 380 | 37 | 50 | 8 | 200-200 | 500 | 38 | 1500 | 70 |
| 250WQ600-12-37(4P) | 380 | 37 | 50 | 10 | 250-250 | 720 | 32 | 1500 | 70 |
| 300WQ900-8-37(4P) | 380 | 37 | 50 | 12 | 300-300 | 1200 | 22 | 1500 | 80 |
| 200WQ380-28-45(4P) | 380 | 45 | 60 | 8 | 200-200 | 800 | 38 | 1500 | 70 |
| 250WQ600-15-45(4P) | 380 | 45 | 60 | 10 | 250-250 | 600 | 43 | 1500 | 70 |
| 300WQ800-12-45(4P) | 380 | 45 | 60 | 12 | 300-300 | 1300 | 25 | 1500 | 80 |

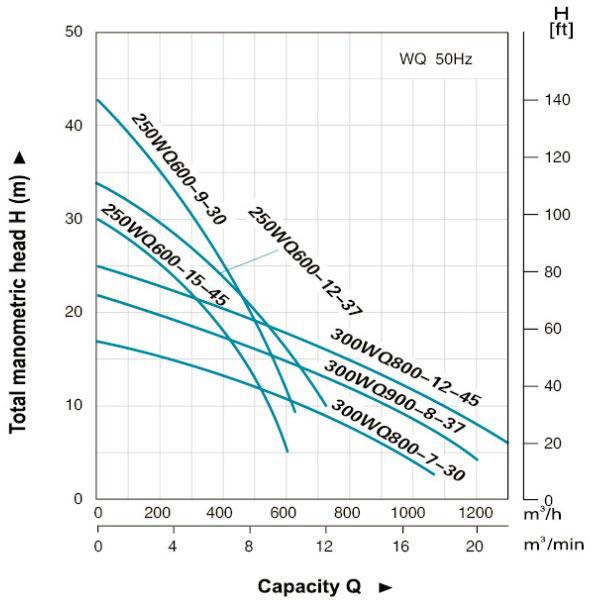

Кривые пропускной способности самовсасывающего насоса фановой системы WQ

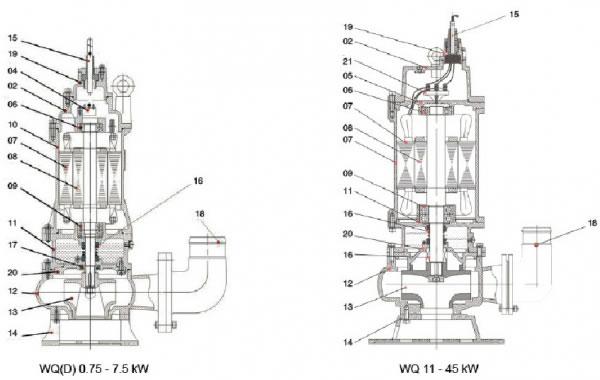

Таблица материалов самовсасывающего насоса фановой системы WQ
| № | Часть | Материал |
| 1 | Ручка | Сталь |
| 2 | Верхняя крышка | Чугун |
| 3 | Конденсатор |
|
| 4 | Тепловое реле |
|
| 5 | Верхняя опора подшипника | Чугун |
| 6 | Подшипник |
|
| 7 | Статор |
|
| 8 | Ротор |
|
| 9 | Подшипник |
|
| 10 | Корпус мотора | Чугун |
| 11 | Опора подшипника | Чугун |
| 12 | Корпус насоса | Чугун |
| 13 | Крыльчатка | Чугун |
| 14 | Основание | Чугун |
| 15 | Шнур питания |
|
| 16 | Уплотнительная втулка | SiC-SiC/углепластик-керамика(< 7.5кВт) SiC-SiC/SiC-SiC(>7.5кВт) |
| 17 | Сальник |
|
| 18 | Соединительная муфта | Чугун |
| 19 | Клеммная коробка | Чугун |
| 20 | Уплотнительная крышка | Чугун |
| 21 | Клеммная колодка |
|
