Назначение
Центробежные насосы из нержавеющей стали AMS70-120 применяются для подачи воды в домашнем хозяйстве, в качестве вспомогательного оборудования, для нагнетания воды в трубопроводе, для полива в саду и в теплицах для выращивания овощей, в сфере разведения рыб и в птицеводстве, в производстве и в шахтах, а также для водоснабжения и отвода воды в высотных зданиях, в центральных кондиционерах и в системах центрального отопления.
Характеристики насоса
- Корпус насоса из стали AISI 304
- Вал из стали AISI 304
- Максимальная температура жидкости: +85℃
- Высота: до 1000м
Характеристики двигателя
- Двигатель с медной обмоткой
- Однофазный двигатель со встроенным тепловым предохранителем
- Класс изоляции: F
- Степень защиты: IPX4
- Максимальная температура окружающей среды: +40℃

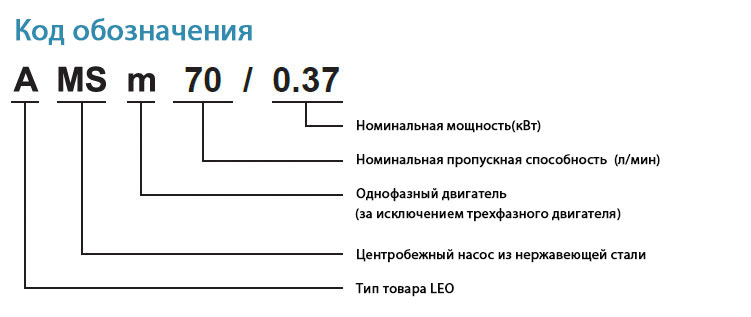

Технические параметры центробежного насоса из нержавеющей стали AMS70-120
| Модель | Мощность | Q(л/мин) | 0 | 30 | 40 | 60 | 80 | 100 | 120 | 140 | 160 | 180 | ||
| Однофазный | Трехфазный | кВт | Л.с. | Q(м³/ч) | 0 | 1.8 | 2.4 | 3.6 | 4.8 | 6 | 7.2 | 8.4 | 9.6 | 10.8 |
| AMSm70/0.37 | AMSm70/0.37 | 0.37 | 0.5 | H(m) | 20.9 | 19 | 18.1 | 15.7 | 12.1 | ˗ | ˗ | ˗ | ˗ | ˗ |
| AMSm70/0.55 | AMSm70/0.55 | 0.55 | 0.75 | 29.5 | 27.3 | 26.3 | 23.4 | 19.1 | ˗ | ˗ | ˗ | ˗ | ˗ | |
| AMSm70/0.75 | AMSm70/0.75 | 0.75 | 1 | 30.4 | 28.5 | 27.8 | 26 | 23 | ˗ | ˗ | ˗ | ˗ | ˗ | |
| AMSm120/0.55 | AMSm120/0.55 | 0.55 | 0.75 | 20.2 | ˗ | ˗ | 17.9 | 16.6 | 15.1 | 13.3 | 11.2 | 8.7 | ˗ | |
| AMSm120/1.1 | AMSm120/1.1 | 1.1 | 1.5 | 30.2 | ˗ | ˗ | 26.7 | 25.1 | 23.3 | 21.2 | 19 | 16.4 |
˗ |
|

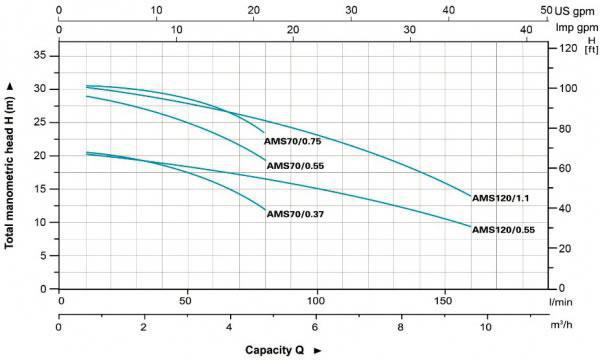

Кривая пропускной способности центробежных насосов из нержавеющей стали AMS70-120

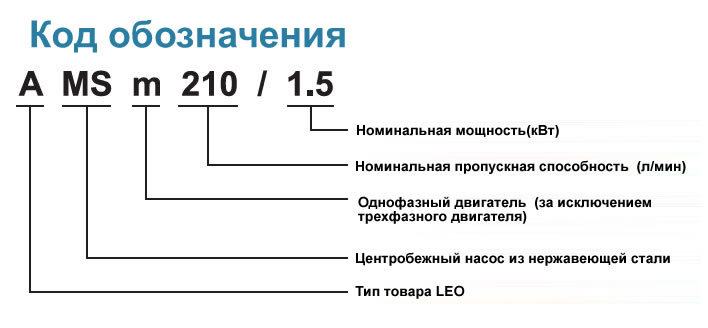

Технические параметры центробежного насоса из нержавеющей стали AMS210-370
| POTENCIA | Q(l/min) | 0 | 30 | 60 | 100 | 120 | 140 | 160 | 180 | 200 | 250 | 300 | 350 | 400 | 430 | 480 | 520 | |
| KW | HP | Q(m³/h) | 0 | 1.8 | 3.6 | 6 | 7.2 | 8.4 | 9.6 | 10.8 | 12 | 15 | 18 | 21 | 24 | 26 | 29 | 31 |
| 0.75 | 1 | H(m) | 16.8 | ˗ | ˗ | ˗ | 15.6 | 15.2 | 14.8 | 14.2 | 13.6 | 11.9 | 9.8 | ˗ | ˗ | ˗ | ˗ | ˗ |
| 1.1 | 1.5 | 19.7 | ˗ | ˗ | ˗ | 18.7 | 18.3 | 18 | 17.5 | 17.1 | 15.6 | 13.6 | ˗ | ˗ | ˗ | ˗ | ˗ | |
| 1.5 | 2 | 24.2 | ˗ | ˗ | ˗ | 23.5 | 23.2 | 22.8 | 22.4 | 21.8 | 20.2 | 18 | ˗ | ˗ | ˗ | ˗ | ˗ | |
| 2.2 | 3 | 27.5 | ˗ | ˗ | ˗ | 26.7 | 26.5 | 26.1 | 25.7 | 25.2 | 23.8 | 21.9 | ˗ | ˗ | ˗ | ˗ | ˗ | |
| 1.1 | 1.5 | 15.4 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | 14.7 | 14.4 | 13.5 | 12.3 | 10.8 | 8.9 | 7.6 | ˗ | ˗ | |
| 1.5 | 2 | 19.3 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | 18.1 | 17.3 | 16.3 | 15 | 13.3 | 12.3 | 10.2 | ˗ | |
| 2.2 | 3 | 23.1 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | 21.7 | 20.9 | 20 | 18.8 | 17.2 | 16.2 | 14.2 | 12.3 | |

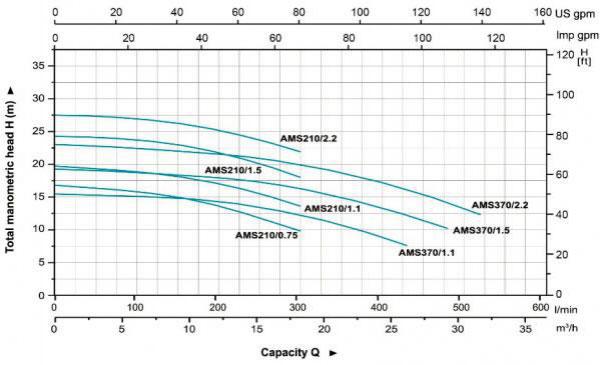

Кривая пропускной способности центробежных насосов из нержавеющей стали AMS210-370

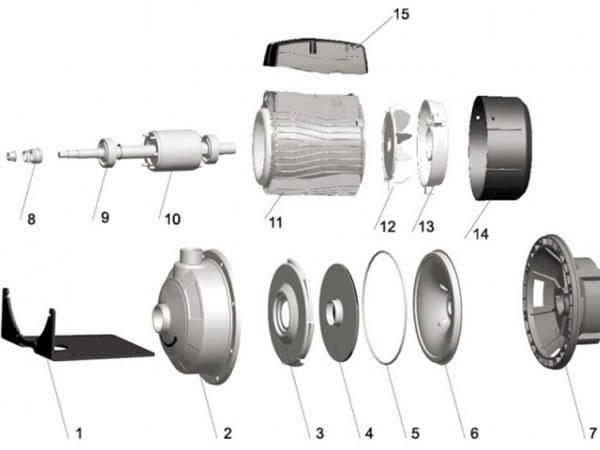

Таблица материалов
| No. | Деталь | Материал |
| 1 | Опора дна | Сталь |
| 2 | Корпус насоса | AISI 304 |
| 3 | Диффузор | AISI 304 |
| 4 | Рабочее колесо | AISI 304 |
| 5 | Уплотнительное кольцо | NBR |
| 6 | Герметическая накладка | AISI 304 |
| 7 | Крепление | ZL 102 |
| 8 | Торцевое уплотнение | Карбид кремния/карбон |
| 9 | Шариковый подшипник |
|
| 10 | Ротор |
|
| 11 | Статор |
|
| 12 | Вентилятор | PP |
| 13 | Задний корпус | ZL 102 |
| 14 | Кожух вентилятора | PP |
| 15 | Клеммный ящик | ABS |
