Центробежные насосы с разъемным корпусом

Описание
Центробежные насосы с разъемным корпусом серии GSX сертифицированы американской компанией UL и представляют собой третье поколение высокопроизводительных насосов с двухсторонним всасыванием. Насосы данного типа разработаны с использованием передовых технологий, китайского и иностранного происхождения, поэтому они имеют несколько отличительных характеристик, таких как превосходная пропускная способность, улучшенная структура, высокая эффективность и надежность, а также минимальное порообразование и низкие издержки технического обслуживания. Дизайн, процесс производства и качество насосов серии GSX соответствуют национальному стандарту GB/T5657 (Технические требования к центробежным насосам типа III). Уровень производительности отвечает национальному стандарту GB197692 (Предел эффективности использования энергии и оценка энергосбережения центробежных насосов для чистой воды).

Назначение
Центробежные насосы с разъемным корпусом используются для перемещения воды или другой жидкости с подобными физическими и химическими свойствами. Основное назначение этих насосов – это подача воды в противопожарные системы. Выполненные из устойчивого к коррозии и износу материала насосы прекрасно подходят для транспортирования промышленных сточных вод, морской воды и загрязненной воды с небольшими частицами. Кроме того, они используются в системах подачи воды и осушения, а также в охладительных системах в металлургии, нефтехимической промышленности, на теплоэлектростанциях, в шахтах, в системах городского водоснабжения и отопления, для орошения и в проектах охраны водных ресурсов.

Рабочие данные
Ёмкость от 500 до 1000 галлон США/мин
Давление от 75.8 до 318 фунт/кв.дюйм
Диаметр внутреннего отверстия: 6" , 8"
Температура: Нормальная температура
Материал: чистая вода и другие подобные жидкости
Привод: электрический двигатель и дизельный двигатель

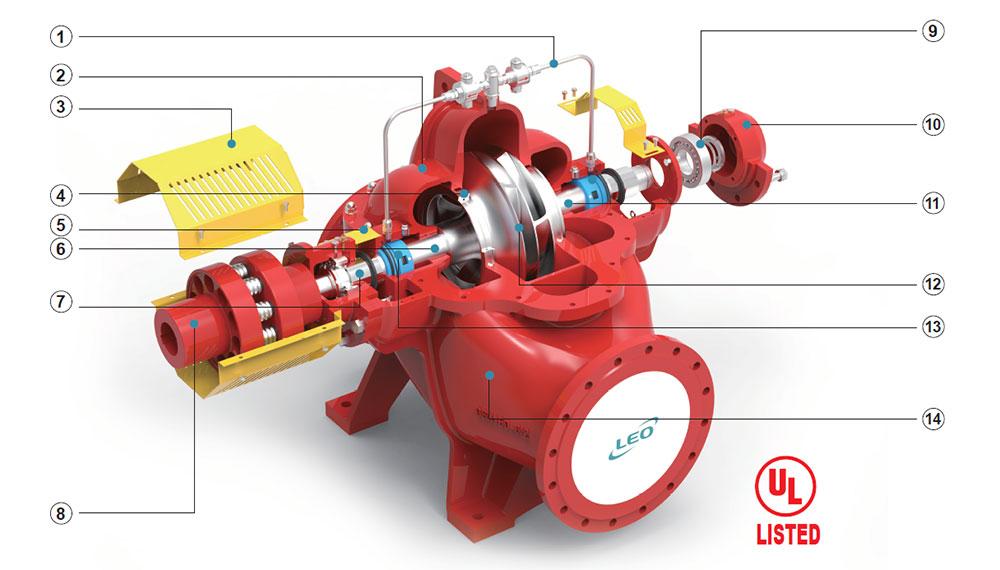

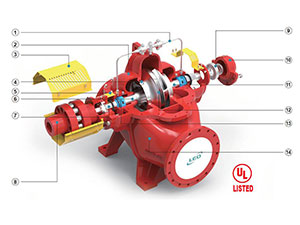

2 Корпус насоса
Круглая форма водяного резервуара
Двойная спиральная камера насоса уравновешивает радиальные силы и характеризуется отличной прочностью, низким воздействием на подшипники и уплотнители и длительным сроком службы. Камера всасывания имеет направляющее приспособление и характеризуется не вихревым всасыванием, стабильным и бесшумным функционированием, а также прекрасными кавитационными характеристиками.
Устойчивое к трению и коррозии покрытие камеры всасывания и канала нагнетания потока позволяет минимизировать гидравлические потери.

3 Крышка соединительной муфты
Разъемная структура надежна и безопасна, что подтверждено центром независимых испытаний и сертификации UL.

4 Уплотнительное кольцо
Уплотнительное кольцо имеет многоярусный дизайн с низкой потерей объема.

6 Вал
Вал увеличенной толщины характеризуется повышенной жесткостью и стабильным функционированием. Благодаря полной герметичности, вал не соприкасается с жидкостью, что делает проще поддерживание его технического состояния. Допускается кратковременное вращение в обратную сторону, вал может вращаться в обоих направлениях.

9 Подшипник
Маленький зазор и увеличенный диаметр подшипника обеспечивают стабильное функционирование насоса и длительный срок службы.
Шариковые подшипники с консистентной смазкой глубокой канавки установлены с обеих сторон.
Впрыскивание смазки в рабочем режиме

12 Рабочее колесо
Разработано на основе теории объемного потока, расчетов ВГД и моделирования, за счет которых удалось добиться высокой производительности и хороших кавитационных характеристик.

Прилегающие лопатки чередуются, выпускное отверстие имеет V-форму, низкий уровень вибрации и высокую производительность.
Для изготовления рабочего колеса используются металлическая пресс-форма, точная механическая обработка и аккуратный чертеж.

13 Сальник
- Высококачественные сальники, не допускающие протечки в ходе функционирования в течение длительного времени.
- Втулка вала из нержавеющей стали удобна для эксплуатации.
- Благодаря разъемной крышке сальника есть достаточно места для замены сальника.

Примечание: Деталь с обозначением ☆ является изнашиваемой
