Назначение
- Циркуляционные насосы ARP используются для перемещения чистой воды или другой жидкости с похожими физическими и химическими свойствами
- Системы теплоснабжения с постоянными или переменными потоками
- Системы теплоснабжения с переменной температурой в нагнетательном трубопроводе
- Системы теплоснабжения, где требуется понижение температуры на ночной период
- Системы теплоснабжения, где дифференциальное давление слишком высокое во время сокращения потребного расхода
- Системы теплоснабжения, требующие полностью автоматизированного регулирования расхода воды
- Повышение давления водонагревателей
- Циркуляция и нагнетание давления воды для коммунально-бытового снабжения

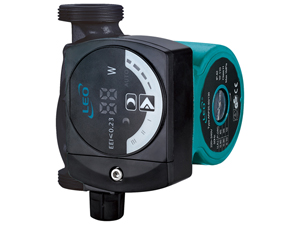

Насос
Компактный дизайн со встроенным блоком управления
Чугунный корпус, устойчивый к коррозии
Рабочее колесо из полифениленоксида с теплостойкостью до 150°C
Вал из алюмооксидной керамики 99%
Температура жидкости: 2°C to 110°C
Двигатель
Класс изоляции: H
Степень защиты: IP42
Подшипник из алюмооксидной керамики 99%
Медная обмотка
Мощность /частота (В/Гц): 220-240/50
Индекс энергоэффективности EEI: ≤ 0.23, что соответствует директивам ЕС

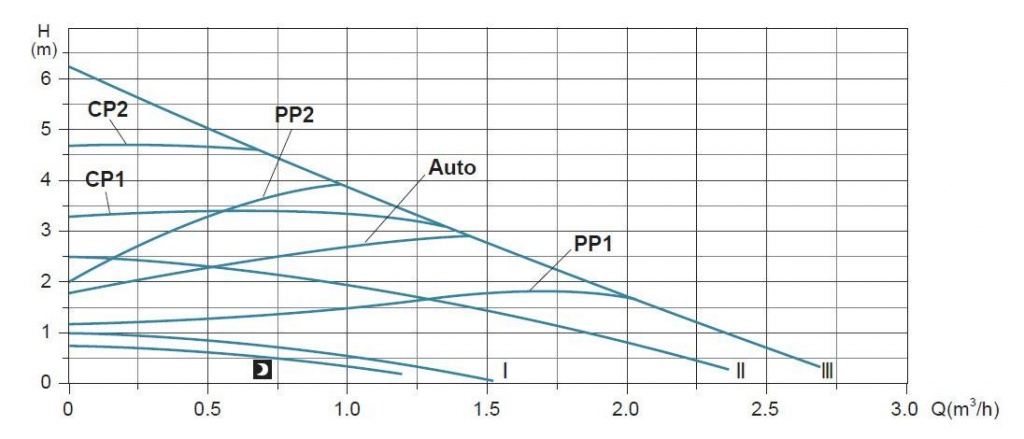

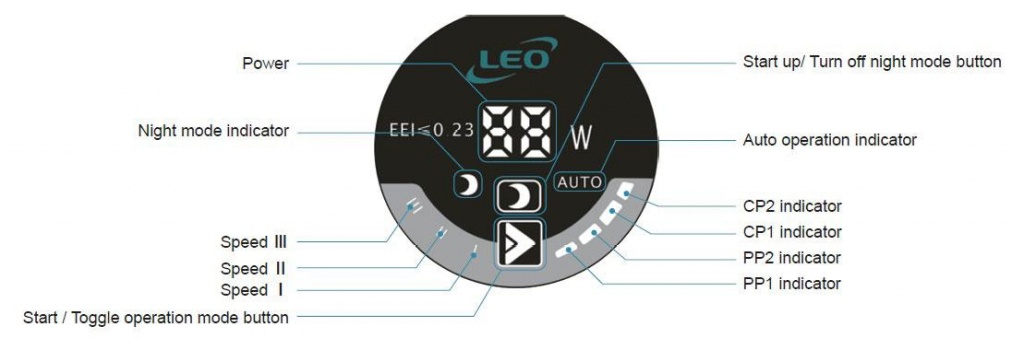

Функции циркуляционных насосов ARP
| Режим | Характеристика насоса | Функция |
| Auto | Кривая отношения максимального давления к минимальному | Данная функция автоматической самонастройки обеспечивает регулирование работы насоса в рамках определенного диапазона производительности (т.е. подстраивать работу насоса под размер системы и варианты загрузки в различные моменты времени). В этом режиме насос поддерживает функцию управления равномерным давлением. |
| PP1 | Кривая минимального пропорционального давления | Точка производительности насоса будет подниматься или опускаться по кривой наименьшего пропорционального давления в зависимости от тепловой нагрузки системы. Давление падает, когда тепловая нагрузка уменьшается, и растет, когда нагрузка увеличивается. |
| PP2 | Кривая максимального пропорционального давления | Точка производительности насоса будет двигаться вверх или вниз по кривой максимального пропорционального давления в зависимости от тепловой нагрузки в системе. Давление падает, когда тепловая нагрузка уменьшается, и растет, когда нагрузка увеличивается. |
| CP1 | Кривая максимального постоянного давления | Точка производительности насоса будет находиться на высочайшей кривой постоянного давления или покидать её в зависимости от тепловой нагрузки в системе. Давление не изменяется независимо от тепловой нагрузки. |
| CP2 | Кривая минимального постоянного давления | Точка производительности насоса будет находиться на высочайшей кривой постоянного давления или покидать её в зависимости от тепловой нагрузки в системе. Давление не изменяется независимо от тепловой нагрузки. |
| Ⅲ | Скорость Ⅲ | В режиме скорости Ⅲ насос настроен на функционирование на максимальных значениях кривой в любых рабочих условиях. Быстрая вентиляция насоса может быть осуществлена путем переключения в режим скорости Ⅲ на короткий промежуток времени. |
| Ⅱ | Скорость Ⅱ | В режиме Ⅱ насос настроен на функционирование в рамках значений промежуточной кривой в любых рабочих условиях. |
| Ⅰ | Скорость Ⅰ | В режиме Ⅰ насос настроен на функционирование в рамках значений наименьшей кривой в любых рабочих условиях. |
|
|
Ночной режим | Насос переключается на ночной режим (минимальная производительность и расход мощности) в сложившихся условиях. |

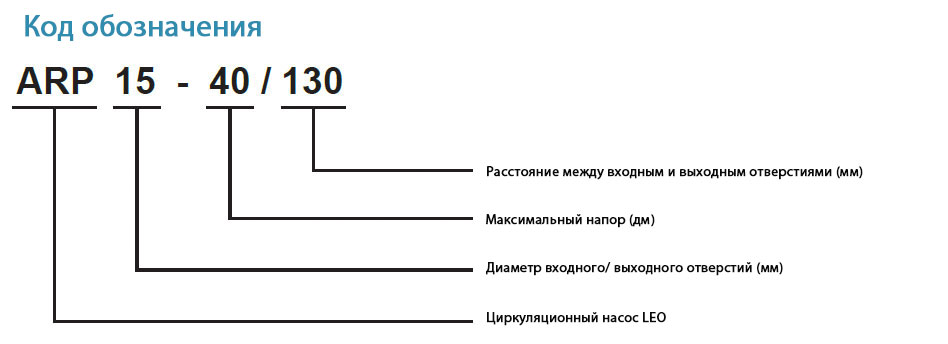

Технические параметры циркуляционных насосов ARP
| Модель |
Напряжение /Частота (В/Гц) |
Максимальный поток (м3/ч) |
Максимальный напор (м) |
Мощность (Вт) |
Диаметр внутреннего/внешнего отверстия |
Размер трубы (дюйм) |
Индекс энергетической эффективности |
Вес брутто (кг) |
Размер в упаковке EEI (мм) |
|
| ARP15-40/130 | 220-240/50 | 2 | 4.1 | 22 | Φ15 | G1×G1 | ≤0.23 | 2.26 | 154×143×153 | |
| ARP15-50/130 | 220-240/50 | 2.3 | 5.2 | 32 | Φ15 | G1×G1 | ≤0.23 | 2.26 | 154×143×153 | |
| ARP15-60/130 | 220-240/50 | 2.6 | 6.2 | 45 | Φ15 | G1×G1 | ≤0.23 | 2.26 | 154×143×153 | |
| ARP20-40/130 | 220-240/50 | 2 | 4 | 22 | Φ20 | G1.25×G1.25 | ≤0.23 | 2.33 | 154×143×153 | |
| ARP20-50/130 | 220-240/50 | 2.3 | 5.1 | 32 | Φ20 | G1.25×G1.25 | ≤0.23 | 2.33 | 154×143×153 | |
| ARP20-60/130 | 220-240/50 | 2.6 | 6.1 | 45 | Φ20 | G1.25×G1.25 | ≤0.23 | 2.33 | 154×143×153 | |
| ARP25-40/130 | 220-240/50 | 2.1 | 4 | 22 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.39 | 154×143×153 | |
| ARP25-40/180 | 220-240/50 | 2 | 4 | 22 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.56 | 198×143×160 | |
| ARP25-50/130 | 220-240/50 | 2.3 | 5 | 32 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.39 | 154×143×153 | |
| ARP25-50/180 | 220-240/50 | 2.3 | 5 | 32 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.56 | 198×143×160 | |
| ARP25-60/130 | 220-240/50 | 2.4 | 6.1 | 45 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.39 | 154×143×153 | |
| ARP25-60/180 | 220-240/50 | 2.7 | 6 | 45 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.56 | 198×143×160 | |
| ARP32-40/180 | 220-240/50 | 2.2 | 4 | 22 | Φ32 | G2×G2 | ≤0.23 | 2.75 | 198×143×160 | |
| ARP32-50/180 | 220-240/50 | 2.5 | 5.1 | 32 | Φ32 | G2×G2 | ≤0.23 | 2.75 | 198×143×160 | |
| ARP32-60/180 | 220-240/50 | 2.8 | 6.1 | 45 | Φ32 | G2×G2 | ≤0.23 | 2.75 |
198×143×160 |

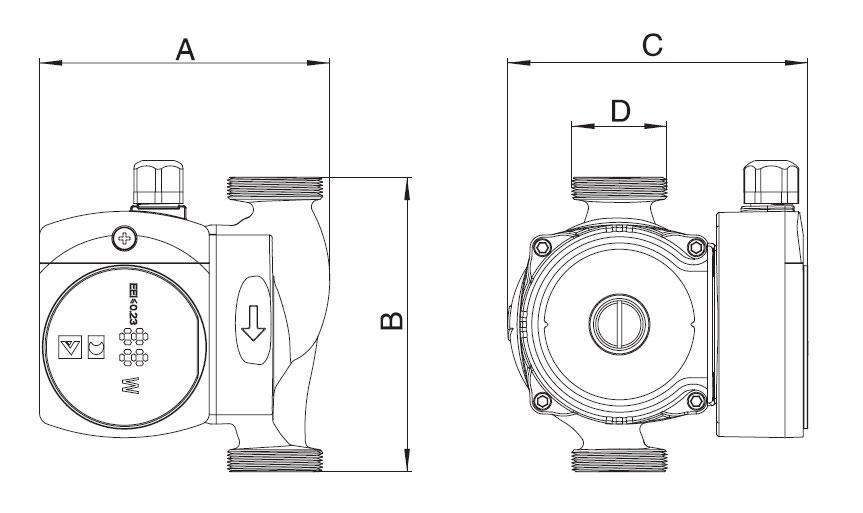

Размеры
| Модель |
A (мм) |
B (мм) |
C (мм) |
D | |
| ARP15-40/130 | 130 | 130 | 135 | G1 | |
| ARP15-50/130 | 130 | 130 | 135 | G1 | |
| ARP15-60/130 | 130 | 130 | 135 | G1 | |
| ARP20-40/130 | 130 | 130 | 135 | G1.25 | |
| ARP20-50/130 | 130 | 130 | 135 | G1.25 | |
| ARP20-60/130 | 130 | 130 | 135 | G1.25 | |
| ARP25-40/130 | 130 | 130 | 135 | G1.5 | |
| ARP25-50/130 | 130 | 130 | 135 | G1.5 | |
| ARP25-60/130 | 130 | 130 | 135 | G1.5 | |
| ARP25-40/180 | 130 | 180 | 135 | G1.5 | |
| ARP25-50/180 | 130 | 180 | 135 | G1.5 | |
| ARP25-60/180 | 130 | 180 | 135 | G1.5 | |
| ARP32-40/180 | 135 | 180 | 135 | G2 | |
| ARP32-50/180 | 135 | 180 | 135 | G2 | |
| ARP32-60/180 | 135 | 180 | 135 |
G2 |
|

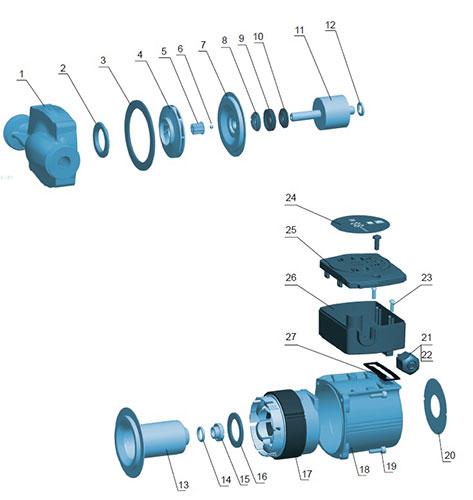

Таблица материалов
| No. | Деталь | Материал |
| 1 | Корпус насоса | HT200/AISI304 |
| 2 | Прокладка | 06Cr19Ni10 |
| 3 | Прокладка корпуса | Силиконовая резина |
| 4 | Рабочее колесо | PPO |
| 5 | Защёлка | 06Cr19Ni10 |
| 6 | Запорный шарик | Силиконовая резина |
| 7 | Крышка |
|
| 8 | Упорный подшипник | Графит |
| 9 | Резиновая подкладка упорного подшипника | Силиконовая резина |
| 10 | Регулировочная подкладка упорного подшипника | PPO-GF30 |
| 11 | Ротор |
|
| 12 | Регулировочная подкладка заднего подшипника | PPO-GF30 |
| 13 | Подшипник в сборе |
|
| 14 | Уплотнительное кольцо | Резина |
| 15 | Пробка сливного отверстия | DZR |
| 16 | Уплотнение подшипника в сборе | Силиконовая резина |
| 17 | Статор двигателя с обмоткой |
|
| 18 | Камера | ADC12 |
| 19 | Болт |
|
| 20 | Пластинка | PC |
| 21 | Гайка кабельного вывода | PA6-GF20 |
| 22 | ||
| 23 | Болт |
|
| 24 | Пластинка | PC |
| 25 | Крышка клеммной коробки |
|
| 26 | Клеммный ящик |
|
| 27 | Клеммное уплотнение | Резина |
