Назначение вертикальных насосов типа инлайн
Системы управления отоплением, вентиляцией и кондиционирование: Циркуляция горячей воды, смешанный поток котлов,
поток воды разной температуры, нерегулярное теплоснабжение
Системы кондиционирования воздуха: Циркуляция охлаждающей воды
Системы водоснабжения: фильтрация и перемещение на водоочистительных станциях
Нагнетание давления в магистральных водопроводных системах
Промышленное применение: Очистительные системы, подача воды нагревательным устройствам, циркуляция охлаждающей воды,
системы обработки воды, системы вспомогательных устройств
Противопожарные системы
Насос
Поток: до 760 м3/ч
Напор: до 85 м
Диапазон мощности: 0.37 – 132 кВт
Температура жидкости: 0°C – +90°C
Максимальная температура окружающей среды: + 40°C
Максимальное рабочее давление: 16 бар
Высота над уровнем моря: до 1000м
Двигатель
Закрытая конструкция
Класс изоляции: F
Степень защиты: IP 55
Двигатель IE 2 по умолчанию. Двигатель IE 3 по запросу.

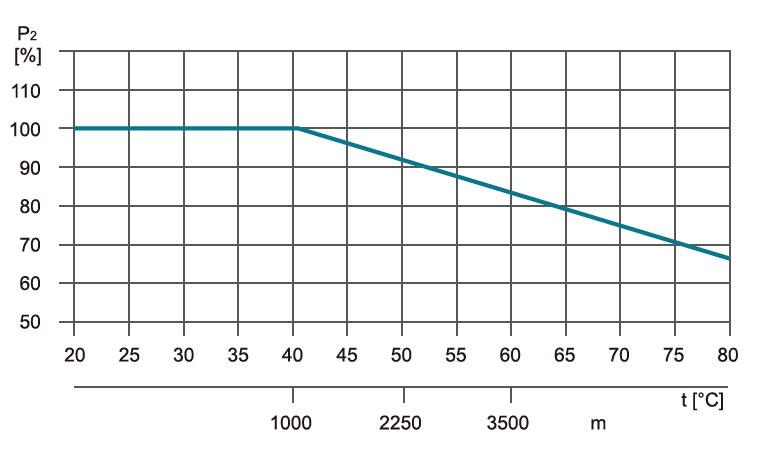

Максимальная температура окружающей среды: +40°C. Для использования насоса при температуре выше 40°C либо в случае эксплуатации на высоте выше 1000 м над уровнем моря, требуется более мощный двигатель. В связи с низкой плотностью воздуха и плохой вентиляцией мощность P2 двигателя уменьшится. Смотри рисунок ниже. Например, когда насос установлен на высоте более 3500 м над уровнем моря, значение P2 сокращается на 88%. В условиях температуры окружающей среды 70°C, значение P2 сокращается на 78%.
Фланец
Соответствие стандартам EN 1092 и DIN 2576

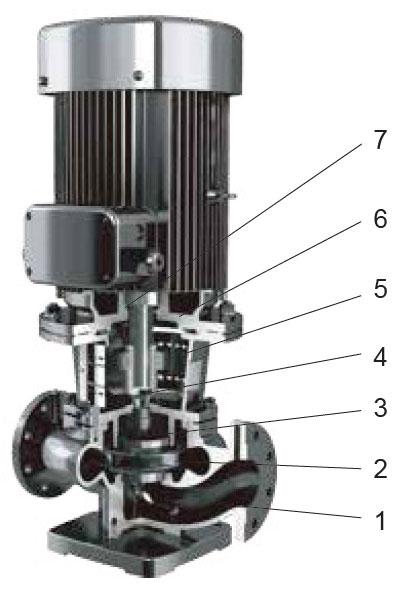

Таблица материалов
| NO. | Деталь | Материал |
| 1 | Корпус насоса | Чугун |
| 2 | Рабочее колесо | Чугун |
| 3 | Торцевое уплотнение | Карбон/Карбид кремния |
| 4 | Вал насоса | Сталь/AISI304 |
| 5 | Врезное кольцо | Сталь |
| 6 | Основа двигателя | Чугун |
| 7 | Двигатель |

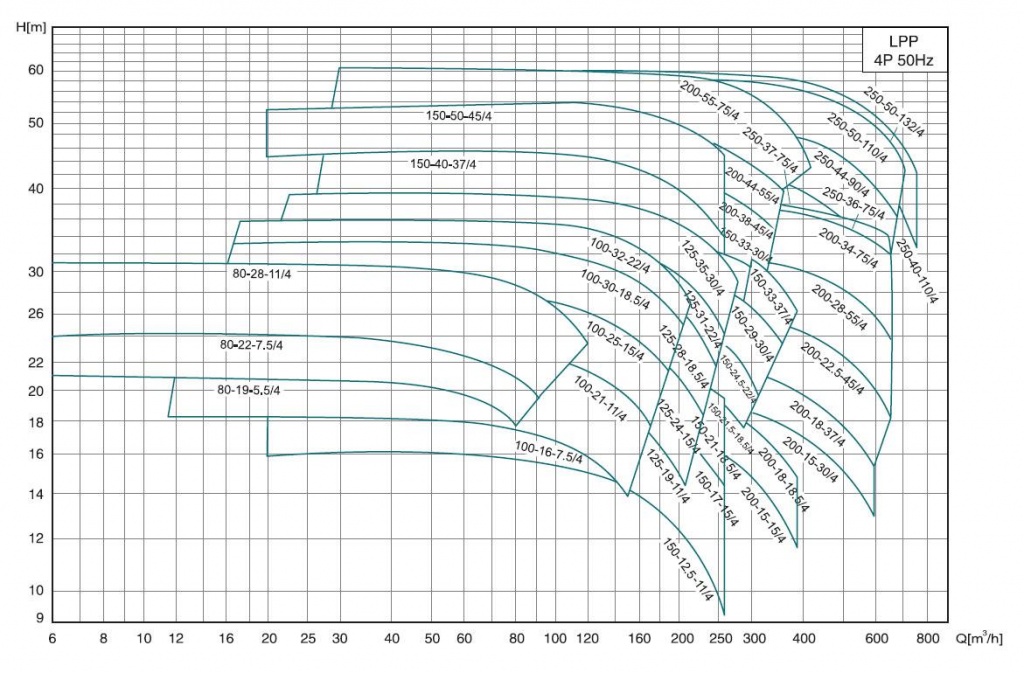

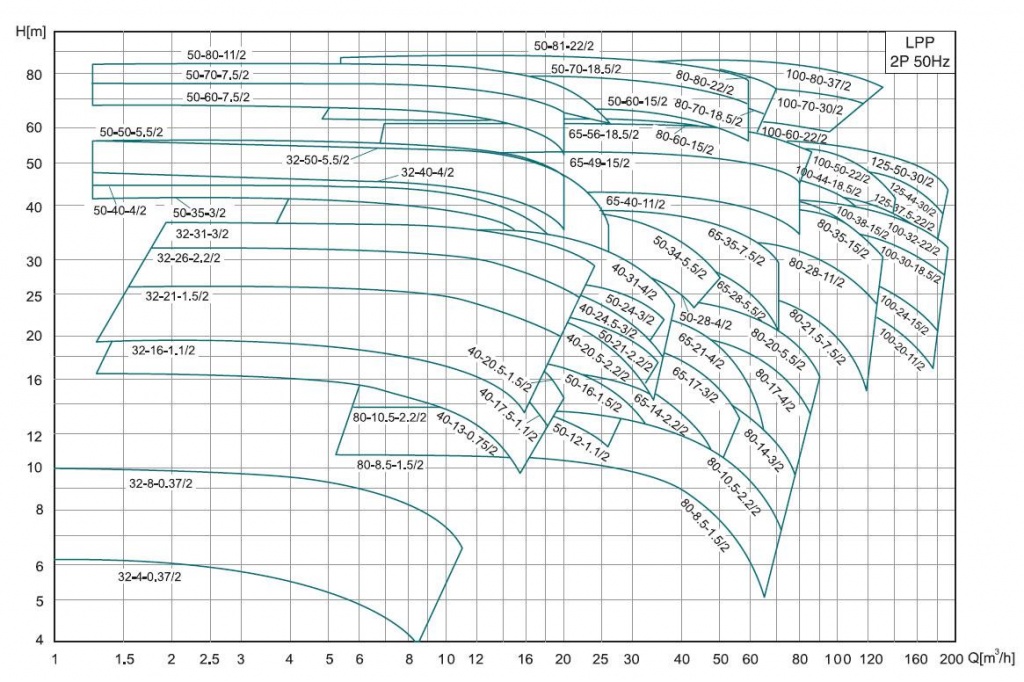

Технические параметры Вертикальных насосов типа инлайн LPP
|
Модель
|
Мощность P2(кВт) |
Номинальная скорость n(об/мин) |
Номинальный поток Q(м³/ч) |
Номинальный напор （м） |
Макс.поток Q（м³/ч） |
Макс.напор H（м） |
ДКЗ c （м） |
|
| LPP80-28-11/4 | 11 | 1480 | 90 | 28 | 120 | 31 | 2 | |
| LPP80-22-7.5/4 | 7.5 | 1480 | 80 | 22 | 100 | 24 | 2 | |
| LPP80-19-5.5/4 | 5.5 | 1480 | 68 | 19 | 80 | 21.5 | 2 | |
| LPP100-32-22/4 | 22 | 1480 | 170 | 32 | 213 | 36 | 2 | |
| LPP100-30-18.5/4 | 18.5 | 1480 | 160 | 30 | 208 | 33 | 2 | |
| LPP100-25-15/4 | 15 | 1480 | 155 | 25 | 186 | 28 | 2 | |
| LPP100-21-11/4 | 11 | 1480 | 130 | 21 | 170 | 23 | 2 | |
| LPP100-16-7.5/4 | 7.5 | 1480 | 115 | 16 | 150 | 19 | 2 | |
| LPP125-35-30/4 | 30 | 1480 | 200 | 35 | 279 | 40 | 2.5 | |
| LPP125-31-22/4 | 22 | 1480 | 170 | 31 | 260 | 34 | 2 | |
| LPP125-28-18.5/4 | 18.5 | 1480 | 155 | 28 | 249 | 30 | 2 | |
| LPP125-24-15/4 | 15 | 1480 | 140 | 24 | 230 | 27 | 2 | |
| LPP125-19-11/4 | 11 | 1480 | 125 | 19 | 209 | 22 | 2 | |
| LPP150-33-37/4 | 37 | 1480 | 300 | 33 | 390 | 37 | 3.5 | |
| LPP150-29-30/4 | 30 | 1480 | 280 | 29 | 360 | 32 | 3.5 | |
| LPP150-24.5-22/4 | 22 | 1480 | 250 | 24.5 | 324 | 28 | 3 | |
| LPP150-21.5-18.5/4 | 18.5 | 1480 | 230 | 21.5 | 290 | 23 | 3 | |
| LPP150-50-45/4 | 45 | 1480 | 200 | 50 | 260 | 52 | 2 | |
| LPP150-40-37/4 | 37 | 1480 | 200 | 40 | 260 | 44 | 2 | |
| LPP150-33-30/4 | 30 | 1480 | 200 | 33 | 300 | 36 | 3.5 | |
| LPP150-25-22/4 | 22 | 1480 | 200 | 25 | 260 | 28 | 3.5 | |
| LPP150-25-30/4 | 30 | 1480 | 300 | 25 | 360 | 31 | 4.1 | |
| LPP150-21-18.5/4 | 18.5 | 1480 | 200 | 21 | 260 | 24 | 3 | |
| LPP150-17-15/4 | 15 | 1480 | 200 | 17 | 260 | 20 | 3 | |
| LPP150-12.5-11/4 | 11 | 1480 | 200 | 12.5 | 260 | 16 | 3 | |
| LPP200-34-75/4 | 75 | 1480 | 600 | 34 | 659 | 41 | 5.5 | |
| LPP200-28-55/4 | 55 | 1480 | 560 | 28 | 656 | 32 | 5.5 | |
| LPP200-22.5-45/4 | 45 | 1480 | 521 | 22.5 | 662 | 27 | 5.25 | |
| LPP200-55-75/4 | 75 | 1480 | 300 | 55 | 420 | 61 | 5.5 | |
| LPP200-44-55/4 | 55 | 1480 | 280 | 44 | 360 | 50 | 5.5 | |
| LPP200-38-45/4 | 45 | 1480 | 262 | 38 | 340 | 45 | 5.5 | |
| LPP200-32-37/4 | 37 | 1480 | 245 | 32 | 320 | 38 | 5.5 | |
| LPP250-50-110/4 | 110 | 1480 | 550 | 50 | 715 | 58 | 4.7 | |
| LPP250-44-90/4 | 90 | 1480 | 500 | 44 | 650 | 50 | 4.7 | |
| LPP250-37-75/4 | 75 | 1480 | 460 | 37 | 645 | 44 | 4.7 | |
| LPP200-36-75/4 | 75 | 1480 | 500 | 36 | 650 | 40 | 4.8 | |
| LPP200-18-37/4 | 37 | 1480 | 500 | 18 | 600 | 23 | 5.4 | |
| LPP200-15-30/4 | 30 | 1480 | 500 | 15 | 600 | 20 | 5.4 | |
| LPP200-18-18.5/4 | 18.5 | 1480 | 300 | 18 | 390 | 20 | 3.5 | |
| LPP200-15-15/4 | 15 | 1480 | 300 | 15 | 390 | 18 | 3.5 | |
| LPP250-50-132/4 | 132 | 1480 | 630 | 50 | 760 | 60 | 5.8 | |
| LPP250-40-110/4 | 110 | 1480 | 630 | 40 | 730 | 53 | 5.8 |
