Применение
-Промышленные повысительные насосы LPm подходят для повышения давления горячей воды под воздействием солнечной энергии в саунах и ванных. Данное насосное оборудование решает проблему недостаточно высокого уровня воды в высотных зданиях.
–Повысительные насосы используются в водоснабжении (минее 100℃) для двух домов.
Характеристики повысительных насосов LPm
- Чугунный корпус насоса и корпус с специальным антикоррозионным покрытием
- Вал AISI 304
- Температура жидкости: 2 - 100℃
Характеристики двигателя насосов LPm
- Класс изоляции:F
- Класс защиты: IP 44
Технические характеристики насосов LPm
| Модель | Мощность | Q м³/ч | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 |
| кВт | Q л/ч | 0 | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | |
| LPm125 | 0.125 |
H (м) |
5.5 | 5 | 4.8 | 3.8 | 3 | 1.7 | - | - | - | - | - | - | - | - |
| LPm250 | 0.25 | 5.5 | 5.2 | 5.1 | 4.9 | 4.6 | 4.2 | 3.5 | 2.8 | 2 | - | - | - | - | - | |
| LPm370 | 0.37 | 8 | 7.9 | 7.8 | 7.5 | 7.2 | 6.7 | 6.2 | 5.6 | 4.8 | 4 | 3.3 | 2.3 | - | - | |
| LPm550 | 0.55 | 19 | 19 | 18.9 | 18 | 17 | 16 | 14.9 | 13.7 | 12.4 | 11.2 | 9.8 | 8.5 | 6.6 | 4 |
| Модель | Мощность | Q м³/ч | 0 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 3.6 | 4.2 | 4.8 | 5.4 | 6.0 | 6.6 |
| кВт | Q л/ч | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | |
| LPm370HA | 0.37 |
H (м) |
21 | 20.6 | 18.5 | 16 | 13.4 | 10 | 5.5 | - | - | - | - | - |
| LPm750HA | 0.75 | 30.8 | 30.7 | 30 | 29.5 | 28.3 | 26.3 | 24.4 | 22 | 19 | 16.2 | 13.2 | 9.4 |

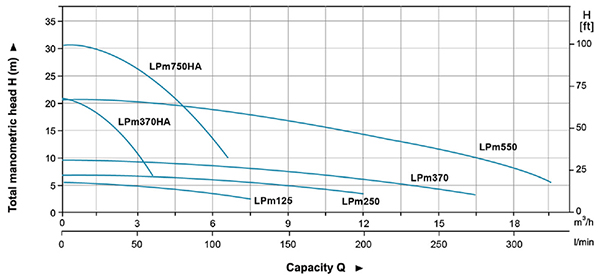

Кривые гидравлических характеристик насосов LPm370HA、LPm750HA

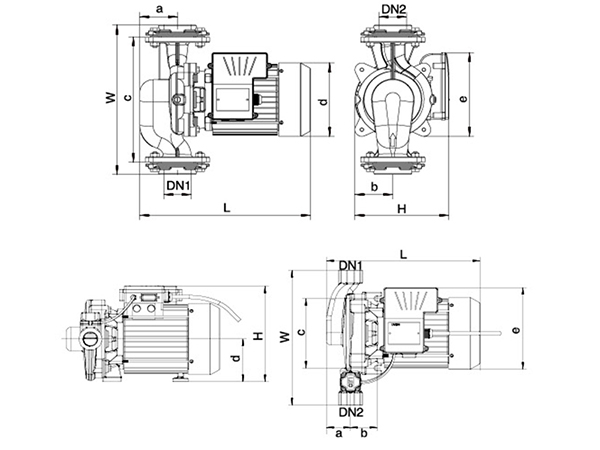

Размеры
| Модель | DN1 | DN2 |
Д (мм) |
Ш (мм) |
В (мм) |
a (мм) |
b (мм) |
c (мм) |
d (мм) |
e (мм) |
| LPm125 | 1 1/2" | 1 1/2" | 275 | 260 | 186 | 47 | 74 | 210 | ∅ 141 | 160 |
| LPm250 | 2" | 2" | 301 | 313 | 190 | 71 | 78 | 260 | ∅ 141 | 164 |
| LPm370 | 2 1/2" | 2 1/2" | 367 | 334 | 195 | 77 | 84 | 280 | ∅ 141 | 173 |
| LPm550 | 2" | 2" | 369 | 344 | 210 | 81 | 87 | 280 | ∅ 165 | 182 |
| LPm370HA | 1" | 1" | 295 | 270 | 209 | 43 | 60 | 124 | ∅ 95 | 141 |
| LPm750HA | 1" | 1" | 341 | 310 | 220 | 54 | 59 | 160 | ∅ 98 | 166 |

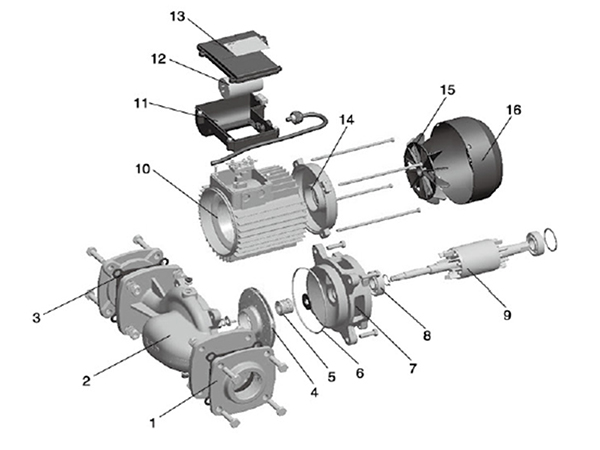

Таблица материалов（LPm125、LPm250、LPm370、LPm550））
| No | Деталь | Материал |
| 1 | Фланец | HT200 |
| 2 | Корпус насоса | HT200 |
| 3 | Фланцевое уплотнение | |
| 4 | Импеллер | PPO |
| 5 | Торцевое уплотнение | Графит/ Керамика |
| 6 | O-образное уплотнительное кольцо | |
| 7 | Опора | HT200 |
| 8 | Подшипник | |
| 9 | Ротор | |
| 10 | Статор | |
| 11 | Клеммная коробка | ABS |
| 12 | Конденсатор | |
| 13 | Крышка клеммной коробки | |
| 14 | Задняя крышка | ZL 102 |
| 15 | Вентилятор | PP |
| 16 | Кожух вентилятора | 08F |

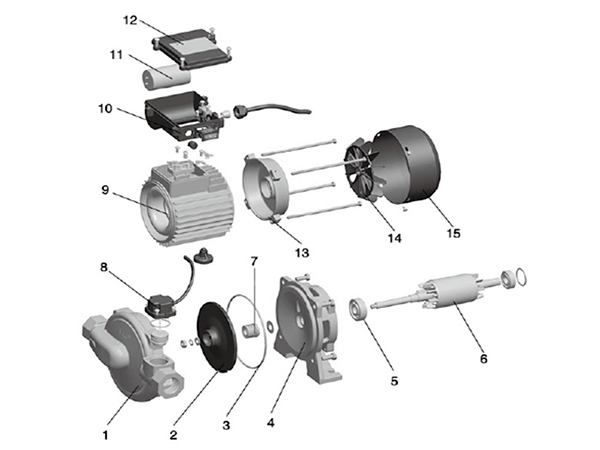

Таблица материалов （LPm370HA、LPm750HA）
| No | Деталь | Материал |
| 1 | Корпус насоса | HT200 |
| 2 | Импеллер | PPO |
| 3 | O-образное уплотнительное кольцо | |
| 4 | Опора | HT200 |
| 5 | Подшипник | |
| 6 | Ротор | |
| 7 | Торцевое уплотнение | Графит/ Керамика |
| 8 | Переключатель управления | |
| 9 | Статор | |
| 10 | Клеммная коробка | ABS |
| 11 | Конденсатор | |
| 12 | Крышка клеммной коробки | |
| 13 | Задняя крышка | ZL 102 |
| 14 | Вентилятор | PP |
| 15 | Кожух вентилятора | 08 F |
