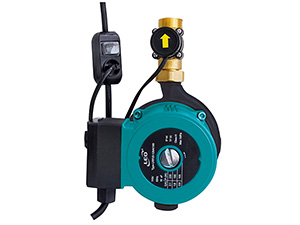

Применение
Циркуляционные насосы LRP25 разработаны для повышения давления в системах горячего и холодного водоснабжения. Насосы данного типа широко используются в системах вентиляции и кондиционирования воздуха, в отопительных и нагревательных системах в домашнем хозяйстве и на предприятиях.
Характеристики циркуляционных насосов LRP
- Переключатель внешнего течения
- Автоматическое нагнетание давления
- Устойчивый к коррозии чугунный корпус
- импеллер из полифениленоксида, устойчивый к температуре до 150℃
- Вал 99% алюмооксидной керамики
- Температура жидкости: 2 - 95 ℃
Характеристики двигателей циркуляционных насосов LRP
- Класс изоляции: H
- Класс защиты: IP 44
- Подшипник из 99% алюмооксидной керамики
- Медная обмотка
Технические характеристики насосов LRP25-120A
| Модель | Напряжение/частота | Входная мощность (Вт) |
Макс.поток (м) |
Макс.высота (м) |
Вход./выход. отверстие (мм) |
Размер трубы (дюймов) |
Вес нетто (кг) |
Вес брутто (кг) |
Упаковка (мм) |
||
| 3 | 2 | 1 | |||||||||
| LRP25-120A/180 | 220-240В/50Гц | 270 | 200 | 160 | 58.3/45/25 | 12/11/3.5 | ∅ 25 | 1.5 | 4.62 | 4.96 | 192x170x190 |
Кривые гидравлических характеристик насосов LRP25-120A
Технические характеристики насосов LRP15-40A
| Модель | Напряжение/частота | Входная мощность (Вт) |
Макс.поток (м) |
Макс.высота (м) |
Вход./выход. отверстие (мм) |
Размер трубы (дюймов) |
Вес нетто (кг) |
Вес брутто (кг) |
Упаковка (мм) |
||
| 3 | 2 | 1 | |||||||||
| LRP15-40A/130 | 220-240В/50Гц | 74 | 54 | 34 | 38.3/30/21.7 | 4.2/3.6/2.4 | ∅ 15 | 1 | 2.32 | 2.45 | 198x143x160 |

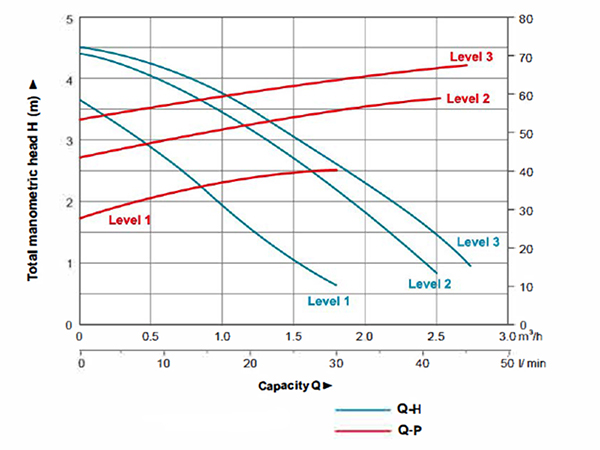

Кривые гидравлических характеристик насосов LRP15-40A
Технические характеристики насосов LRP15-50A
| Модель | Напряжение/частота | Входная мощность (Вт) |
Макс.поток (м) |
Макс.высота (м) |
Вход./выход. отверстие (мм) |
Размер трубы (дюймов) |
Вес нетто (кг) |
Вес брутто (кг) |
Упаковка (мм) |
||
| 3 | 2 | 1 | |||||||||
| LRP15-50A/130 | 220-240В/50Гц | 85 | 60 | 40 | 38.3/30/21.7 | 4.5/4/2.6 | ∅ 15 | 1 | 2.32 | 2.45 | 198x143x160 |
Кривые гидравлических характеристик насосов LRP15-40A
Технические характеристики насосов LRP15-60A
| Модель | Напряжение/частота | Входная мощность (Вт) |
Макс.поток (м) |
Макс.высота (м) |
Вход./выход. отверстие (мм) |
Размер трубы (дюймов) |
Вес нетто (кг) |
Вес брутто (кг) |
Упаковка (мм) |
||
| 3 | 2 | 1 | |||||||||
| LRP15-60A/130 | 220-240В/50Гц | 96 | 69 | 45 | 38.3/28.3/21.7 | 5.5/4.7/3 | ∅ 15 | 1 | 2.32 | 2.45 | 198x143x160 |

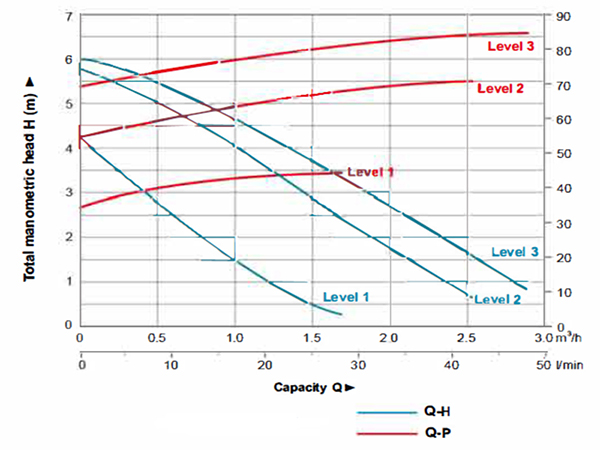

Кривые гидравлических характеристик насосов LRP15-60A

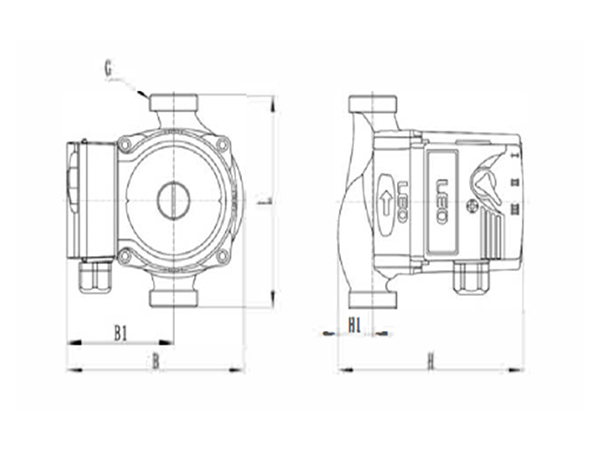

Габариты
| Модель |
L (мм) |
B (мм) |
B1 (мм) |
H (мм) |
H1 (мм) |
G |
| LRP15-40A/130 | 130 | 125 | 75 | 130 | 25 | G1 |
| LRP15-50A/130 | 130 | 125 | 75 | 130 | 25 | G1 |
| LRP15-60A/130 | 130 | 125 | 75 | 130 | 25 | G1 |
| LRP25-120A/180 | 180 | 148 | 75 | 155 | 25 | G1.5 |

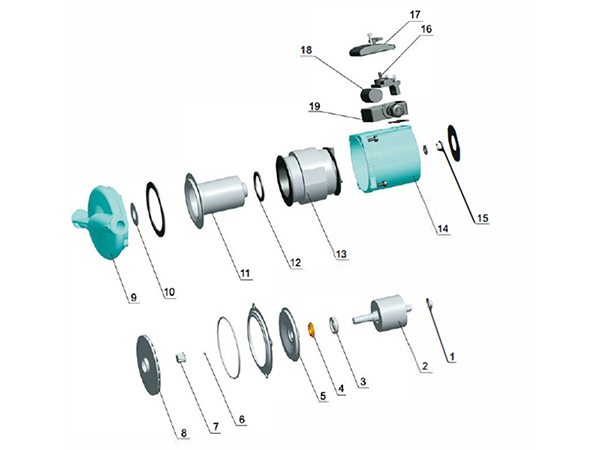

Таблица материалов насосов LRP
| No. | Деталь | Материал |
| 1 | Регулировочная прокладка заднего подшипника | PPO-GF30 |
| 2 | Ротор | |
| 3 | Кольцевая опора | EPDM |
| 4 | Вкладыш подшипника | Графит |
| 5 | Поддерживающая крышка | |
| 6 | Запорный шарик | Силиконовая резина |
| 7 | Блокировка | Нержавеющая сталь |
| 8 | Импеллер | |
| 9 | Корпус насоса | Чугун |
| 10 | Прокладка | Нержавеющая сталь |
| 11 | Корпус уплотнения | |
| 12 | Уплотнение корпуса | Силиконовая резина |
| 13 | Втулка статора | |
| 14 | Корпус двигателя | ADC 12 |
| 15 | Спускная пробка | DZR |
| 16 | Панель регулирования скорости | |
| 17 | Крышка клеммной коробки | ABS |
| 18 | Конденсатор | |
| 19 | Клеммная коробка | PA6-GF20 |
